Szczegóły Produktu:
|
Nazwa: | Moduł SFP 1.25G z podwójnym włóknem | Długość fali: | 1310nm |
---|---|---|---|
Rodzaj trybu: | Tryb pojedyńczy | Odległość transmisji: | 20 km |
Włókna typu: | Podwójne włókno | OEM: | Dostępne |
High Light: | optyczny nadajnik / odbiornik sfp,transceiver światłowodowy jednomodowy |

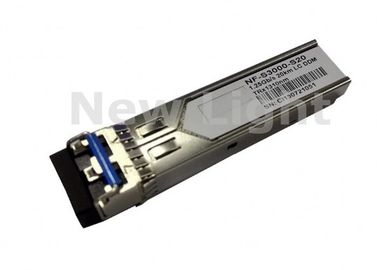

Moduł SFP 1,25G Dual Fiber SM 20KM Światłowodowy transceiver SFP DDM
Opis
Transceiver NF-3000-S20 to wydajny, ekonomiczny moduł z podwójnym interfejsem optycznym LC. Standardowy CML sprzężony z prądem przemiennym dla sygnałów o wysokiej prędkości oraz sygnałów sterowania i monitorowania LVTTL. Sekcja odbiornika wykorzystuje odbiornik PIN, a nadajnik wykorzystuje laser FP 1310 nm, do 15 dB łącznika zapewnia to moduł 1000Base Ethernet 20 km aplikacji.
Cecha:
Do 1,25 Gb / s łącza danych |
Hot-Pluggable |
Podwójne złącze LC |
Do 20 km na SMF 9 / 125μm |
Nadajnik laserowy FP 1310nm |
Pojedynczy zasilacz + 3.3V |
Interfejs monitorowania zgodny z SFF-8472 |
Maksymalna moc <1W |
Zakres temperatury roboczej / rozszerzonej / komercyjnej: od -40 ° C do 85 ° C / -5 ° C do 85 ° C / -0 ° C do 70 ° C Wersja dostępna |
Zgodny z RoHS i bezołowiowy |
Metro / Access Networks |
1,25 Gb / s 1000Base-LX Ethernet |
1 × Fibre Channel |
Inne łącza optyczne |
Podanie:
System SDH STM i SONET |
Fibre Channel |
Przełącz na interfejs Switch |
Przełączane aplikacje płyty backplane |
Interfejs routera / serwera |
Inne optyczne systemy transmisji |
Parametry:
Pozycja | Specyfikacja | ||||
Absolutne maksymalne oceny | |||||
Parametr | Symbol | Min | Max | Jednostka | |
Napięcie zasilania | VCC | -0,5 | 3.6 | V | |
temperatura robocza | TOP | -40 | 85 | º C | |
Parametry elektryczne | |||||
Parametr | Symbol | Min | Typowy | Max | Jednostka |
Szybkość transmisji danych (NRZ) | b | - | 1250 | - | Mb / s |
622 | |||||
155 | |||||
Napięcie zasilania | VCCT | 3.1 | 3.3 | 3.6 | V |
Prąd zasilania | ICCT | - | 70 | 130 | mama |
Wprowadź wysokie napięcie | VIH | VCCT-1.165 | - | VCCT-0.700 | V |
Wprowadź niskie napięcie | VIL | VCCT-1.890 | - | VCCT-1.475 | V |
Nadajnik Włącz napięcie | VEN | - | - | 0,8 | V |
Nadajnik Wyłącz napięcie | VD | 2 | - | - | V |
Odbiorca | |||||
Szybkość transmisji danych (NRZ) | b | - | 1250 | - | Mb / s |
622 | |||||
155 | |||||
Napięcie zasilania | VCCR | 3.1 | 3.3 | 3.6 | V |
Prąd zasilania | ICCR | - | 100 | 150 | mama |
Dane wyjściowe wysokie | VOH | VCCR-1.025 | - | VCCR-0.880 | V |
Dane wyjściowe NISKIE | VOL | VCCR-1.810 | - | VCCR-1.620 | V |
Niskie napięcie LOS | VLOUT | - | - | 0,8 | V |
Wysokie napięcie LOS | VHOUT | 2 | - | - | V |
