Szczegóły Produktu:
|
Kolor: | Czarny | Numer podstawowy: | 12 |
---|---|---|---|
aplikacji: | FTTX, FTTH odf | Błonnik: | Simplex, Duplex |
Nazwa: | rama światłowodowa | OEM: | Dostępne |
High Light: | odf fiber optic patch panel,fiber optic distribution box |

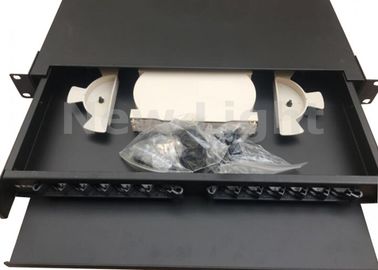

19-calowa 12-cio rdzeniowa rama rozpraszająca światłowód 12-portowy Rack Mounted Distribution Frame
Przedstawiać
Produkty serii ramek rozdzielczych światłowodu są dodatkowym wyposażeniem do okablowania terminala w sieci komunikacyjnej transmisji światłowodowej
I chroń złącze światłowodu.
Składane wymagania środowiskowe
A. ramka dystrybucyjna światłowodu nie nadaje się do użytku na zewnątrz, do użytku, powinna podjąć środki ochronne.
B. temperatura pracy: -25 ° C ~ + 40 ° C
C. temperatura przechowywania: 25 ~ + 55
Wilgotność względna: nie więcej niż 85% (30 ° C)
D. ciśnienie powietrza: 70 ~ 106 kPa
20 lat
Wymagania dotyczące funkcji składania
1 wraz z wprowadzeniem kabla światłowodowego, przewodów oraz mocowania i ochrony kabla pigtailowego, okablowania i działania funkcji uszkodzenia kabla światłowodowego.
2 ma funkcję unikania wpływu kabla optycznego na środowisko.
3 ma funkcję, że element metalowy kabla optycznego i osłona skrzynki zaciskowej kabla optycznego są izolowane i mogą wygodnie wyprowadzić ziemię.
4 zapewniają terminal kablowy i umieściły pozostałą optyczną przestrzeń do przechowywania oraz wygodną instalację i obsługę.
5 skrzynek o wytrzymałości fizycznej jest wystarczające, aby wytrzymać wpływ siły stałej i przy różnych okazjach odpowiadającej funkcji instalacji.
6 w razie potrzeby powinien mieć funkcję połączenia światłowodowego.
Składana struktura
Optyczna skrzynka zaciskowa kabla składa się z 3 części: obudowy, elementu wewnętrznego i złącza światłowodu.
1 skorupa
Powłoka powinna być łatwa do otwarcia, łatwa do zainstalowania, powłoka powinna być stosowana do wysokonapięciowego uziemienia ochronnego elementu metalowego kabla optycznego.
2 wewnętrzne komponenty.
Składniki wewnętrzne obejmują:
A. wsparcie: wewnętrzna struktura głównego organu dla wewnętrznej struktury wsparcia;
B. zestaw: w celu uzyskania złącza światłowodowego do przechowywania włókien światłowodowych (i zabezpieczenia) oraz pozostałego włókna światłowodowego, czy pozostała długość światłowodu jest nie mniejsza niż 1,6 m, promień krzywizny pozostałej półki z włóknem powinien być nie mniejszy niż 37,5 mm. Zapewnia także znacznik ułatwiający identyfikację numeru włókna i wygodną obsługę przestrzeni;
C. stałe urządzenie do osłony kabla, stały element wzmacniający kabel stały i stały przewód typu pigtail.
3 zabezpieczenie złącza światłowodowego
Podanie:
1) Pętla abonencka telekomunikacyjna
2) Światłowód do domu (FTTH)
3) LAN / WAN
4) CATV
