Szczegóły Produktu:
|
| Nazwa: | LC-LC Patch światłowodowy | Średnica: | 3,0 mm |
|---|---|---|---|
| Modelu: | Tryb pojedyńczy | Złącze: | LC-LC |
| Kolor: | Niebieski | Długość: | 3 metry |
| High Light: | duplex fiber patch cord,single mode fiber optic cable |
||

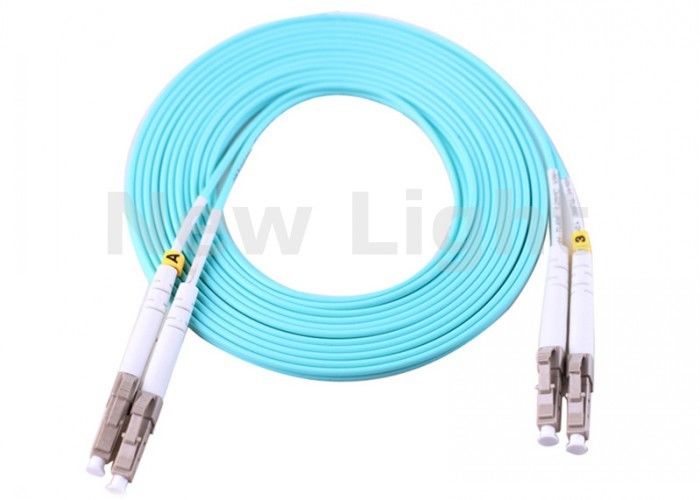

Światłowodowe Sieci Dostępowe wykorzystują kabel światłowodowy 3M LC / UPC-LC / UPC OM3 Duplex światłowodowy
Opis:
Optyczne przewody światłowodowe to długość kabla optycznego ze złączami zamocowanymi na dwóch końcach w celu realizacji połączenia aktywnego ścieżki optycznej. Pigtail to długość kabla światłowodowego z jednym złączem przymocowanym na jednym końcu. Jeśli obie strony złącza lub jego powierzchnia końcowa są różne, nazywamy to hybrydowym sznurkiem. Według medium transmisyjnego dzieli tryb pojedynczy i tryb multi; zgodnie z typem struktury łącznika dzieli FC, SC, ST, MU, D4, LC itp .; zgodnie z wypolerowaną ceramiczną powierzchnią czołową dzieli PC, UPC i APC.
cechy
1. Low Insertion Loss
2. Wysoka utrata Return
3. Dobra powtarzalność
4. Dobra wymienność
5. Stabilność w wysokiej temperaturze
Aplikacje
1. Systemy komunikacji światłowodowej
2. Transmisja danych światłowodowych
3. Sieci dostępu światłowodowego
4. CATV z światłowodem
5. LAN, system okablowania, ODF
6. Sprzęt testujący
7. Czujniki światłowodowe
8. Aplikacje FTTX
Włókno światłowodowe Patch Cord
Zgodność z normą IEC i YD / T1272
Wysoka utrata powrotu i niski spadek przyczepności
Dobra powtarzalność i zamienność
PC, UPC, polerowanie APC
Wersje wielomodowe w trybie pojedynczym
Różne typy złączy: FC, SC, ST, MU, LC, MTRJ, MPO, E2000 itp.
Kabel Pigtail do wstęgi, kabel Bunchy Pigtail, wodoodporny kabel Pigtail
Wiele opcji kabla światłowodowego, Simplex, podwójne rdzenie, 4 rdzenie, 6 rdzeni, 12 rdzeni, 24 rdzenie, 48 rdzeni
Specyfikacja:
| Model nr. | Patch cord światłowodowy |
| Styl | LC, SC, ST, FC.MU, MPO, SC / APC, FC / APC, LC / APC.MU / APC Simplex / Duplex MTRJ / Female, MTRJ / Male |
| Typ włókna | 9/125 SMF-28 lub równoważny (jednomodowy) OS1 50/125, 62,5 / 125 (wielomodowy) OM2 i OM1 50/125, 10G (wielomodowe) OM3 |
| Rodzaj kabla | Simplex, Duplex (zipord) Φ3,0mm, Φ2,0mm, Φ1,8mm Φ1,6mm PVC lub LSZH Φ0,9mm, buff0,6mm zbrojone włókno PVC lub LSZH |
| Polerowanie | UPC, SPC, APC (8 ° i 6 °) |
| Utrata wstawki | ≤ 0.1dB (dla pojedynczego mastera) ≤ 0,25 dB (dla jednomodowego standardu) ≤ 0,25 dB (dla trybu wielomodowego) Testowany przez JDS RM 3750 |
| Return Loss (dla jednomodowego) | UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) Testowane przez JDS RM3750 |
| Powtarzalność | ± 0,1 dB |
| temperatura robocza | -40 ° C do 85 ° C |
| Wymóg geometrii (dla jednomodowego) | Ferrule Endface Promień 7mm ≤ R ≤ 12mm (dla APC) 10mm ≤ R ≤ 25mm (dla standardowych) Korekta wierzchołka ≤ 30 μm (dla matrycy) Korekta wierzchołka ≤ 50 μm (dla standardowego) Podcięcie -50nm ≤ U ≤ 50nm Testowane przez DORC ZX -1 |
Parametry:
| Złącze | LC do LC | Kurtka OD | 3,0 mm |
| Tryb światłowodowy | 9 / 125μm | Kolor kurtki | niebieski |
| Polskie | UPC do UPC | Długość fali | 1310 / 1550nm |
| Typ włókna | Simplex | Materiał kurtki | PVC |
| Utrata wstawki | ≤0,3dB | Zamienność | ≤0,2dB |
| Utrata powrotu | ≥50dB | Wibracja | ≤0,2dB |
| Temperatura robocza | -40 ~ 75 ℃ | Temperatura przechowywania | -45 ~ 85 ℃ |
| Biegunowość | A (Tx) do B (Rx) | Fibre Grade | G652D |
