Szczegóły Produktu:
|
| Prędkość: | 10/100 / 1000M | Szybkość przesyłania danych: | 10g |
|---|---|---|---|
| Certyfikat: | CE, ISO, RoHS TUV, EMC | Długość fali: | 850nm |
| aplikacji: | 10G Base-SR / SW przy 10,3125G | produkty: | 10 G SFP + 300 m 850 nm transceiver światłowodowy OLSP851XL-C (I) DS3 |
| dystans: | 300m | Temperatura obudowy roboczej:: | Commerical: 0 ~ 70 ° C |
| High Light: | Transceiver optyczny sfp,gigabit ethernetowy transceiver |
||

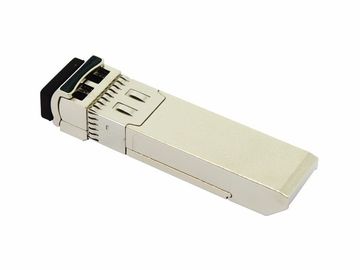

10 G SFP + 300 m 850 nm transceiver światłowodowy OLSP851XL-C (I) DS3
cechy produktu
• Obsługuje przepływność do 11,3 Gb / s
• Dupleksowe złącze LC
• Hot pluggable SFP + footprint
• Nadajnik 850nm VCSEL, fotodetektor PIN
• Do 300m na 50 / 125um MMF (2000MHZ.KM)
• Niski pobór mocy, <1 W
• Cyfrowy interfejs monitora diagnostycznego
• Interfejs optyczny zgodny z IEEE 802.3ae
• Interfejs elektryczny zgodny z SFF-8431
• Temperatura obudowy roboczej:
Commerical: 0 ~ 70 ° C
Przemysłowy: od -40 do 85 ° C
Opisy produktów
OLSP851XL-C (I) DS3 Enhanced Small Form Factor Wbudowane transceivery SFP + zostały zaprojektowane do użycia w 10-gigabitowym Ethernecie ponad światłowodem wielomodowym. Są zgodne z SFF-8431, SFF-8432 i IEEE 802.3ae 10GBASE-SR / SW. Konstrukcje transceivera są zoptymalizowane pod kątem wysokiej wydajności i opłacalności, aby dostarczyć klientom najlepsze rozwiązania dla telekomunikacji i centrów danych.
Informacje dotyczące zamawiania
| Numer części | Opis |
| OLSP851XL-CDS3 | SFP +, do 11,3 Gb / s, 850nm, 300m, 0 ~ 70 ℃, z cyfrowym monitorem diagnostycznym |
| OLSP851XL-IDS3 | SFP +, do 11,3 Gb / s, 850nm, 300m, -40 ~ 85 ℃, z cyfrowym monitorem diagnostycznym |
| Parametr | Symbol | Min. | Max. | Jednostka | Uwaga |
| Napięcie zasilania | Vcc | -0,5 | 4.0 | V | |
| Temperatura przechowywania | TS | -40 | 85 | DO | |
| Względna wilgotność | RH | 0 | 85 | % |
| Parametr | Symbol | Min | Typ | Max | Jednostka | Uwaga |
| Nadajnik | ||||||
| Działająca długość fali | λ | 840 | 850 | 860 | nm | |
| Moc Ave.output | WYBRUKOWAĆ | -6 | -1 | dBm | 1 | |
| Współczynnik ekstynkcji | ER | 4 | 4.5 | dB | ||
| Szerokość spektralna RMS | Δλ | 1 | nm | |||
| Czas narastania / opadania (20% ~ 80%) | Tr / Tf | 50 | ps | |||
| Kara za rozproszenie | TDP | 3.9 | dB | |||
| Wyjście Oko optyczne | Zgodny z IEEE 0802.3ae | |||||
| Odbiorca | ||||||
| Działająca długość fali | 840 | 850 | 860 | nm | ||
| Czułość odbiornika (ER = 4,5) | PSEN1 | -11.1 | dBm | 3 | ||
| Przeciążać | WYBRUKOWAĆ | 0,5 | dBm | |||
| LOS Assert | Rocznie | -30 | dBm | |||
| LOS Odmówić | Pd | -12 | dBm | |||
| Histereza LOS | Pd-Pa | 0,5 | dB | |||
Uwagi:
1. Zmierzone przy 10,3125b / s przy PRBS 2 31-1 wzorzec testowy NRZ.
2,20% ~ 80%
Interfejs szeregowy dla ID i cyfrowego monitora diagnostycznego
Transceiver OLSP851XL-C (I) DS3 obsługuje 2-przewodowy protokół komunikacji szeregowej zdefiniowany w SFP + MSA. Standardowy identyfikator seryjny SFP + zapewnia dostęp do informacji identyfikacyjnych, które opisują możliwości nadajnika-odbiornika, standardowe interfejsy, producenta i inne informacje. Dodatkowo, te transceivery SFP + zapewniają udoskonalony cyfrowy interfejs monitorowania diagnostycznego, który umożliwia dostęp w czasie rzeczywistym do parametrów operacyjnych urządzenia, takich jak temperatura nadajnika-odbiornika, prąd polaryzacji lasera, przesyłana moc optyczna, odebrana moc optyczna i napięcie zasilania transceivera. Definiuje również wyrafinowany system flag alarmowych i ostrzegawczych, który ostrzega użytkowników końcowych, gdy określone parametry robocze znajdują się poza ustawionym fabrycznie zakresem normalnym. SFP MSA definiuje 256-bajtową mapę pamięci w EEPROM, która jest dostępna przez 2-żyłowy interfejs szeregowy w 8-bitowym adresie 1010000X (A0h), więc pierwotny interfejs monitorujący wykorzystuje 8-bitowy adres (A2h), więc pierwotnie zdefiniowana mapa pamięci szeregowej pozostaje niezmieniona. Strukturę mapy pamięci przedstawiono w tabeli 1
Aplikacje
• 10G Base-SR / SW przy 10,3125G
v10G Fibre Channel
• Inne łącza optyczne
