Szczegóły Produktu:
|
| typ złącza: | MPO / MTP | materiał: | LSZH |
|---|---|---|---|
| typ trybu: | tryb pojedyńczy | typ rdzenia: | 24 rdzeń |
| kolor kabla: | Żółty | Długość: | Można dostosować |
| Certyfikat: | CE, ISO, RoHS | Czas dostawy: | 2-7 dni roboczych po otrzymaniu wpłaty |
| zdolność produkcyjna: | 500 sztuk / dzień | Termin płatności: | T / T, 30% zaliczki z góry |
| nazwy produktów: | USCOME 24-rdzeniowy kabel G657A1 LSZH 3.0 jednomodowy Kabel światłowodowy MPO / MTP | ||
| High Light: | kabel światłowodowy mpo,kabel mpo do mpo |
||

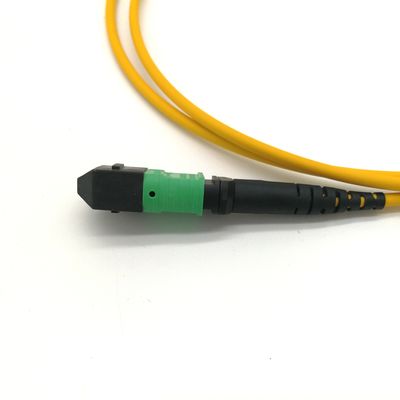

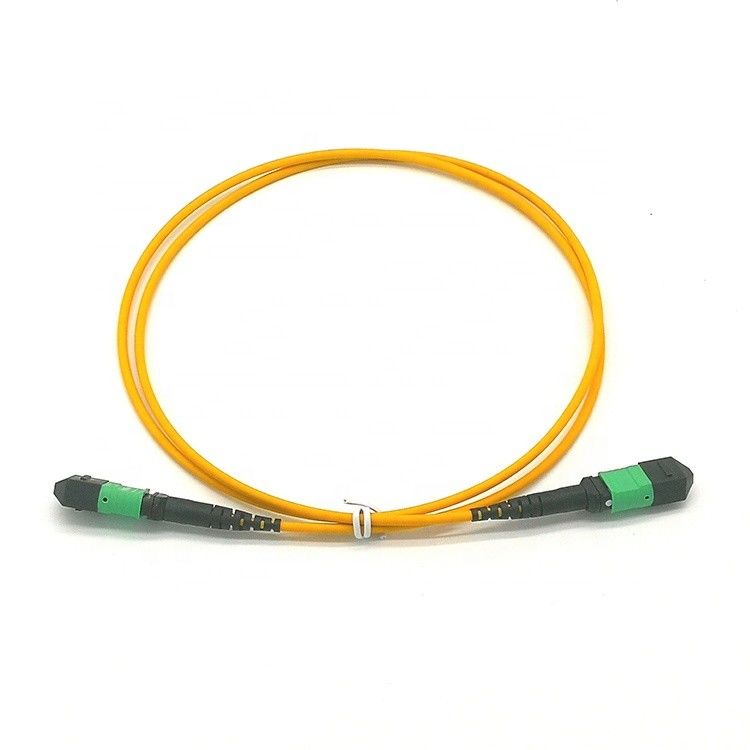

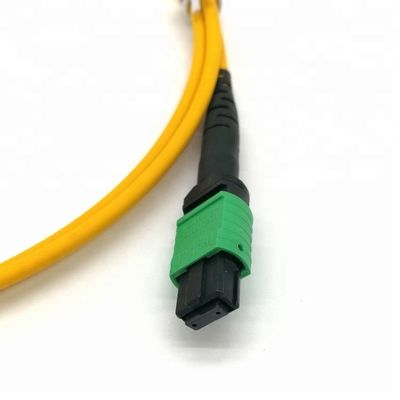

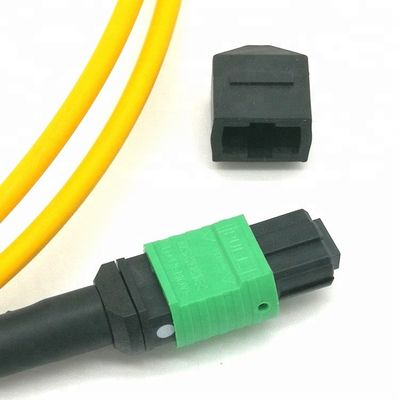

USCOME 24-rdzeniowy G657A1 LSZH 3.0 kabel jednomodowy Kabel światłowodowy MPO / MTP
Kabel do magistrali MTP jest przeznaczony do bezpośredniego połączenia z optyką 40G (12 rdzeni) i 100G (24 rdzenie) oraz aplikacji centrum danych o wysokiej gęstości; Oryginalne złącza US Conec MTP są w pełni zgodne ze standardami MPO.
Kabel światłowodowy FIBERCAN spełnia wymagania RoHS i UL, a wszystkie złącza kabli światłowodowych są w 100% testowane optycznie pod kątem tłumienia wtrąceniowego, aby zapewnić dobrą jakość.
| Nazwa produktu: | USCOME 24-rdzeniowy G657A1 LSZH 3.0 kabel jednomodowy Kabel światłowodowy MPO / MTP |
| Model | MTP / 2-3-4 / 5-6-78 |
| 1. Złącze | MTP |
| 2. Typ polski | PC, UPC, APC. |
| 3. PIN | F = kobieta |
| 4. Złącze końcowe B | MTP |
| 5. Typ B polski | PC, UPC, APC. |
| 6. PIN | F = kobieta |
| 7. Typ włókna | B6A1 = G657A1; |
| 8. Liczy się włókno | 24 rdzenie |
| 9. Kurtka przewodowa | V = PVC; Z = LSZH |
| 10. Długość | 1m |
| 11 Polarty. | Dostępne A, B, C |
Zgodność z IEC61754-7 i GR-1435-CORE.
Modułowa konstrukcja, struktura blokująca wtyczki, łatwa do testowania, instalacja, demontaż i regulacja. Zwykle pojedyncze złącza MTP / MPO zazwyczaj mogą pomieścić 12 lub więcej światłowodów, przestrzeń okablowania o wysokości 1U może pomieścić do 96 interfejsów optycznych LC, sekcja. Oszczędność miejsca w szafie i szafie, łatwe zarządzanie kablami Rodzaje światłowodów, dostępny kabel, aby spełnić różne potrzeby klientów.
Czy wybór męskiego, żeńskiego. Osiągnij precyzyjne pozycjonowanie dzięki adapterowi podłączonemu za pomocą funkcji pozycjonowania Pin-pin, wysoka stabilność.
Wielordzeniowa skuwka, mały rozmiar, duża prędkość i duża pojemność, aby spełnić wymagania światłowodowych systemów komunikacyjnych i wysokowydajnego okablowania połączeń o dużej gęstości. Dla przyszłej infrastruktury sieciowej, wysoce skalowalnej, obsługuje wymagania Ethernet i Fibre Channel 10 / 100-1Gbps.
Jakie są żądania MPO / MTP ?
a.Zapytanie o powierzchnię:
| 400 X | Błędny opis | Zezwalaj na ilość | |
| Włókno (9um, 50um, 62,5um) | Białe zadrapania | ≤3um | Bez limitów |
| Miejsce | ≤2um | 5 SZT | |
| Wada | / | Niedozwolone | |
| Okładziny (62,5-125um) | Białe zadrapania | ≤3um | Bez limitów |
| ≤5um | 1 SZT | ||
| Czarne zadrapania | ≤3um | 2 szt | |
| Czarny punkt | ≤2um | Bez limitów | |
| ≤5um | 3 SZT | ||
| Wada | ≤2um | Wokół nie ma ograniczeń | |
| ≤15um | Całkowita długość jest mniejsza niż długość boku 1/4 | ||
| Plastikowy pierścień | / | Bez limitów | |
b.Performance:
| MPO / MTP | Standardowa skuwka SM | Króciec niskostratny SM | Standardowa skuwka MM | MM sonda niskostratna | |
| IL Strata | Typowy | 0,35dB | 0,20 dB | 0,35dB | 0,20 dB |
| Max | 0,75 dB | 0,35dB | 0,65dB | 0,35dB | |
| RL | APC ≥ 50dB | ≥ 25 dB | ≥ 35dB | ||
| PC ≥ 40 dB | |||||
| Powtarzalność | ≤0,30dB (Podłącz więcej niż 500 razy) | 0,30 dB (Podłącz więcej niż 1000 razy) | |||
| Wymienność | ≤0,30dB (Z pasującym złączem) | ||||
| Wytrzymałość na rozciąganie | ≤0,30dB (maksymalne napięcie 66N) | ||||
| Zaszokować | ≤ 0,30 dB (10 ~ 55 Hz) | ||||
| Zakres temperatury | -40 ° C ~ + 75 ° C | ||||
c. Wskaźniki interferencji:
| Złącze MPO / MTP | Test wymiarowy 3D |
| Promień krzywizny | X ≥ 2000 mm, Y ≥ 50 mm |
| Wysokość włókna | 1000 ~ 4000 nm |
| Kąt końcowy | X ± 0,3 °, Y ± 0,3 ° |
| Rdzeń zanurzeniowy | ± 300 nm |
d.Length Tolerance:
| Długość (M) | Tolerancja |
| ≤10 | + 10 CM |
| 10 <L≤30 | + 15 CM |
| > 30 | + 10% |
Trzy metody biegunowości Typ A, Typ B i Typ C są używane do zagwarantowania właściwej alokacji dwukierunkowej.
Typowy kabel bagażowy MPO typu A:
Kluczowe adaptery z kluczem w dół, 1 x A do B Duplex Patch Cable i 1 x A do A Duplex Patch Cable.
Kabel bagażowy MPO typu B:
Kluczowe adaptery i 2 x A do A Duplex Patch Cable.
Kabel bagażowy MPO typu C Cross Pair:
Kluczowe adaptery i 2 x A do A Duplex Patch Cable.
Używanie temperatury
-40 ° ~ + 80 °
Podanie :
Wyposażenie testowe
FTTX + LAN
Światłowód CATV
System komunikacji optycznej
Telekomunikacja
Pakowanie:
Spakujemy go za pomocą worka OPP i kartonu na zewnątrz. w celu ochrony towarów nie są uszkodzone podczas dostawy.
Dostawa:
Możemy dostarczyć go drogą powietrzną i morską. zależy od ilości i wymagań.
Zapłata :
Termin płatności: T / T, L / C, PAYPAL / WESTERN UNION / MONEYGRAM. 30% zaliczki z góry. saldo wypłacone przed dostawą.
Okres cenowy: EXW, FOB, CIF, CFR. OD DRZWI DO DRZWI
Więcej produktów :
Posiadamy optyczny patch cord, pigtail, adapter, tłumik, skrzynkę rozdzielczą, złącze Quick Assmembly .etc. Jeśli potrzebujesz więcej produktów lub katalogu, możesz skontaktować się z nami
