Szczegóły Produktu:
|
| Numer modelu: | 1310/1550 nm FWDM | Funkcja: | Szeroki zakres długości fali |
|---|---|---|---|
| Aplikacje: | Monitorowanie systemu | Zakres pasma długości fali: | 1260 ~ 1360 |
| Zakres długości fali pasma refleksyjnego: | 1460 ~ 1620 | Utrata wkładania: | Przepuść kanał <0,8 |
| Kanał Ripple: | <0,3 | Izolacja: | Przełóż kanał> 40 |
| Wrażliwość na temperaturę utraty insercji: | <0,005 | Strata zależna od polaryzacji: | <0,1 |
| Dyspersja w trybie polaryzacji: | <0,1 | Kierunkowość: | > 50 |
| High Light: | outdoor fiber termination box,wall mount fiber termination box |
||

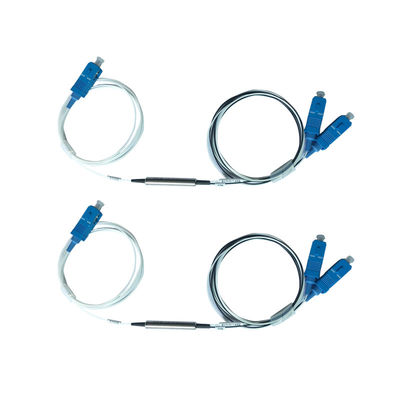

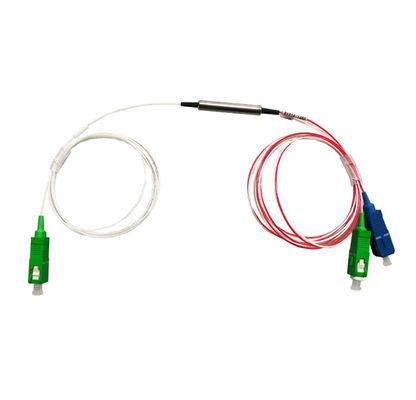

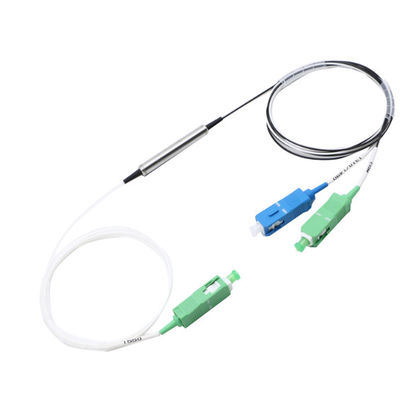

1,2 metra G657A2 Rura stalowa 0,9 mm / Filtr światłowodowy ABS FWDM 1 x 2 złącze SC UPC
Opis
FWDM wykorzystuje technologię powlekania cienkowarstwowego i opatentowaną konstrukcję nieopuszczających wiązań metalowych opakowań mikrooptycznych. Zapewnia niską tłumienność wtrąceniową, wysoką izolację kanałów, wrażliwość na niską temperaturę i ścieżkę optyczną bez epoksydu
funkcje
1. Szeroki zakres długości fal roboczych
2. Niska utrata wkładki
3. Ultra Flat Wide passband
4. Izolacja wysokiego kanału
5. Wysoka stabilność i niezawodność
6. Nie zawiera epoksydów na ścieżce optycznej
Specyfikacja
| Parametr | Min | Typowy | Max | Jednostka | |
| temperatura robocza | 0 | 30 | 70 | ℃ | |
| Wilgotność względna podczas pracy | Nie skrapla się | 5 | 95 | % | |
| Temperatura przechowywania | Nie skrapla się | -40 | 85 | ℃ | |
| Przekazywanie mocy | 50 | Mw | |||
| Zakres długości fal portu COM | 1260 | 1560 | nm | ||
| Długość fali portu TRANS | CATV | 1540 | 1550 | 1560 | nm |
| Długość fali portu REFL 1 | DATA upstream | 1260 | 1310 | 1360 | nm |
| Długość fali portu REFL 2 | DANE poniżej | 1480 | 1490 | 1500 | nm |
| Utrata wstawienia (bez złącza optycznego) | COM do TRANS | 0.3 | 0,5 | dB | |
| COM do REFL | 0,25 | 0,4 | dB | ||
| Izolacja COM do TRANS @ 1490nm ± 10nm | 1490nm do portu CATV | 15 | |||
| Izolacja COM do REFL @ 1550nm ± 10nm | 1550nm do portu DATA | 15 | |||
| Bezpośredniość | 1310nm do portu CATV | 47 | |||
| Return Loss (wszystkie porty) | 45 | ||||
| Wrażliwość termiczna utraty insercji | 0,005 | dB / ℃ | |||
| Strata zależna od polaryzacji | 0.1 | dB | |||
| Strata gięcia | @ 1550nm przy promieniu 10mm, 1 obrót | 0,5 | dB | ||
| Typ włókna | Corning @ SMF-28 Ultra, luźna tuba 900um | ||||
| Długość światłowodu, mierzona od krawędzi obudowy metrycznej do końcówki światłowodu złącza | COM | 51 | cm | ||
| TRANS | 100 | cm | |||
| REFL | 100 | ||||
| Typ złącza | COM | SC / APC | |||
| TRANS | bez złącza | ||||
| REFL | bez złącza | ||||
| Długość rury pakującej WDM | 38 | 39 | mm | ||
| Średnica tuby opakowaniowej WDM | 5.5 | 6 | mm | ||
| Izolacja elektryczna rury WDM | Rura metalowa musi być elektrycznie izolowana za pomocą rurki osłaniającej obkurczanie na całej jej długości | ||||
* Ubytek insercji bez utraty złącza.
