Szczegóły Produktu:
|
| materiał: | ABS | liczba włókien: | błonnik |
|---|---|---|---|
| rozmiar: | 318 （wys.） × 265 （szer.） × 90 （gł.） Mm | ||
| High Light: | zewnętrzna skrzynka zakończeniowa światłowodów,ścienna skrzynka zakończeniowa światłowodów |
||
16-rdzeniowy biały NBDD-FQX16A FTTH Skrzynka zaciskowa ABS nowy materiał do formowania wtryskowego
1. opis:
16-rdzeniowa skrzynka zaciskowa NBDD-FQX16A FTTH jest produkowana i rozwijana przez naszą firmę, a wydajność produktu jest zgodna ze standardowymi wymogami branżowymi YD / T2150-2010. Jest używany głównie w łączu terminali systemu dostępu FTTX. Pudełko wykonane z wysokowytrzymałego tworzywa ABS formowanego wtryskowo, które ma dobrą szczelność i odporność na starzenie. Ponadto można go zawiesić na ścianie na zewnątrz lub w pomieszczeniu, aby zainstalować i używać.
2. Główny produkt wydajnościowy
2.1 Wymagania środowiskowe :
Temperatura: -40 ℃ ～ + 60 ℃
Wilgotność: ≤95% (+ 40 ℃)
Ciśnienie atmosferyczne: 70 kPa ～ 108 kPa
2.2 Struktura i rozmiar pudełka :
2.1.1 Rozmiar: 318 (H) × 265 (W) × 90 (D) mm.
2.2.2 Waga: 1,1 kg

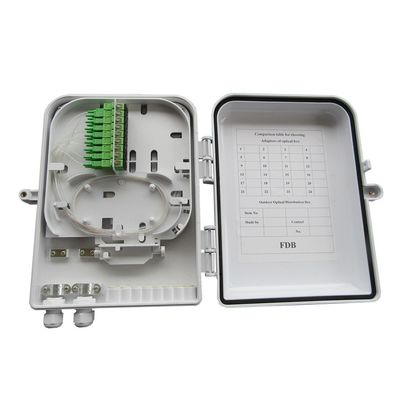

2.2.2 Struktura: 16-rdzeniowa skrzynka końcowa NBDD-FQX16A FTTH składa się głównie z puszki, wspornika bocznikowego, tacki topiącej światłowód, jednostki stałej wkładki kabla optycznego, jednostki mocowania kabla typu motylkowego, elementów uszczelniających i elementów pierścienia liniowego. Jak pokazano na zdjęciach.
3. Instrukcja instalacji skrzynki
3.1 Instalacja: wisząca na ścianie
3.1.1 Zgodnie z odległością otworu montażowego płyty montażowej, uderz 4 otwory montażowe na ścianie i uderz plastikową tuleję rozprężną.
3.1.2 Naprawiono skrzynkę na ścianie za pomocą śrub M8 * 40.
3.1.3 Umieść górny koniec skrzynki w otworze w ścianie, a następnie użyj śrub M8 * 40, aby przymocować skrzynkę do ściany.
3.1.4 Sprawdź montaż skrzynki, zamknij drzwi po zakwalifikowaniu. Aby zapobiec dostawaniu się wody deszczowej do skrzynki, skrzynia powinna być dokręcona kluczową kolumną.
3.1.5 Włóż zewnętrzny kabel optyczny i kabel optyczny typu motylkowego zgodnie z wymaganiami konstrukcyjnymi.
3.2 Instalacja prętów wiszących
3.2.1 Wyjmij płytę montażową skrzynki i obręcz, weź obręcz wnikającą w płytę montażową.
3.2.2 Naprawiono tablicę na słupie przez obręcz. Aby zapobiec wypadkom, należy sprawdzić, czy obręcz blokuje słup, aby upewnić się, że pudełko jest solidne i niezawodne, nie luźne.
3.2.3 Instalacja puszki i wprowadzenie kabla optycznego jest takie samo jak 3.1.3,3.1.4.
Lista konfiguracji produktu
| Nazwa produktu | Modele | Ilość | Uwaga |
| Pudełko | NBDD-FQX16A | 1 szt | |
| Rękaw termokurczliwy z włókna | Ф1,5 × 60 mm | 16szt | |
| Opaski kablowe z nylonu | 3 × 100 mm | 4 szt | |
| Kołek rozporowy | M8 × 40 mm | 4 szt | |
| Klawisz | 1 szt |
Uszczelka
 | Pomiar pakowania (MM) | 560 × 350 × 530 |
| Jakość (PCS / obudowa) | 10 | |
Waga brutto (KG / obudowa) Waga netto (KG / obudowa) | 13 kg 11 kg |
