Szczegóły Produktu:
|
Nazwa: | Kabel MPO MTP | materiał: | LSZH, OFNP lub OFNR |
---|---|---|---|
typ trybu: | OM4 | typ rdzenia: | 12 rdzeni |
Czas dostawy: | 2-7 dni roboczych po otrzymaniu wpłaty | zdolność produkcyjna: | 500 sztuk / dzień |
Termin płatności: | T / T, 30% depozytu z góry | Złącze: | MPO, MTP |
Kolor: | Aqua, pomarańczowy, żółty, żółty / czerwony / Aqua | ||
High Light: | kabel światłowodowy mpo,kabel mpo to mpo |

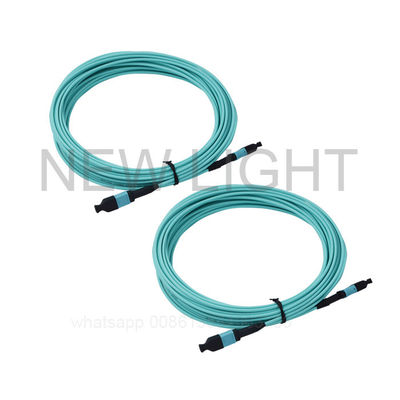

Zazwyczaj składają się z kabli wielomodowych OM3 / OM4 Kable Trunk MTP / MPO
Opis
Kable magistrali MTP / MPO mogą pracować w trybie pojedynczym, zwykle składają się z kabli wielomodowych OM3 / OM4 zakończonych złączami MTP / MPO na obu końcach. Złącza MTP / MPO mogą być męskie (z kołkiem prowadzącym na interfejsie stykowym) i żeńskie (bez kołka prowadzącego na interfejsie stykowym). Kable trunkingowe MTP / MPO są zwykle dostępne z 12, 24, 48 lub 72 włóknami. Włókna te są połączone między dwoma łącznikami trzema różnymi metodami, które są nazywane metodą A, metodą B i metodą C. Podczas gdy w metodzie A włókna są proste, w metodzie B włókna są odwrócone. W metodzie C włókna są odwracane.
Ponieważ pojedyncze złącze MTP / MPO może łączyć 12, 24, 48 lub 72 włókna w jednym interfejsie, zaprojektowano je tak, aby zapewniały połączenia o dużej gęstości między urządzeniami sieciowymi. Co więcej, używają prostego mechanizmu zatrzaskowego do łatwego wkładania i wyjmowania. Umożliwia to krótszy czas instalacji i obniża całkowity koszt.
Polaryzacja MPO
ANSI / TIA 568-3.D, (Optyczne okablowanie i komponenty światłowodowe, październik 2016 r.) Definiuje trzy przypinanie lub typy dla systemów macierzy z wieloma włóknami: Metoda A, B i C. Chociaż jedna metoda nie jest preferowana w stosunku do drugiej, Standard zaleca wcześniejsze wybranie metody i stosowanie jej podczas instalacji. Aby zachować właściwą polaryzację, istnieją trzy metody łączności - A, B, C - które odzwierciedlają typy kabli. Każda metoda polaryzacji obsługuje przejście od nadawania do odbioru w inny sposób.
1. Metoda A, prosta, jest najczęściej stosowanym podejściem. Jest to styk 1 do styku 1 i wykorzystuje złącza MPO metody A (od klucza do klucza).
2) Metoda B jest metodą krzyżową (styk 1 do styku 12) i wykorzystuje metodę B (z podłączania do podłączania) złączy MPO.
3) W metodzie C stosuje się odwrócone pary (pin 1 do pin 2) i metodę A (key-up to key-down) złącza MPO. Nie oferuje ścieżki migracji do 40- / 100-GbE.
Parametr techniczny kabla MPO MTP
Pozycja | Parametry techniczne | |
Złącze | MPO / MTP (F lub M) | MPO / MTP (F lub M) |
Operacja Temperatura | -40 ° C ~ + 80 ° C | |
Temperatura przechowywania | -40 ° C ~ + 85 ° C | |
Utrata wtrąceniowa | SM: ≤ 0,75 dB (wartość standardowa), ≤ 0,35 dB (wartość typowa); MM: ≤ 0,50 dB (wartość standardowa), ≤ 0,35 dB (wartość typowa); | |
Strata zwrotna | SM: ≥60dB; MM: ≥35dB | |
Typ zakończenia MPO | Mężczyzna: z bolcem prowadzącym; Kobieta: bez kołka prowadzącego | |
Liczba włókien | 8,12 i 24 błonnik | |
Rodzaj złącza drugiego końca | MPO-kobieta, MPO-samiec, FC, SC, ST, MU, LC, E2000 | |
Tryb światłowodowy | Jednomodowy (G652, G655, G657), wielomodowy (50, 62.5, OM2, OM3, OM4) | |
Rodzaj kabla światłowodowego | 250um włókno wstążkowe, kabel wstążkowy, pakiet światłowodu |
Trzy metody polaryzacji, typ A, typ B i typ C, są stosowane w celu zagwarantowania właściwego dwukierunkowego przydziału.
