Szczegóły Produktu:
|
| Nazwa produktu: | 1550nm Fiber Circulators, or 1310 nm Optical Fiber Circulator single mode | Connector type: | FC PC/APC Connectors |
|---|---|---|---|
| Mode type: | SM | PDL: | ≤0.2dB |
| Return Loss: | ≥ 50dB | Cross Talk: | ≥ 45dB |
| Włókna typu: | Hi1060 | Port Num: | 3 ports |
| Wavelength Range: | 1280 - 1340 nm or 1280 - 1400 nm | Package Dimension: | 34x8.4x8.4(P1) mm |
| High Light: | single mode fiber splitter,fiber optic cable splitter |
||

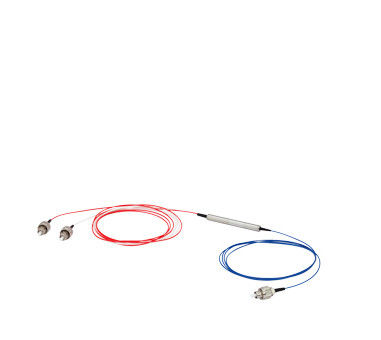

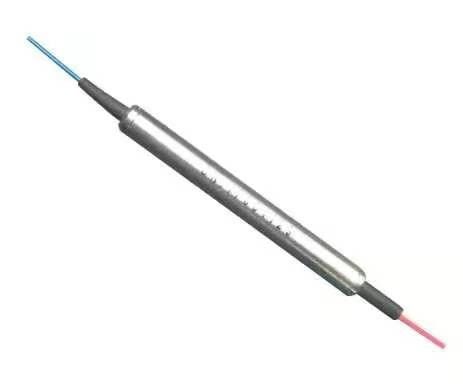

Cyrkulator światłowodowy Nazwa produktu
Cyrkulatory światłowodowe 1550 nm lub pojedynczy tryb cyrkulatora światłowodowego 1310 nm
Opis cyrkulatora światłowodu
Co to jest cyrkulator światłowodowy
Funkcja światłowodowego cyrkulatora jest podobna do cyrkulatora mikrofalowego.
It is a three or more ports multiport device. Jest to urządzenie wieloportowe z co najmniej trzema portami. Lightwave is transmitted from one port to the next sequential port with a minimum loss but is blocked from one port to the previous port. Fala świetlna jest przesyłana z jednego portu do następnego portu sekwencyjnego z minimalną stratą, ale jest blokowana z jednego portu do poprzedniego portu.
Optical circulators were first used in telecom systems. Cyrkulatory optyczne po raz pierwszy zastosowano w systemach telekomunikacyjnych. However, with the ready availability of low-cost and high-performance circulators, they are also used in sensing and imaging fields. Jednak dzięki dostępności niedrogich i wysokowydajnych cyrkulatorów są one również stosowane w polach detekcji i obrazowania.
Cyrkulator optyczny to trzyportowe urządzenie, które pozwala światłu przemieszczać się tylko w jednym kierunku.
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. Sygnał wchodzący do portu 1 opuści port 2 z minimalną stratą, natomiast sygnał wchodzący do portu 2 opuści port 3 z minimalną stratą. Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. Światło wchodzące do portu 2 doświadcza dużej ilości strat w porcie 1, a światło wchodzące do portu 3 doświadcza dużej ilości strat w portach 2 i 1.
Optical circulators are non-reciprocal devices. Cyrkulatory optyczne są urządzeniami wzajemnymi. This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. Oznacza to, że wszelkie zmiany właściwości światła spowodowane przejściem przez urządzenie nie są odwracane przez podróż w przeciwnym kierunku.
Funkcje cyrkulatora światłowodowego
Wysoka izolacja i wysoka strata powrotu
Niska strata wtrąceniowa i PDL
Ścieżka optyczna Bez epoksydów
Zastosowania światłowodu w cyrkulatorze
Dane techniczne cyrkulatora światłowodowego
| Pozycja | Jednostka | Parametry | |||
| Długość fali roboczej | nm | 1064 | |||
| Pasmo | nm | ± 5 | ± 10 | ± 20 | ± 30 |
| Izolacja | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Strata przy wstawianiu @ Band, 23 ℃ | dB | ≤2,1 | ≤2,6 | ≤3,2 | ≤ 3,8 |
| PDL | dB | ≤0,2 | |||
| Strata zwrotna | dB | ≥ 50 | |||
| Cross Talk | dB | ≥ 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Maksymalna moc optyczna | mW | ≤ 300 | |||
| Rodzaj włókna | / | Hi1060 | |||
| Operacja Temperatura | 0do | 0 ~ 50 | |||
| Temperatura przechowywania | 0do | -40 ~ 85 | |||
| Wymiar paczki | mm | 34x8,4x8,4 (P1) | |||
Uwaga:
2. Dane techniczne mogą ulec zmianie bez powiadomienia.
Wymiar światłowodu w cyrkulatorze (mm)
Cyrkulator światłowodowy Zamówienie Iinformacje(Przykład: CIR-12210)
| CIR- | □ | □ | □ | □ | □ |
| Długość fali | Pasmo | Rodzaj włókna | Długość włókna | Rodzaj złącza | |
|
1.1064nm |
1. ± 5 nm |
Włókno 1,250 μm |
1,0,5 +/- 0,1 m |
0. Brak złącza |
