Szczegóły Produktu:
|
| typ trybu: | tryb pojedyńczy | utrata wtrąceniowa: | ≤ 2,5 dB |
|---|---|---|---|
| Rodzaj złącza: | SC / UPC | Nuber of Channels: | 8 kanałów |
| Długość fali: | 1470–1610 nm | Tętnienie pasma: | ≤0,30dB |
| Utrata zwrotu: | ≥45dB | Derectivity: | ≥50dB |
| Rodzaj włókna: | Corning SMF-28 ultra | ||
| High Light: | wdm w światłowodzie,ścienna puszka zakończeniowa |
||

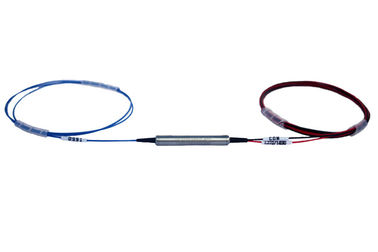

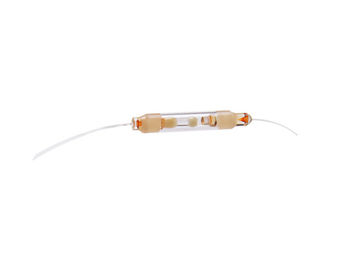

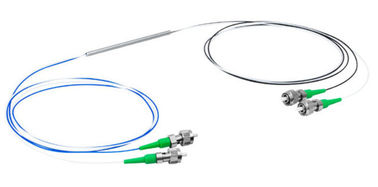

1550nm Pass / 980nm Reflect FWDM 980 / 1550nm Filtr Rozdzielacz światłowodu WDM
Opis
The 1310/1550nm Filter Wavelength Division Multiplexer is based on environmentally stable thin-film filter technology. Multiplekser z filtrem o długości fali 1310/1550 nm oparty jest na stabilnej dla środowiska technologii cienkowarstwowych filtrów. The devices combine or separate light at different wavelength in a wide wavelength range. Urządzenia łączą lub rozdzielają światło o różnej długości fali w szerokim zakresie długości fali. They offer very low insertion loss, low polarization dependence, high isolation and excellent environmental stability. Charakteryzują się bardzo niskimi stratami wtrąceniowymi, niską zależnością od polaryzacji, wysoką izolacją i doskonałą stabilnością środowiska. High power handling capability can be achieved through unique pigtail processing and high quality AR coating. Wysokie możliwości przenoszenia mocy można osiągnąć poprzez unikalne przetwarzanie typu pigtail i wysokiej jakości powłokę AR. These components have been extensively used in EDFAs, Raman amplifiers, WDM networks and fiber optical instruments. Komponenty te były szeroko stosowane w EDFA, wzmacniaczach Ramana, sieciach WDM i instrumentach światłowodowych.
WDM jest oparty na sprawdzonej technologii cienkowarstwowego foltera. WDM jest szeroko stosowany w światłowodowym systemie komunikacji optycznej i EDFA, gdzie potrzebne są płaskie i szerokie pasma operacyjne.
2. cechy:
Szerokie pasmo operacyjne
Wysoka izolacja kanału
Niska strata wtrąceniowa
Wysoka niezawodność i stabilność
3. aplikacje:
EDFA
FTTH
System CATV
System WDM
Aplikacje
Dostęp do sieci
Systemy Metro WDM
Systemy WDM dalekiego zasięgu
Sieci korporacyjne
Dane techniczne
| Pozycja | Jednostka | Parametry |
| Odstępy między kanałami | GHz | 200 |
| Zakres długości fali | Kanały ITU w paśmie C lub L 186,6 do 196,1 THz | |
| Pasmo przepustowe | GHz | ≥ +/- 33 |
| Tętnienie pasma transmisji | dB | ≤0,3 |
| Utrata wstawienia przekładni | dB | ≤1,0 |
| Tętnienie pasma odbicia | dB | ≤0,2 |
| Strata w wyniku odbicia | dB | ≤0,4 |
| Izolacja transmisji (kanał sąsiedni) | dB | ≥30 |
| Izolacja transmisji (kanał nieregulowany) | dB | ≥50 |
| Izolacja refleksyjna | dB | ≥13 |
| Strata zależna od polaryzacji | dB | ≤0,2 |
| Dyspersja w trybie polaryzacji | ps | ≤0,2 |
| Kierunkowość | dB | ≥50 |
| Utrata zwrotu | dB | ≥45 |
| Obsługa mocy optycznej | mW | ≥500 |
| Obciążenie rozciągające | N. | ≥5 |
| Zakres temperatury pracy | Od -5 do 70 | |
| Zakres temperatur przechowywania | Od -40 do +85 ° C | |
| Rodzaj włókna | SMF-28e | |
| Wymiar paczki | mm | 5,5 x 34 mm |
Uwaga: Wszystkie specyfikacje dotyczą urządzeń bez złączy i są gwarantowane
długość fali, polaryzacja i temperatura.
Rysunek wymiarowy( mm)
Wykres spektralny (dB)
Informacje dotyczące zamawiania
| Produkt | Częstotliwość kanału | Rura | Długość włókna | Złącze |
| 200G | Siatka ITU | 1 = włókno 250um | 1 = 0,5 +/- 0,1 m | 0 = brak złącza |
| Filtr DWDM | W paśmie C. | 2 = włókno 900um | 2 = 1,0 +/- 0,1 m | 1 = FC / UPC |
| 3 = Inne | 3 = inne | 2 = FC / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
