Szczegóły Produktu:
|
| typ trybu: | tryb pojedyńczy | utrata wtrąceniowa: | ≤ 2,5 dB |
|---|---|---|---|
| Rodzaj złącza: | SC / UPC | Nuber of Channels: | 8 kanałów |
| Długość fali: | 1470–1610 nm | Tętnienie pasma: | ≤0,30dB |
| Utrata zwrotu: | ≥45dB | Derectivity: | ≥50dB |
| Rodzaj włókna: | Corning SMF-28 ultra | ||
| High Light: | wdm w światłowodzie,ścienna puszka zakończeniowa |
||

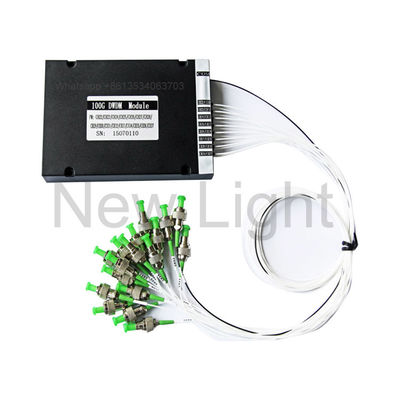

4 8 16 18-kanałowy moduł WDM CWDM DWDM MUX Demux, rozdzielacz FWDM
1 . 1. Description Opis
Dense wavelength division multiplexer(DWDM) is based on the membrane filter technique and proprietary non-flux metal bonding micro-optics packaging design, within ITU wavelengths to achieve uplink and downlink. Multiplekser z gęstym podziałem długości fali (DWDM) jest oparty na technice filtracji membranowej i opatentowanym mikrostoptykowym projekcie opakowania z metalowym wiązaniem nie topnikowym, w zakresie długości fal ITU w celu uzyskania połączenia wstępującego i łącza nadawczego. It provides ITU channel center wavelength, low insertion loss, high channel isolation, low power consumption, wide passband characteristics, no glue loop, excellent thermal stability and reliability and so on. Zapewnia długość fali środkowej kanału ITU, małą stratę wtrąceniową, wysoką izolację kanału, niskie zużycie energii, szerokie pasmo przenoszenia, brak pętli kleju, doskonałą stabilność termiczną i niezawodność i tak dalej. In a telecommunications network system, it can be used for uplink or downlink optical signal. W systemie sieci telekomunikacyjnej może być stosowany do sygnału optycznego w łączu w górę lub w łączu w dół.
2. cechy
♦ Niski ubytek wtrąceniowy
♦ Wysoka izolacja kanału
♦ Ścieżka optyczna nie zawiera żywic epoksydowych
♦ Doskonała stabilność termiczna i niezawodność
♦ Zgodność Telcordia GR-1221 i norma ochrony środowiska RoHS
3. Aplikacja
♦ Sieć DWDM
♦ Dodaj / upuść system
♦ System światłowodowy CATV
♦ Metro / sieć dostępu
♦ Wzmacniacz światłowodowy
Aplikacje
Dostęp do sieci
Systemy Metro WDM
Systemy WDM dalekiego zasięgu
Sieci korporacyjne
Dane techniczne
| Pozycja | Jednostka | Parametry |
| Odstępy między kanałami | GHz | 200 |
| Zakres długości fali | Kanały ITU w paśmie C lub L 186,6 do 196,1 THz | |
| Pasmo przepustowe | GHz | ≥ +/- 33 |
| Tętnienie pasma transmisji | dB | ≤0,3 |
| Utrata wstawienia przekładni | dB | ≤1,0 |
| Tętnienie pasma odbicia | dB | ≤0,2 |
| Strata w wyniku odbicia | dB | ≤0,4 |
| Izolacja transmisji (kanał sąsiedni) | dB | ≥30 |
| Izolacja transmisji (kanał nieregulowany) | dB | ≥50 |
| Izolacja refleksyjna | dB | ≥13 |
| Strata zależna od polaryzacji | dB | ≤0,2 |
| Dyspersja w trybie polaryzacji | ps | ≤0,2 |
| Kierunkowość | dB | ≥50 |
| Utrata zwrotu | dB | ≥45 |
| Obsługa mocy optycznej | mW | ≥500 |
| Obciążenie rozciągające | N. | ≥5 |
| Zakres temperatury pracy | Od -5 do 70 | |
| Zakres temperatur przechowywania | Od -40 do +85 ° C | |
| Rodzaj włókna | SMF-28e | |
| Wymiar paczki | mm | 5,5 x 34 mm |
Uwaga: Wszystkie specyfikacje dotyczą urządzeń bez złączy i są gwarantowane
długość fali, polaryzacja i temperatura.
Rysunek wymiarowy( mm)
Wykres spektralny (dB)
Informacje dotyczące zamawiania
| Produkt | Częstotliwość kanału | Rura | Długość włókna | Złącze |
| 200G | Siatka ITU | 1 = włókno 250um | 1 = 0,5 +/- 0,1 m | 0 = brak złącza |
| Filtr DWDM | W paśmie C. | 2 = włókno 900um | 2 = 1,0 +/- 0,1 m | 1 = FC / UPC |
| 3 = Inne | 3 = inne | 2 = FC / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
