Złącza światłowodowe SC / FC / LC / MPO 0,9 / 2,0 / 3,0 mm, złącze światłowodowe St

Performance of optical fiber connectors can be quantified by insertion loss and return loss. Wydajność złączy światłowodowych można określić ilościowo na podstawie strat wtrąceniowych i strat powrotnych. Measurements of these parameters are now defined in IEC standard 61753-1. Pomiary tych parametrów są teraz zdefiniowane w normie IEC 61753-1. The standard gives five grades for insertion loss from A (best) to D (worst), and M for multimode. Norma podaje pięć stopni utraty tłumienia od A (najlepsza) do D (najgorsza) i M dla trybu wielomodowego. The other parameter is return loss, with grades from 1 (best) to 5 (worst). Drugim parametrem jest strata zwrotu, z ocenami od 1 (najlepsza) do 5 (najgorsza).
A variety of optical fiber connectors are available, but SC and LC connectors are the most common types of connectors on the market.[2] Dostępne są różnorodne złącza światłowodowe, ale złącza SC i LC są najpopularniejszymi typami złączy na rynku. [2] Typical connectors are rated for 500–1,000 mating cycles.[3] Typowe złącza są oceniane na 500–1 000 cykli łączenia. [3] The main differences among types of connectors are dimensions and methods of mechanical coupling. Główne różnice między rodzajami złącz to wymiary i metody sprzęgania mechanicznego. Generally, organizations will standardize on one kind of connector, depending on what equipment they commonly use. Zasadniczo organizacje standaryzują jeden rodzaj złącza, w zależności od tego, jakiego sprzętu zwykle używają.
W wielu aplikacjach dla centrów danych małe (np. LC) i wielowłóknowe (np. MTP / MPO) zastąpiły większe, starsze style (np. SC), umożliwiając więcej portów światłowodów na jednostkę miejsca w szafie.
Outside plant applications may require connectors be located underground, or on outdoor walls or utility poles. Zewnętrzne instalacje mogą wymagać umieszczenia łączników pod ziemią lub na ścianach zewnętrznych lub słupach. In such settings, protective enclosures are often used, and fall into two broad categories: hermetic (sealed) and free-breathing. W takich ustawieniach często stosuje się obudowy ochronne, które dzielą się na dwie szerokie kategorie: hermetyczne (szczelne) i swobodne oddychanie. Hermetic cases prevent entry of moisture and air but, lacking ventilation, can become hot if exposed to sunlight or other sources of heat. Obudowy hermetyczne zapobiegają przedostawaniu się wilgoci i powietrza, ale przy braku wentylacji mogą się nagrzewać pod wpływem światła słonecznego lub innych źródeł ciepła. Free-breathing enclosures, on the other hand, allow ventilation, but can also admit moisture, insects and airborne contaminants. Z drugiej strony, swobodnie oddychające obudowy umożliwiają wentylację, ale mogą również dopuszczać wilgoć, owady i zanieczyszczenia w powietrzu. Selection of the correct housing depends on the cable and connector type, the location, and environmental factors. Wybór właściwej obudowy zależy od typu kabla i złącza, lokalizacji i czynników środowiskowych.

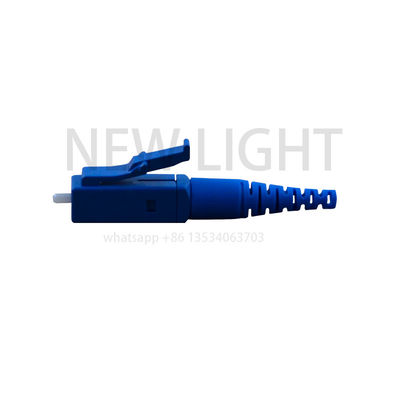

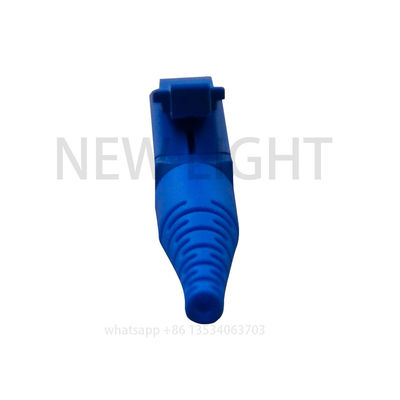

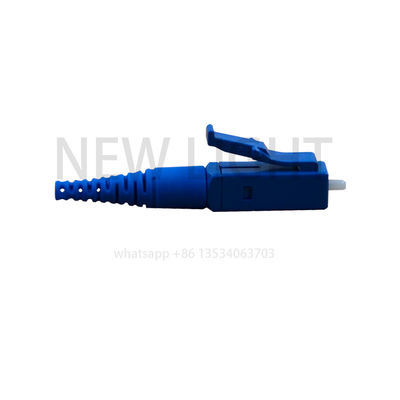

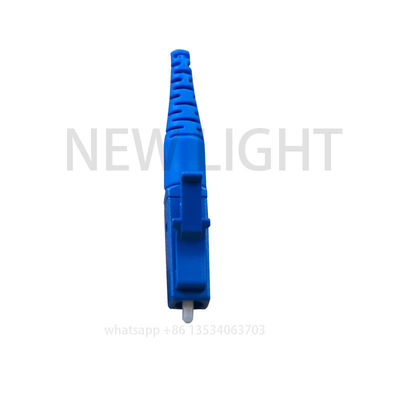

Złącza światłowodowe 0,9 / 2,0 / 3,0 mm SC / FC / LC / ST / MPO / E2000

Funkcje:

--- Niska utrata wtrącenia i utrata odbicia wstecznego
--- Wstępnie wypukła powierzchnia końcowa tulei
--- Precyzyjny klucz przeciwobrotowy
--- Niklowany korpus z mosiądzu
--- Buty w stylu Telcordia
--- Swobodnie pływająca ceramiczna tuleja



Parametr

więcej złącza w celach informacyjnych

Jak zamówić

1. Typ złącza: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Typ trybu: tryb pojedynczy (UPC i APC) / tryb wieloosobowy (PC)
3. Średnica kabla: 0,9 / 2,0 / 3,0 mm (można dostosować inną średnicę)
4. Materiał powłoki: PVC / LSZH
5. liczba włókien: prosty / dupleks / 4-rdzeniowy / 6-rdzeniowy / 8-rdzeniowy / 12-rdzeniowy / 24-rdzeniowy / 48-rdzeniowy / 96-rdzeniowy i tak dalej
6. Typ kabla: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Długość kabla krosowego: zgodnie z wymaganiami
8. Złącze MPO / MTP powinno poinformować nas, która metoda (typ A / typ B / typ C), męski lub żeński, liczba włókien (włókno 4/8/12/16/24/32)
