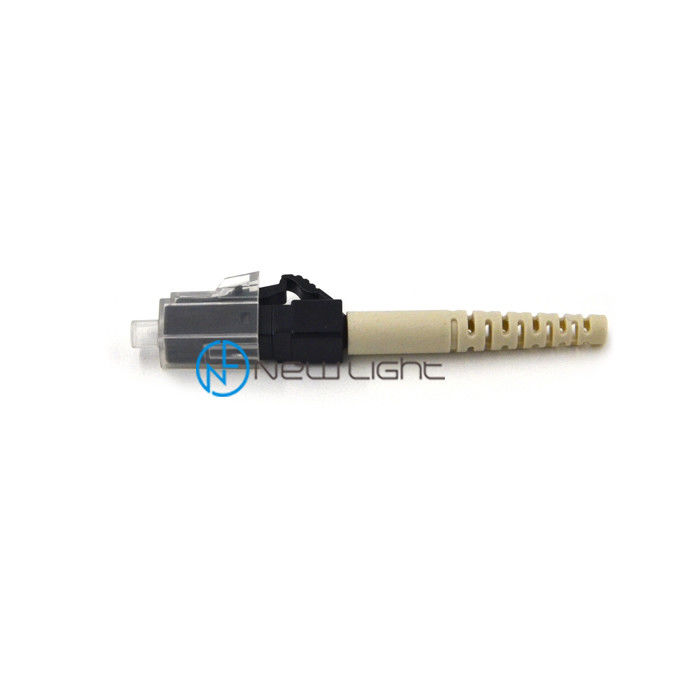

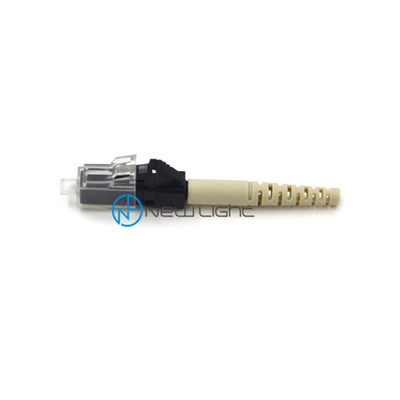

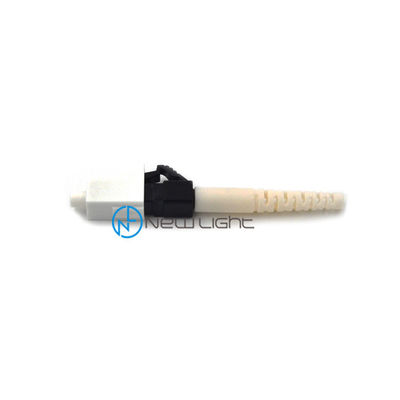

Sieci LAN WAN LC SX 0,9 mm 3,0 mm Złącze LC do LC

Złącze LC SX wielomodowe jednomodowe 0,9 mm 2,0 mm 3,0 mm LC-LC

Złącza światłowodowe są wyjątkowe.Kable światłowodowe zamiast sygnałów elektrycznych przesyłają impulsy świetlne, dlatego zakończenia muszą być dużo dokładniejsze.Zamiast jedynie pozwalać pinom na styk metal-metal, złącza światłowodowe muszą idealnie dopasować mikroskopijne włókna szklane, aby umożliwić komunikację.Chociaż istnieje wiele różnych typów złączy światłowodowych, mają one podobne cechy konstrukcyjne.Simplex vs. duplex: Simplex oznacza 1 złącze na koniec, a dupleks oznacza 2 złącza na koniec.Złącze światłowodowe składa się z trzech głównych elementów: ferruli, korpusu złącza i mechanizmu sprzęgającego.

Złącze światłowodowe LC to urządzenie mechaniczne przeznaczone do wyrównania złącz światłowodowych.Zawiera tuleję interkonektową, która utrzymuje razem oba ferrule.
Adaptery światłowodowe są typu kołnierzowego w obudowie z tworzywa sztucznego;Adaptery jednomodowe mają tuleję ceramiczną, a adaptery światłowodowe wielomodowe - tuleję z brązu.

APLIKACJE

· CATV
· Aktywne zakończenie urządzenia
· Sieci telekomunikacyjne
· Metro
· Sieci lokalne (LAN)
· Sieci przetwarzania danych
· Sprzęt testowy
· Precyzyjne instalacje
· Sieci rozległe (WAN)
· Przemysł, medycyna i wojsko

FUNKCJA

· Niska tłumienność wtrąceniowa i odbicie wsteczne
· Jednoczęściowa konstrukcja i konstrukcja odporna na rozciąganie
· Swobodnie pływająca tuleja ceramiczna z promieniem wstępnym
· Precyzyjny klucz przeciwobrotowy i korpus odporny na korozję
· Różnorodność typów i kolorów butów

Złącze APC to typ złącza światłowodowego, który minimalizuje odbicia wsteczne dzięki polerowaniu pod kątem od 5 ° do 15 ° na powierzchniach czołowych.Jak pokazano na poniższym obrazku.

Złącza polerowane kątowo należy łączyć tylko z innymi złączami polerowanymi pod kątem.Dopasowanie do polerowanego złącza bez kąta powoduje bardzo duże tłumienie wtrąceniowe.Generalnie polerowane kątowo złącza mają większe tłumienie wtrąceniowe niż dobrej jakości proste złącza fizyczne.
Złącza o jakości „Ultra” mogą po podłączeniu osiągnąć odbicie wsteczne porównywalne ze złączem kątowym, ale połączenie kątowe zachowuje odbicia z tyłu nawet po odłączeniu wyjściowego końca światłowodu.

Połączenia kątowo-polerowane wyróżniają się w sposób widoczny dzięki zastosowaniu zielonej osłony odciążającej lub zielonego korpusu złącza.Części są zazwyczaj identyfikowane poprzez dodanie „/ APC” do nazwy.
Na przykład kątowe złącze FC może być oznaczone jako FC / APC, kątowe złącze LC może być oznaczone jako LC / APC itp.

Wartość strat odbiciowych dla współpracujących złączy APC w terenie będzie zwykle większa niż -65 dB.W przypadku połączenia UPC jest to zwykle -55 dB.
Gdy złącza są niepowiązane - na przykład nieużywane porty w ramce dystrybucyjnej FTTP - strata odbicia dla złączy APC wynosi -65 dB lub więcej, w porównaniu ze złączami UPC, które będą w okolicy 14 dB.

Cechy:

► Zgodne z IEC 61754-20 i TIA 604-2

► Niska tłumienność i odbicie wsteczne

► Obudowa w kształcie bagnetu dla łatwego zakończenia

► Korpus z mosiądzu niklowanego

► Okucie ceramiczne z cyrkonu z wysokiej jakości wykończeniem z PC

► Zgodność z RoHS, REACH SvHC

Aplikacje:

► Sieci lokalne

► Sieci przetwarzania danych

► Aplikacja dystrybucyjna

► Dystrybucja lokali

► Sprzęt testowy i laboratoryjny

Łatwość użycia

Parametr

więcej złącza w celach informacyjnych

Jak zamówić

1. Typ złącza: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Typ trybu: tryb pojedynczy (UPC i APC) / tryb multi (PC)
3. Średnica kabla: 0,9 / 2,0 / 3,0 mm (można dostosować inną średnicę)
4. Materiał powłoki: PVC / LSZH
5. liczba włókien: prosty / dupleks / 4 rdzenie / 6 rdzeni / 8 rdzeni / 12 rdzeni / 24 rdzenie / 48 rdzenie / 96 rdzenie i tak dalej
6. Typ kabla: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Długość kabla krosowego: zgodnie z wymaganiami
8. złącze MPO / MTP powinno poinformować nas, która metoda (typ A / typ B / typ C), męska czy żeńska, liczba włókien (włókno 4/8/12/16/24/32)
