Szczegóły Produktu:
|
| Złącze: | MPO / MTP | Rodzaj złącza: | MPO/SC |
|---|---|---|---|
| temperatura robocza: | -40 ℃ ~ + 80 ℃, 40 ~ + 85 | utrata wtrąceniowa: | Standardowa strata i elita |
| Rodzaj: | Multi-mode | Gwarancja: | 1 rok |
| Materiał: | Tworzywa sztuczne i stop aluminium | Długość fali: | 850nm / 1310nm / 1550nm |
| Pojemność: | SC Max 12 rdzeni / LC Max 24 rdzeni | ||
| High Light: | Moduł kasety 24f Array MPO,moduł kasety SM MM MPO,moduł kasety Fanout MPO MTP |
||

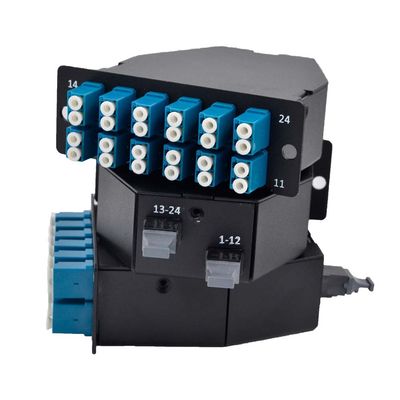

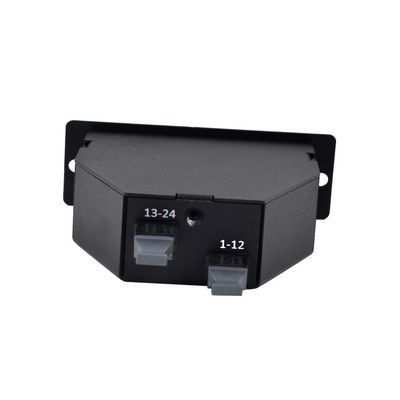

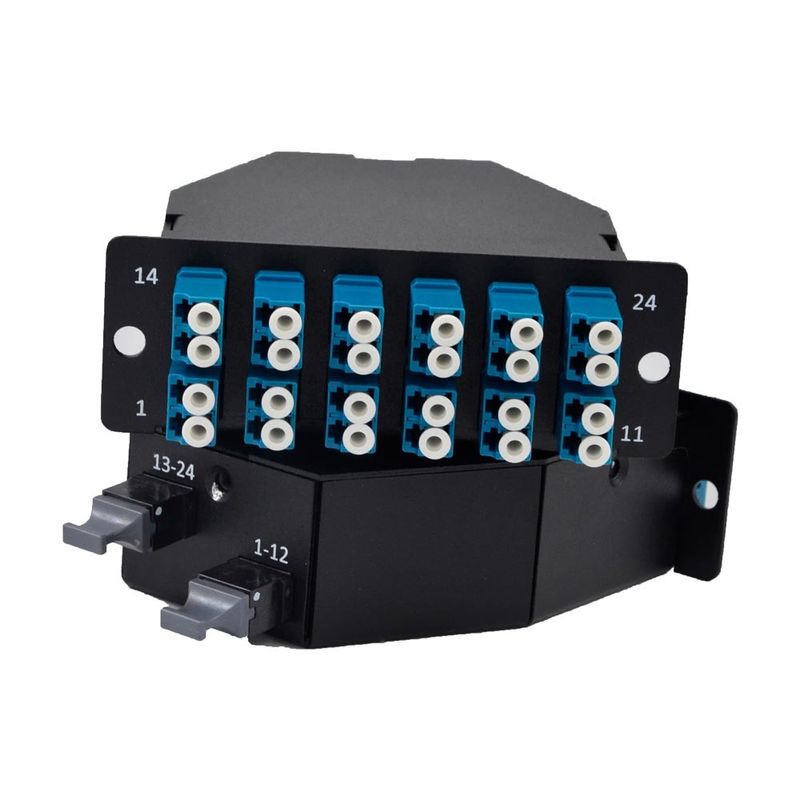

Niskostratny moduł kasetowy SM / MM 24 fiber array elite MPO / MTP Fanout
Opis modułu kasety MPO / MTP Fanout
Moduły kaset MPO / MTP zapewniają bezpieczne przejście między złączami dyskretnymi MPO / MTP i LC lub SC.Zapewniają szybki, niezawodny i wydajny sposób na wdrożenie do 24 portów światłowodowych LC lub 12 SC w jednym module. Moduły można montować w obudowie wieloslotowej 1U lub 4U 19”.Są one dostępne w kablach wielomodowych i jednomodowych.
Cechy modułu kasety MPO / MTP Fanout
Wysoka gęstość i mała konstrukcja, łatwa i szybka instalacja.
Dostępne w wersjach 12/24/48 włókien.
Połączenia w terenie o gwarantowanej jakości i upraszczające trasowanie światłowodów.
Modułowe zarządzanie systemem, łatwa rekonfiguracja pod kątem ruchów, dodawania i zmian.
Dopasowana polaryzacja włókien w module.
Zastosowania modułu kasetowego MPO / MTP Fanout
Infrastruktura centrum danych.
Zarządzanie włóknami o wysokiej gęstości.
Sieci telekomunikacyjne i sieci szerokopasmowe / CATV.
Lokale LAN/WAN
Adapter męski MPO z Moduł kasetowy MPO / MTP Fanout
Materiał: politereftalan butylenu (PBT)
Kolor czarny
Cykle krycia: 1000 cykli krycia
Osłona przeciwpyłowa: TPR
Kolor czarny
Strata wtrąceniowa: <0,5dB
Materiałz Moduł kasetowy MPO / MTP Fanout:
Obudowa kasety:
Materiał: stop aluminium
Wykończenie powierzchni: czarny lakier proszkowy
| Liczba włókien | 12 / 24 | Tryb światłowodowy | OM3 50/125 μm |
| Typ złącza przedniego | 12 LC UPC Duplex | Typ złącza tylnego | 1x MPO UPC męski (przypięty) |
| Adapter MPO | Klawisz w górę do klawisza w dół | Włókno szklane | Corning ClearCurve® |
| Utrata wtrąceniowa | MPO≤0,35 dB, LC≤0,2 dB | Utrata zwrotu | MPO≥20dB, LC≥30dB |
| temperatura robocza | 0°C do 70°C | Temperatura przechowywania | -40°C do 75°C |
| Wymiary (WxSxG) | 1,38''x4,29''x4,64'' (35x109x118 mm) | Podanie | Dopasowanie do kasety typu AF |
Właściwości wydajności z Moduł kasetowy MTP / MPO :
| Złącze przednie | Dupleks LC/SC |
| Materiał rękawa | Ceramika cyrkonowa |
| Utrata wtrąceniowa | Tryb wielomodowy: UPC ≤ 0,2 dB Tryb pojedynczy: APC ≤ 0,3 dB UPC ≤ 0,2 dB |
| Utrata zwrotu | Tryb wielomodowy: UPC ≥30dB Tryb pojedynczy: APC ≥60dB UPC ≥50dB |
Ilustracja polaryzacjiz Kaseta jednomodowa :
Mówiąc prościej, złącze MTP®, jak opisano przez US Conec, jest „wysokowydajnym złączem MPO z wieloma udoskonaleniami produktów inżynieryjnych, poprawiającymi wydajność optyczną i mechaniczną w porównaniu z ogólnymi złączami MPO”.Złącza MTP® i MPO są w pełni kompatybilne.
MTP to marka amerykańskich złączy Conec, a złącza marki MTP® są w pełni zgodne z normą IEC 61754-7 i TIA 604-5 – Type MPO.
Niektóre zalety i różnice między złączami MTP® i MPO obejmują:
