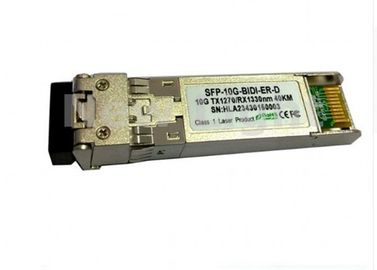

Szczegóły Produktu:
|
| Nazwa: | Transceiver SFP BIDI | Dystans: | 40KM |
|---|---|---|---|
| Tryb: | Tryb pojedyńczy | Prędkość przesyłu danych: | 10g |
| Długość fali: | 1270 / 1330nm | Typ złącza: | LC |
| High Light: | gigabitowy transceiver ethernetowy,transceiver światłowodowy jednomodowy |
||
ABSOLUTNE MAKSYMALNE RATINGI
| Parametr | Symbol | Min. | Max. | Jednostka | Uwaga |
| Napięcie zasilania | Vcc | -0,5 | 4.0 | V | |
| Temperatura przechowywania | -40 | 85 | DO | ||
| Względna wilgotność | 85 | % |
Uwaga: Naprężenie przekraczające maksymalne bezwzględne wartości znamionowe może spowodować trwałe uszkodzenie modułu
Cecha:
* Obsługuje szybkości transmisji danych 9,95 Gb / s do 10,3 Gb / s
* Simplex LC Connector Bi-Directional SFP + Transceiver optyczny
* Zgodny z Digital Diagnostic SFF-8472
* Hot pluggable
* 1: 1270nm Nadajnik laserowy DFB, odbiornik 1330nm
2: 1330nm Nadajnik laserowy DFB, odbiornik 1270nm
* Do 40 km na SMF 9 / 125um
* Zgodny z SFP + MSA SFF-8431
* Temperatura obudowy: od 0 do 70 ° C
Aplikacje:
* 10GBASE-ER przy 10,3125 Gb / s
* 10 GBASE-EW przy 9,953 Gb / s
* Inne łącza optyczne
GERERALNA CHARAKTERYSTYKA OPERACYJNA
| Parametr | Symbol | Min. | Typ | Max. | Jednostka | Uwaga | |
| Szybkość przesyłania danych | Ethernet | 10.3125 | Gb / s | ||||
| Fibre Channel | 10,518 | ||||||
| Napięcie zasilania | Vcc | 3.13 | 3.3 | 3,47 | V | ||
| Vcc | V | ||||||
| Prąd zasilania | Icc 5 | mama | |||||
| Icc 3 | 400 | mama | |||||
| Temp. | Tc | 0 | 70 | DO | |||
CHARAKTERYSTYKA WEJŚCIA / WYJŚCIA ELEKTRYCZNEGO
l Nadajnik
| Parametr | Symbol | Min. | Typ | Max. | Jednostka | Uwaga | |
| Różn. wahanie napięcia wejściowego | 120 | 820 | mVpp | 1 | |||
| Tx Wyłącz wejście | H | VIH | 2.0 | Vcc + 0.3 | V | ||
| L | VIL | 0 | 0,8 | ||||
| Wyjście błędu Tx | H | VOH | 2.0 | Vcc + 0.3 | V | 2 | |
| L | VOL | 0 | 0,8 | ||||
| Wejście Diff. Impedancja | Zin | 100 | Ω | ||||
l Odbiornik
| Parametr | Symbol | Min. | Typ | Max. | Jednostka | Uwaga | |
| Różn. wahanie napięcia wyjściowego | 340 | 650 | 800 | mVpp | 3 | ||
| Wyjście Rx LOS | H | VOH | 2.0 | Vcc + 0.3 | V | 2 | |
| L | VOL | 0 | 0,8 | ||||
Uwaga 1) TD +/- są wewnętrznie sprzężone prądem przemiennym z różnicowym zakończeniem 100Ω wewnątrz modułu.
Uwaga 2) Tx Fault i Rx LOS są wyjściami typu open collector, które należy podciągnąć za pomocą rezystorów o wartości od 4,7k do 10kΩ na płycie głównej. Podnieś napięcie między 2,0 V a Vcc + 0,3 V.
Uwaga 3) Wyjścia RD +/- są wewnętrznie sprzężone prądem przemiennym i powinny być zakończone za pomocą 100 Ω (różnicowy) na urządzeniu SERDES.
CHARAKTERYSTYKA OPTYCZNA
l Nadajnik
| Parametr | Symbol | Min. | Typ | Max. | Jednostka | Uwaga |
| Działająca długość fali | 1260 | 1270 | 1280 | nm | ||
| 1320 | 1330 | 1340 | ||||
| Zdrowaśka. moc wyjściowa (Enabled) | Po | 0 | 4 | dBm | 1 | |
| Współczynnik ekstynkcji | ER | 5 | dB | 1 | ||
| Szerokość spektralna RMS | Δλ | 1 | nm | |||
| Czas narastania / opadania (20% ~ 80%) | Tr / Tf | 50 | ps | 2 | ||
| Optyczna amplituda modulacji | OMA | -6.2 | dBm | |||
| Kara za rozproszenie | 1 | dB | ||||
| Wyjście Oko optyczne | Zgodny z IEEE 0802.3ae | |||||
l Odbiornik
| Parametr | Symbol | Min. | Typ | Max. | Jednostka | Uwaga |
| Działająca długość fali | 1320 | 1330 | 1340 | nm | ||
| 1260 | 1270 | 1280 | ||||
| Wrażliwość | Psen | -15 | dBm | 3 | ||
| Min. przeciążać | Pimax | 0,5 | dBm | |||
| LOS Assert | Rocznie | -30 | dBm | |||
| LOS Odmówić | Pd | -16 | dBm | |||
| Histereza LOS | Pd-Pa | 0,5 | 4 | dB |
Uwaga 1) Zmierzona przy 10,3125b / s przy PRBS 2 31-1 wzorzec testowy NRZ.
Uwaga 2) 20% ~ 80%
Uwaga 3) W najgorszym przypadku ER, zmierzone przy 10,3125 Gb / s przy PRBS 2 31 - 1 NRZ wzór testowy dla BER <1x10 -12
PIN DEFINICJE I FUNKCJE
| Kołek | Symbol | Nazwa / opis |
| 1 | VEET [1] | Nadajnik uziemienia |
| 2 | Tx_FAULT [2] | Usterka nadajnika |
| 3 | Tx_DIS [3] | Wyłączenie nadajnika. Moc lasera wyłączona na wysokim lub otwartym |
| 4 | SDA [2] | 2-przewodowa linia danych interfejsu szeregowego |
| 5 | SCL [2] | 2-przewodowa linia zegara szeregowego interfejsu |
| 6 | MOD_ABS [4] | Moduł nieobecny. Uziemione w module |
| 7 | RS0 [5] | Stawka Wybierz 0 |
| 8 | RX_LOS [2] | Wskaźnik utraty sygnału. Logiczne 0 oznacza normalne działanie |
| 9 | RS1 [5] | Stawka Wybierz 1 |
| 10 | VEER [1] | Strefa odbiornika |
| 11 | VEER [1] | Strefa odbiornika |
| 12 | R & D- | Odbiornik Odwrócił dane. AC w połączeniu |
| 13 | RD + | Odbiornik DATA się. AC w połączeniu |
| 14 | VEER [1] | Strefa odbiornika |
| 15 | VCCR | Zasilacz odbiornika |
| 16 | VCCT | Zasilanie nadajnika |
| 17 | VEET [1] | Nadajnik uziemienia |
| 18 | TD + | Dane przetwornika w. AC Coupled |
| 19 | TD- | Przetwornik odwrócił dane w. Sprzężone AC |
| 20 | VEET [1] | Nadajnik uziemienia |
