Szczegóły Produktu:
|
| Kolor: | Zielony | Nazwa: | Kabel krosowy MPO |
|---|---|---|---|
| Złącze: | MPO-MPO | Długość: | 0,5 metra |
| Tryb: | Wielomodowy | OEM: | Dostępne |
| High Light: | kabel mpo do mpo,kabel mpo fanout |
||

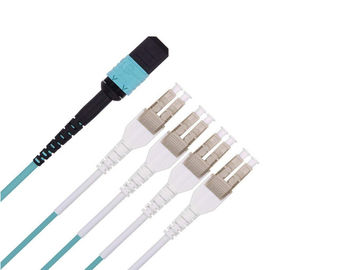

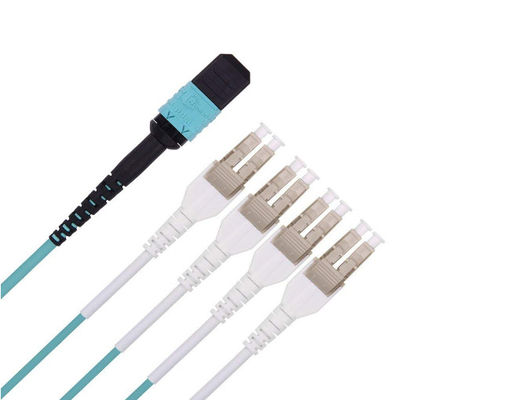

12 rdzeni MPO / MTP Zespoły kabli tulejowych / Kabel łączący MPO / MTP, kabel OM2 / OM3 / OM4
Opis:

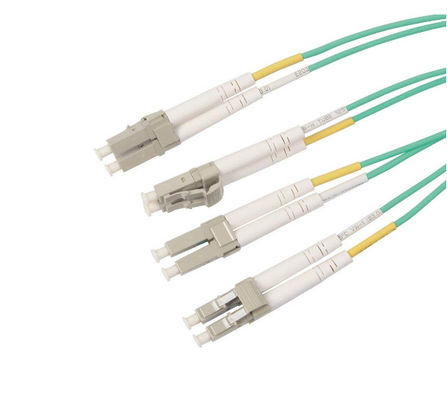

Złącze światłowodowe: LC, ST, FC, SC, MTRJ, DIN, D4, E2000, MPO
Typ interfejsu okucia: APC, PC, UPC
Rdzenie światłowodowe: Simplex, duplex
Typ włókna; wielomodowy (50/125) / (62,5 / 125), jednomodowy (9/125)
Średnica włókna (mm): Φ 0,9, φ 2,0, Φ 3,0
Długość kabla; dostosuj
Powierzchnia czołowa złącza: wymagania dotyczące geometrii powierzchni czołowej MPO: EN50377-15-1
Jakość polerowania :: Polerowana jakość powierzchni czołowej: IEC61300-3-35
Nasze kable krosowe MPO są przeznaczone dla rozwiązań centrów danych obsługujących topologie takie jak 10
Gigabit Ethernet, Fibre Channel lub Infiniband - zgodnie ze standardami centrum danych EN50173-5 i
ISO / IEC 24764.

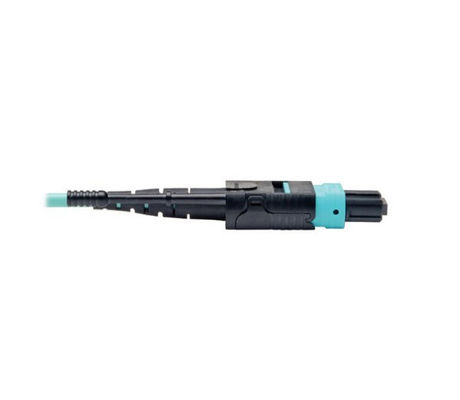

Szczegóły MPO:
Kable krosowe MPO służą do tworzenia połączeń między kasetami MPO lub połączeniami z aktywnym sprzętem z interfejsem MPO / MTP.
W przypadkach, gdy kabel krosowy MPO jest podłączony (za pomocą złącza MPO) do innego kabla krosowego MPO, jedno z dwóch złączy MPO musi być męskie (wyposażone w szpilki).
Kable krosowe MPO są dostępne w 3 różnych konfiguracjach map przewodów: Straight, Total Flipped lub Pair Flipped
Kable krosowe MPO są dostępne w światłowodach wielomodowych i jednomodowych.
Aplikacje
Wydajność zakończenia składania MTP / MPO:
| Typ / wydajność | Jednomodowy (APC polish) | Multimode (PC / Flat Polish) | ||
| Standard | Elite Low Loss | Standard | Elite Low Loss | |
| Maksymalna utrata insercji | ≤ 0,75 dB | ≤ 0,35dB | ≤ 0,60dB | ≤ 0,35dB |
| Strata zwrotna | ≥ 50 dB | Nie dotyczy | ||
| temperatura robocza | -40 ° C do 80 ° C | 40 ° C do 80 ° C | ||
| Długość fali testowej | 1310nm | 850 nm | ||
Standard produktów MTP:
Ø Spełnia normę IEC IEC-61754-7; JIS C5982; TIA-604-5 (FOCIS5); Zgodność z Telcordia GR-1435-CORE
Ø Okablowanie strukturalne według TIA-568-C
Ø Optyka równoległa
- Zgodność z Optical Internetworking Forum (OIF)
- Zgodność z InfiniBand
Ø InfiniBand
- Zgodny z 10G Fibre Channel
- 40G i 100G IEEE 802.3
- QSFP
| Typ złącza | Testowanie przedmiotów | Min | Max |
| MTP PC | ROC_X (abs) (mm) | 500 | |
| ROC_Y (abs) (mm) | 50 | ||
| Kąt_X (deg) | -0,2 | 0,2 | |
| Kąt_Y (deg) | -0,2 | 0,2 | |
| Max.DH.All Fiber (nm) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| Max. Core Dip (nm) | -300 | 300 | |
| Wysokość włókna (nm) | -300 | 300 | |
| ROC_X (abs) (mm) | 1000 | 3000 | |
| MTP APC | ROC_X (abs) (mm) | 500 | |
| ROC_Y (abs) (mm) | 50 | ||
| Kąt_X (deg) | -0,2 | 0,2 | |
| Kąt_Y (deg) | 7.8 | 8.2 | |
| Max.DH.All Fiber (nm) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| Wysokość włókna (nm) |
