Szczegóły Produktu:
|
| typ złącza: | MPO / MTP -LC | materiał: | LSZH |
|---|---|---|---|
| typ trybu: | tryb multi | typ rdzenia: | 12 rdzeń |
| kolor kabla: | magenta | Długość: | Można dostosować |
| Certyfikat: | CE, ISO, RoHS | Czas dostawy: | 2-7 dni roboczych po otrzymaniu wpłaty |
| zdolność produkcyjna: | 500 sztuk / dzień | Termin płatności: | T / T, 30% zaliczki z góry |
| nazwy produktów: | 12 Kable światłowodowe wielomodowe MTP / MPO OM4 50/125 magenta światłowodowe | ||
| High Light: | kabel światłowodowy mpo,kabel mpo do mpo |
||

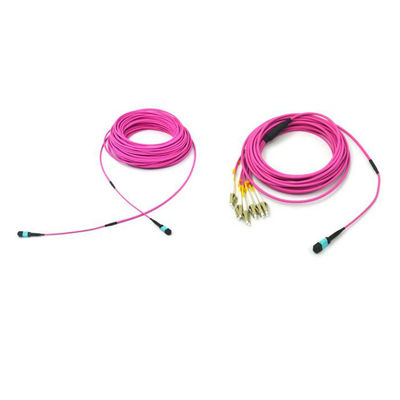

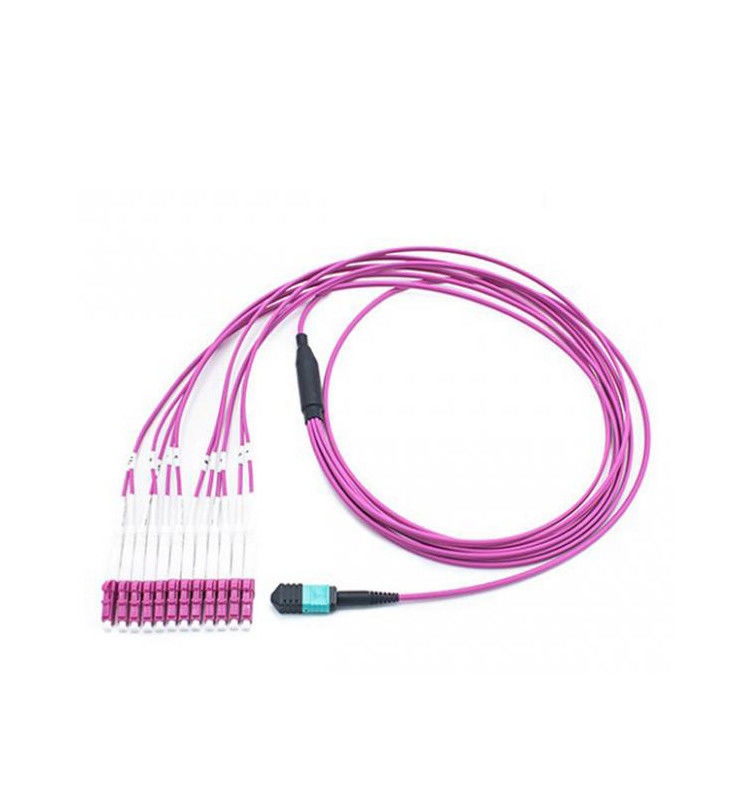

12 Światłowodowy wielomodowy kabel światłowodowy MTP / MPO OM4 50/125 magenta
Kabel Patch Patch MPO zakończony jest złączem MPO na obu końcach. Wszystkie złącza MPO OMC pochodzą z Tajwanu, Japonii, USA itp. Kabel krosowy MPO jest rodzajem złączy kablowych o wysokiej gęstości, które są zwykle używane w trzech obszarach.
1, aplikacja Data Center o wysokim stopniu gęstości
2, Światłowód do budynku
3, Wewnętrzna aplikacja złącza w urządzeniach światłowodowych.
Standard produktów MPO:
Spełnia normy IEC IEC-61754-7; JIS C5982; TIA-604-5 (FOCIS5); Zgodność z Telcordia GR-1435-CORE
Okablowanie strukturalne według TIA-568-C
Optyka równoległa
Zgodne z Optical Internetworking Forum (OIF)
Zgodność z InfiniBand
InfiniBand
- Zgodny z 10G Fibre Channel
- 40G i 100G IEEE 802.3
- QSFP
Uwaga: Maksymalna przepustowość różnych włókien wielomodowych
OM1 - Rdzeń 62,5 um - 10 GBit do 33 metrów, gigabit do 300m
OM2 - 50 um Core - 10GBit do 82 metrów, gigabit do 500m
OM3 - 50 um Core, Laser Optimized - 10GBit do 300 metrów, gigabit do 1000m
OM4 - 50 um Core, Laser Optimized - 10GB do 550 metrów, gigabit do 1000m
Jakie są żądania MPO / MTP ?
a.Zapytanie o powierzchnię:
| 400 X | Błędny opis | Zezwalaj na ilość | |
| Włókno (9um, 50um, 62,5um) | Białe zadrapania | ≤3um | Bez limitów |
| Miejsce | ≤2um | 5 SZT | |
| Wada | / | Niedozwolone | |
| Okładziny (62,5-125um) | Białe zadrapania | ≤3um | Bez limitów |
| ≤5um | 1 SZT | ||
| Czarne zadrapania | ≤3um | 2 szt | |
| Czarny punkt | ≤2um | Bez limitów | |
| ≤5um | 3 SZT | ||
| Wada | ≤2um | Wokół nie ma ograniczeń | |
| ≤15um | Całkowita długość jest mniejsza niż długość boku 1/4 | ||
| Plastikowy pierścień | / | Bez limitów | |
b.Performance:
| MPO / MTP | Standardowa skuwka SM | Króciec niskostratny SM | Standardowa skuwka MM | MM sonda niskostratna | |
| IL Strata | Typowy | 0,35dB | 0,20 dB | 0,35dB | 0,20 dB |
| Max | 0,75 dB | 0,35dB | 0,65dB | 0,35dB | |
| RL | APC ≥ 50dB | ≥ 25 dB | ≥ 35dB | ||
| PC ≥ 40 dB | |||||
| Powtarzalność | ≤0,30dB (Podłącz więcej niż 500 razy) | 0,30 dB (Podłącz więcej niż 1000 razy) | |||
| Wymienność | ≤0,30dB (Z pasującym złączem) | ||||
| Wytrzymałość na rozciąganie | ≤0,30dB (maksymalne napięcie 66N) | ||||
| Zaszokować | ≤ 0,30 dB (10 ~ 55 Hz) | ||||
| Zakres temperatury | -40 ° C ~ + 75 ° C | ||||
c. Wskaźniki interferencji:
| Złącze MPO / MTP | Test wymiarowy 3D |
| Promień krzywizny | X ≥ 2000 mm, Y ≥ 50 mm |
| Wysokość włókna | 1000 ~ 4000 nm |
| Kąt końcowy | X ± 0,3 °, Y ± 0,3 ° |
| Rdzeń zanurzeniowy | ± 300 nm |
d.Length Tolerance:
| Długość (M) | Tolerancja |
| ≤10 | + 10 CM |
| 10 <L≤30 | + 15 CM |
| > 30 | + 10% |
Trzy metody biegunowości Typ A, Typ B i Typ C są używane do zagwarantowania właściwej alokacji dwukierunkowej.
Typowy kabel bagażowy MPO typu A:
Kluczowe adaptery z kluczem w dół, 1 x A do B Duplex Patch Cable i 1 x A do A Duplex Patch Cable.
Kabel bagażowy MPO typu B:
Kluczowe adaptery i 2 x A do A Duplex Patch Cable.
Kabel bagażowy MPO typu C Cross Pair:
Kluczowe adaptery i 2 x A do A Duplex Patch Cable.
Używanie temperatury
-40 ° ~ + 80 °
Podanie :
Wyposażenie testowe
FTTX + LAN
Światłowód CATV
System komunikacji optycznej
Telekomunikacja
Pakowanie:
Spakujemy go za pomocą worka OPP i kartonu na zewnątrz. w celu ochrony towarów nie są uszkodzone podczas dostawy.
Dostawa:
Możemy dostarczyć go drogą powietrzną i morską. zależy od ilości i wymagań.
Zapłata :
Termin płatności: T / T, L / C, PAYPAL / WESTERN UNION / MONEYGRAM. 30% zaliczki z góry. saldo wypłacone przed dostawą.
Okres cenowy: EXW, FOB, CIF, CFR. OD DRZWI DO DRZWI
Więcej produktów :
Posiadamy optyczny patch cord, pigtail, adapter, tłumik, skrzynkę rozdzielczą, złącze Quick Assmembly .etc. Jeśli potrzebujesz więcej produktów lub katalogu, możesz skontaktować się z nami
