Szczegóły Produktu:
|
| typ trybu: | tryb pojedyńczy | utrata wtrąceniowa: | ≤ 2,5 dB |
|---|---|---|---|
| Rodzaj złącza: | SC / UPC | Nuber of Channels: | 8 kanałów |
| Długość fali: | 1470–1610 nm | Tętnienie pasma: | ≤0,30dB |
| Utrata zwrotu: | ≥45dB | Derectivity: | ≥50dB |
| Rodzaj włókna: | Corning SMF-28 ultra | ||
| High Light: | wdm w światłowodzie,ścienna puszka zakończeniowa |
||

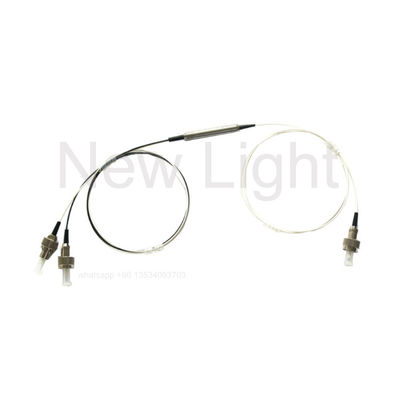

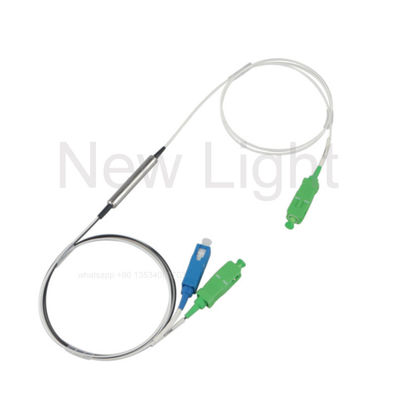

Filtr światłowodowy 3 porty 100G 200G 1X2 Urządzenie DWDM do systemów WDM
Opis
Komponenty DWDM ITU są wynikiem wieloletnich doświadczeń telekomunikacyjnych w filtrach cienkowarstwowych
technology. technologia. Individual components are available on ITU channel spacing of 200 GHz. Poszczególne komponenty są dostępne dla odstępów między kanałami ITU 200 GHz.
These devices exceed the requirements of Telcordia GR-1221. Urządzenia te przekraczają wymagania Telcordia GR-1221. They demonstrate low insertion loss Wykazują małą utratę wtrącenia
oraz niewrażliwość na temperaturę i niezawodne działanie w różnych aplikacjach systemowych.
funkcje
Mała utrata wtrącenia
Wysoka izolacja kanałów
Niska strata zależna od polaryzacji
Wyjątkowa niezawodność i stabilność
Aplikacje
Dostęp do sieci
Systemy Metro WDM
Systemy WDM dalekiego zasięgu
Sieci korporacyjne
Dane techniczne
| Pozycja | Jednostka | Parametry |
| Odstępy między kanałami | GHz | 200 |
| Zakres długości fali | Kanały ITU w paśmie C lub L 186,6 do 196,1 THz | |
| Pasmo przepustowe | GHz | ≥ +/- 33 |
| Tętnienie pasma transmisji | dB | ≤0,3 |
| Utrata wstawienia przekładni | dB | ≤1,0 |
| Tętnienie pasma odbicia | dB | ≤0,2 |
| Strata w wyniku odbicia | dB | ≤0,4 |
| Izolacja transmisji (kanał sąsiedni) | dB | ≥30 |
| Izolacja transmisji (kanał nieregulowany) | dB | ≥50 |
| Izolacja refleksyjna | dB | ≥13 |
| Strata zależna od polaryzacji | dB | ≤0,2 |
| Dyspersja w trybie polaryzacji | ps | ≤0,2 |
| Kierunkowość | dB | ≥50 |
| Utrata zwrotu | dB | ≥45 |
| Obsługa mocy optycznej | mW | ≥500 |
| Obciążenie rozciągające | N. | ≥5 |
| Zakres temperatury pracy | Od -5 do 70 | |
| Zakres temperatur przechowywania | Od -40 do +85 ° C | |
| Rodzaj włókna | SMF-28e | |
| Wymiar paczki | mm | 5,5 x 34 mm |
Uwaga: Wszystkie specyfikacje dotyczą urządzeń bez złączy i są gwarantowane
długość fali, polaryzacja i temperatura.
Rysunek wymiarowy( mm)
Wykres spektralny (dB)
Informacje dotyczące zamawiania
| Produkt | Częstotliwość kanału | Rura | Długość włókna | Złącze |
| 200G | Siatka ITU | 1 = włókno 250um | 1 = 0,5 +/- 0,1 m | 0 = brak złącza |
| Filtr DWDM | W paśmie C. | 2 = włókno 900um | 2 = 1,0 +/- 0,1 m | 1 = FC / UPC |
| 3 = Inne | 3 = inne | 2 = FC / APC | ||
| 3 = SC / UPC | ||||
| 4 = SC / APC | ||||
| 5 = LC |
