Wielokanałowy filtr FWDM Sprzęt komunikacyjny z rur stalowych WDM

Nazwa marki:	New Light
Numer modelu:	WDM
MOQ:	1
Cena £:	1~30
Szczegóły opakowania:	Pakowanie eksportowe
Warunki płatności:	T / T, Western Union, MoneyGram, Paypal

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO ,ROSH

typ trybu:

tryb pojedyńczy

utrata wtrąceniowa:

≤ 2,5 dB

Rodzaj złącza:

SC / UPC

Nuber of Channels:

8 kanałów

Długość fali:

1470–1610 nm

Tętnienie pasma:

≤0,30dB

Utrata zwrotu:

≥45dB

Derectivity:

≥50dB

Rodzaj włókna:

Corning SMF-28 ultra

Możliwość Supply:

1000000

Podkreślić:

wdm w światłowodzie

ścienna puszka zakończeniowa

Opis produktu

4 8 16 18 kanałowy filtr FWDM Sprzęt komunikacyjny z rur stalowych WDM

1 . 1. Description Opis

FTTX Filter WDM module extensively used in EDFA, Raman amplifiers, WDM networks and fiber optics instrumentation is based on Thin Film Filter (TFF) technology. Moduł FTTX Filter WDM szeroko stosowany w EDFA, wzmacniaczach Ramana, sieciach WDM i oprzyrządowaniu światłowodowym oparty jest na technologii Thin Film Filter (TFF). The device combines or separates light at different wavelengths in a wide wavelength range. Urządzenie łączy lub rozdziela światło o różnych długościach fal w szerokim zakresie długości fal. It can expand the capacity of a single fiber to achieve bidirectional communication, so that widely used in optical network upgrade and expansion, or introduce new comprehensive business etc. Może zwiększyć pojemność pojedynczego światłowodu, aby osiągnąć dwukierunkową komunikację, dzięki czemu jest szeroko stosowany w modernizacji i rozbudowie sieci optycznej lub wprowadza nowe kompleksowe przedsięwzięcia itp.

We provide filter-based wavelength division multiplexing (WDM) filter devices that are customized to the particular wavelength bands for your special applications. Zapewniamy urządzenia filtrujące oparte na filtrach multipleksowania z podziałem długości fali (WDM), które są dostosowane do konkretnych pasm długości fali dla twoich specjalnych zastosowań. As you might know, GEPON system itself works on 1310/1490, so CATV signal here is delivered over same fiber using 1550nm, and FWDM is a place where all this get's "mixed". Jak zapewne wiesz, sam system GEPON działa na 1310/1490, więc sygnał CATV jest tutaj dostarczany przez to samo włókno przy użyciu 1550 nm, a FWDM jest miejscem, w którym wszystko to jest „mieszane”.

2 . 2) Feature Funkcja

Niska strata wtrąceniowa

Wysoka izolacja kanału

Szerokie pasmo przenoszenia

Wysoka niezawodność i stabilność

Bez epoksydu na drodze optycznej

3 . 3) Application Podanie

Monitorowanie linii

Komunikacja telekomunikacyjna

Aplikacja komórkowa

Wzmacniacz światłowodowy

Sieć dostępu

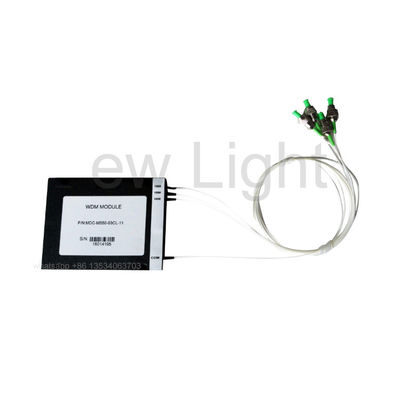

Wielokanałowy filtr FWDM Sprzęt komunikacyjny z rur stalowych WDM 0

Aplikacje

Dostęp do sieci
Systemy Metro WDM
Systemy WDM dalekiego zasięgu
Sieci korporacyjne

Dane techniczne

Pozycja	Jednostka	Parametry
Odstępy między kanałami	GHz	200
Zakres długości fali		Kanały ITU w paśmie C lub L 186,6 do 196,1 THz
Pasmo przepustowe	GHz	≥ +/- 33
Tętnienie pasma transmisji	dB	≤0,3
Utrata wstawienia przekładni	dB	≤1,0
Tętnienie pasma odbicia	dB	≤0,2
Strata w wyniku odbicia	dB	≤0,4
Izolacja transmisji (kanał sąsiedni)	dB	≥30
Izolacja transmisji (kanał nieregulowany)	dB	≥50
Izolacja refleksyjna	dB	≥13
Strata zależna od polaryzacji	dB	≤0,2
Dyspersja w trybie polaryzacji	ps	≤0,2
Kierunkowość	dB	≥50
Utrata zwrotu	dB	≥45
Obsługa mocy optycznej	mW	≥500
Obciążenie rozciągające	N.	≥5
Zakres temperatury pracy		Od -5 do 70
Zakres temperatur przechowywania		Od -40 do +85 ° C
Rodzaj włókna		SMF-28e
Wymiar paczki	mm	5,5 x 34 mm

Uwaga: Wszystkie specyfikacje dotyczą urządzeń bez złączy i są gwarantowane
długość fali, polaryzacja i temperatura.

Rysunek wymiarowy( mm)

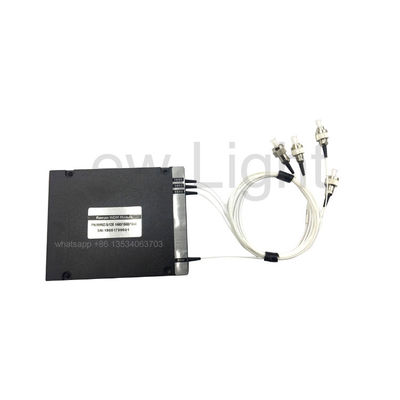

Wielokanałowy filtr FWDM Sprzęt komunikacyjny z rur stalowych WDM 1

Wykres spektralny (dB)

Informacje dotyczące zamawiania

Produkt	Częstotliwość kanału	Rura	Długość włókna	Złącze
200G	Siatka ITU	1 = włókno 250um	1 = 0,5 +/- 0,1 m	0 = brak złącza
Filtr DWDM	W paśmie C.	2 = włókno 900um	2 = 1,0 +/- 0,1 m	1 = FC / UPC
		3 = Inne	3 = inne	2 = FC / APC
				3 = SC / UPC
				4 = SC / APC
				5 = LC

FAQ

1. Czy jesteś prawdziwą fabryką?

Tak, jesteśmy prawdziwą fabryką z 16-letnią historią

2. Jaka jest Twoja marka włókien?

Marki światłowodowe, w tym YOFC FiberHome

3. Jakie są twoje główne produkty?

Patch panel światłowodowy, kaseta światłowodowa MPO i MTP, kable MPO i MTP

Kable światłowodowe zewnętrzne Kable światłowodowe wewnętrzne Kable opadowe FTTH ADSS, Kable krosowe opancerzone wewnętrzne Kable światłowodowe SC LC FC ST MTP Kable optyczne MPO

4. Okres gwarancji jakości produktu?

20 lat gwarancji na kabel światłowodowy

5. Czy masz certyfikat na surowiec?

Budujemy długoterminową współpracę z wykwalifikowanymi dostawcami surowców ISO9001 ROHS

6. Jaki jest twój czas dostawy?

W ciągu 48 godzin dla normalnych rodzajów produktów światłowodowych

7. MOQ: jaka jest twoja minimalna ilość?

MOQ dla zestawu 10 patchcordów kabli światłowodowych

Dla światłowodowych kabli krosowych nie jest wymagane MOQ, ponieważ istnieje zapas dla normalnych rodzajów

8. Czy masz dystrybutora w innym kraju lub w kraju?

Do tej pory sprzedajemy nasze produkty bezpośrednio klientom, a cena fabryczna może być oferowana

9. Płatność

Przy dużych zamówieniach: T / T

W przypadku małych zamówień: T / T i Paypal są dopuszczalne

10. Wysyłka i dostawa

Przy dużych zamówieniach: drogą morską (LCL lub FCL)

W przypadku małych zamówień: drogą morską (LCL) drogą powietrzną lub kurierską, z których każda jest opcjonalna
