LC APC SX Wstępny montaż Części złącza 2,0 mm 3,0 mm złącze światłowodowe LC

Światłowodowe złącze LC jest mechanicznym urządzeniem zaprojektowanym do wyrównywania złącz światłowodowych.Zawiera tuleję połączeniową, która utrzymuje dwie tuleje razem.
Adaptery światłowodowe są kołnierzowe w plastikowej obudowie;Adaptery jednomodowe są z tuleją ceramiczną, a wielomodowe - z tuleją z brązu.

Złącze APC to rodzaj złącza światłowodowego, które minimalizuje odblask dzięki polerowaniu kątowemu od 5 ° do 15 ° na powierzchniach czołowych.Jak pokazano na poniższym obrazku.

Łączniki polerowane pod kątem powinny być łączone tylko z innymi łącznikami polerowanymi pod kątem.Połączenie z polerowanym łącznikiem niepowodującym kąta powoduje bardzo duże straty wtrąceniowe.Zasadniczo polerowane kątowo złącza mają wyższą stratę wtrąceniową niż dobrej jakości proste styki fizyczne.
Złącza jakości „Ultra” mogą osiągnąć porównywalne odbicie od tyłu do złącza kątowego po podłączeniu, ale połączenie kątowe utrzymuje niskie odbicie od tyłu nawet po odłączeniu końca wyjściowego światłowodu.

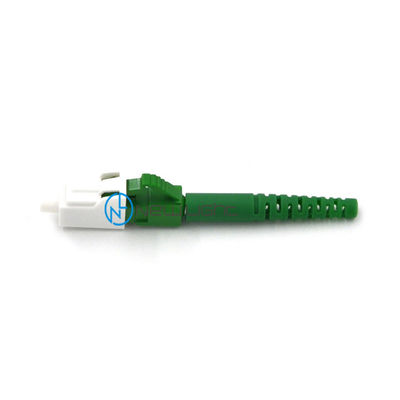

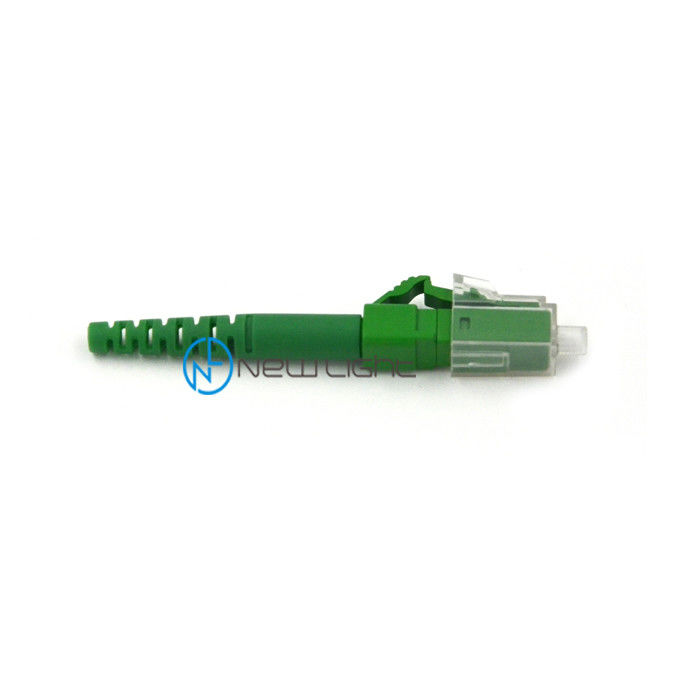

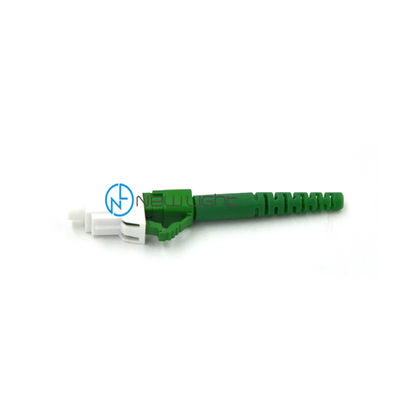

Połączenia polerowane pod kątem są wyraźnie widoczne dzięki zastosowaniu zielonej osłony odciążającej lub zielonego korpusu złącza.Części są zazwyczaj identyfikowane przez dodanie „/ APC” do nazwy.
Na przykład kątowe złącze FC może być oznaczone jako FC / APC, kątowe złącze LC może być oznaczone jako LC / APC itp.

Wartość strat powrotnych dla skojarzonych złączy APC w terenie będzie zwykle większa niż -65 dB.W przypadku połączenia UPC jest to zwykle -55 dB.
Gdy złącza nie są powiązane - na przykład nieużywane porty w ramce dystrybucyjnej FTTP - strata zwrotna dla złączy APC wynosi -65 dB lub więcej, w porównaniu do złączy UPC, które będą w okolicach 14 dB.

Cechy:

► Zgodny z IEC 61754-20 i TIA 604-2

► Niska utrata wtrącenia i odbicie od tyłu

► Obudowa w kształcie bagnetowym dla łatwego zakończenia

► Korpus z mosiądzu niklowanego

► Tulejka ceramiczna cyrkonowa z wysokiej jakości wykończeniem PC

► Zgodny z RoHS, REACH SvHC

Aplikacje:

► Sieci lokalne

► Sieci przetwarzania danych

► Aplikacja dystrybucyjna

► Dystrybucja pomieszczeń

► Urządzenia testowe i laboratoryjne

Łatwość użycia

Cechy:

--- Niska utrata wtrącenia i utrata odbicia wstecznego
--- Wstępnie wypukła powierzchnia końcowa tulei
--- Precyzyjny klucz przeciwobrotowy
--- Niklowany korpus z mosiądzu
--- Buty w stylu Telcordia
--- Swobodnie pływająca ceramiczna tuleja



Parametr

więcej złącza w celach informacyjnych

Jak zamówić

1. Typ złącza: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Typ trybu: tryb pojedynczy (UPC i APC) / tryb wieloosobowy (PC)
3. Średnica kabla: 0,9 / 2,0 / 3,0 mm (można dostosować inną średnicę)
4. Materiał powłoki: PVC / LSZH
5. liczba włókien: prosty / dupleks / 4-rdzeniowy / 6-rdzeniowy / 8-rdzeniowy / 12-rdzeniowy / 24-rdzeniowy / 48-rdzeniowy / 96-rdzeniowy i tak dalej
6. Typ kabla: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Długość kabla krosowego: zgodnie z wymaganiami
8. Złącze MPO / MTP powinno poinformować nas, która metoda (typ A / typ B / typ C), męska lub żeńska, liczba włókien (włókno 4/8/12/16/24/32)
