Szczegóły Produktu:
|
Materiał: | Metal | typ trybu: | tryb pojedynczy / tryb multi |
---|---|---|---|
Rodzaj złącza: | 3,0 mm | utrata wtrąceniowa: | <0,3 dB |
Certyfikat: | CE, ISO, RoHS | Utrata zwrotu: | PC≥40 UPC≥50 APC≥60 dB |
High Light: | Złącze światłowodowe 2,0 mm LC |

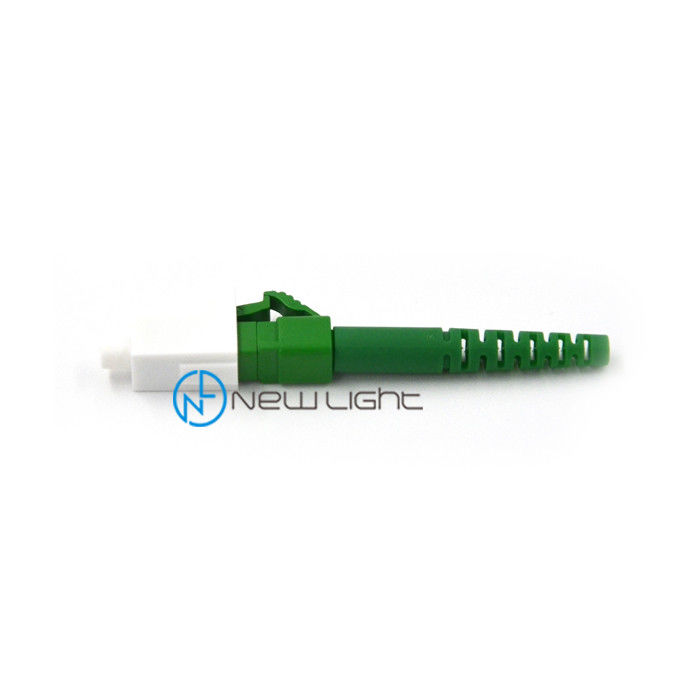

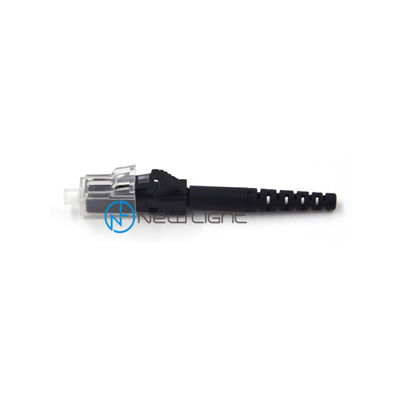

Złącze światłowodowe LC PC / APC 2,0 mm 3,0 mm simplex / duplex
Złącza światłowodowe, jest to dwubiegunowa precyzyjna zworka światłowodowa, zadokowana zgodnie z medium transmisyjnym można podzielić na wspólne oparte na krzemie optyczne jednomodowe, zworki wielomodowe i inne, takie jak plastik dla medium transmisyjnego włókna światłowodowe kable rozruchowe, łącząc formy konstrukcji głowicy można podzielić na: kable FC zworki, mostki SC, kable ST, LC kable, kable MTRJ, kable MPO, kable MU, kable SMA.
Światłowodowe złącze LC jest mechanicznym urządzeniem zaprojektowanym do wyrównywania złącz światłowodowych.Zawiera tuleję połączeniową, która utrzymuje dwie tuleje razem.
Adaptery światłowodowe są kołnierzowe w plastikowej obudowie;Adaptery jednomodowe są z tuleją ceramiczną, a wielomodowe - z tuleją z brązu.
Złącze APC to rodzaj złącza światłowodowego, które minimalizuje odblask dzięki polerowaniu kątowemu od 5 ° do 15 ° na powierzchniach czołowych.Jak pokazano na poniższym obrazku.
Łączniki polerowane pod kątem powinny być łączone tylko z innymi łącznikami polerowanymi pod kątem.Połączenie z polerowanym łącznikiem niepowodującym kąta powoduje bardzo duże straty wtrąceniowe.Zasadniczo polerowane kątowo złącza mają wyższą stratę wtrąceniową niż dobrej jakości proste styki fizyczne.
Złącza jakości „Ultra” mogą osiągnąć porównywalne odbicie od tyłu do złącza kątowego po podłączeniu, ale połączenie kątowe utrzymuje niskie odbicie od tyłu nawet po odłączeniu końca wyjściowego światłowodu.
Połączenia polerowane pod kątem są wyraźnie widoczne dzięki zastosowaniu zielonej osłony odciążającej lub zielonego korpusu złącza.Części są zazwyczaj identyfikowane przez dodanie „/ APC” do nazwy.
Na przykład kątowe złącze FC może być oznaczone jako FC / APC, kątowe złącze LC może być oznaczone jako LC / APC itp.
Wartość strat powrotnych dla skojarzonych złączy APC w terenie będzie zwykle większa niż -65 dB.W przypadku połączenia UPC jest to zwykle -55 dB.
Gdy złącza nie są powiązane - na przykład nieużywane porty w ramce dystrybucyjnej FTTP - strata zwrotna dla złączy APC wynosi -65 dB lub więcej, w porównaniu do złączy UPC, które będą w okolicach 14 dB.
Cechy:
Tryb pojedynczy i tryb wielomodowy
Rękawy z cyrkonu lub rękawy z brązu fosforowego
Dostępne bez kołnierzy lub z kołnierzem do druku dwustronnego, oszczędzając miejsce na panelu
Poznaj JIS5974 i standard Bellcore GR-326
Zgodny z IEC874-14 i IEC874-19
Wszystkie części zgodne z ROHS
Mała utrata wtrącenia i utrata odbicia wstecznego
Buty w różnych kolorach
But 0,9 / 2,0 / 3,0 mm
t
Aplikacje:
► Sieci lokalne
► Sieci przetwarzania danych
► Aplikacja dystrybucyjna
► Dystrybucja pomieszczeń
► Urządzenia testowe i laboratoryjne
Łatwość użycia
typ złącza | tryb pojedynczy / wielomodowy |
kolor | niebieski zielony |
kabel | 0,9 / 2,0 / 3,0 |
Cechy:
--- Niska utrata wtrącenia i utrata odbicia wstecznego
--- Wstępnie wypukła powierzchnia końcowa tulei
--- Precyzyjny klucz przeciwobrotowy
--- Niklowany korpus z mosiądzu
--- Buty w stylu Telcordia
--- Swobodnie pływająca ceramiczna tuleja
Parametr
nazwa produktu | Złącze światłowodowe ST OEM / ODM 3,0 mm do wewnętrznego kabla dystrybucyjnego |
typ trybu | tryb pojedynczy / tryb multi |
średnica kabla | 0,9 / 2,0 / 3,0 mm |
utrata wtrąceniowa | ≤ 0,3 dB (niska strata wtrąceniowa może wynosić ≤ 0,35 dB) |
strata zwrotna | ≥60 dB |
długość fali | 1310/1550 |
materiał okucia | Ceramiczny |
temperatura operatera | -40 ~ + 85 ℃ |
OEM / ODM | do przyjęcia |
Gwarancja | 3 lata po dostawie |
Czas dostawy | 2-15 dni roboczych (w zależności od ilości) |
więcej złącza w celach informacyjnych
Rodzaj złącza | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
Rodzaj trybu | tryb pojedynczy lub wielomodowy |
Rodzaj kabla | 0,9 / 2,0 / 3,0 mm |
Jak zamówić
1. Typ złącza: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Typ trybu: tryb pojedynczy (UPC i APC) / tryb wieloosobowy (PC)
3. Średnica kabla: 0,9 / 2,0 / 3,0 mm (można dostosować inną średnicę)
4. Materiał powłoki: PVC / LSZH
5. liczba włókien: prosty / dupleks / 4-rdzeniowy / 6-rdzeniowy / 8-rdzeniowy / 12-rdzeniowy / 24-rdzeniowy / 48-rdzeniowy / 96-rdzeniowy i tak dalej
6. Typ kabla: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Długość kabla krosowego: zgodnie z wymaganiami
8. Złącze MPO / MTP powinno poinformować nas, która metoda (typ A / typ B / typ C), męska lub żeńska, liczba włókien (włókno 4/8/12/16/24/32)
