Szczegóły Produktu:
|
| Materiał: | Metal | typ trybu: | tryb pojedynczy / tryb multi |
|---|---|---|---|
| Rodzaj złącza: | 3,0 mm | utrata wtrąceniowa: | <0,3 dB |
| Certyfikat: | CE, ISO, RoHS | Utrata zwrotu: | PC≥40 UPC≥50 APC≥60 dB |
| High Light: | Złącza światłowodowe 40db,złącza światłowodowe 2,0 mm |
||

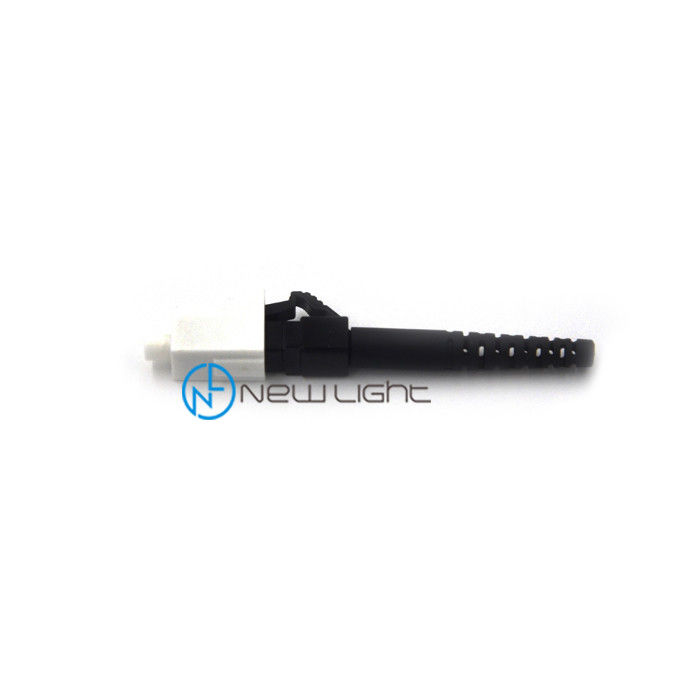

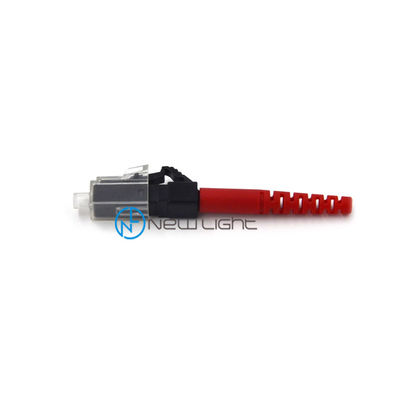

Złącze światłowodowe Multi Mode LC SX 0,9 mm 2,0 mm 3,0 mm
Patchcord światłowodowy jest jednym z najczęściej stosowanych elementów w sieci światłowodowej.światłowód
kable krosowe czasami są również nazywane zworkami światłowodowymi lub kablami światłowodowymi.ogólnie tam
Istnieją dwa rodzaje kabli światłowodowych: jednomodowe i wielomodowe
kable krosowe.tutaj słowo tryb oznacza tryb transmisji światła światłowodowego w światłowodzie
rdzeń kabla.Zwykle jednomodowy kabel światłowodowy jest z włókna szklanego 9/125 i ma żółtą kurtkę
kolorowy, wielomodowy kabel światłowodowy jest wykonany z włókna szklanego 50/125 lub 62,5 / 125 i ma kolor pomarańczowy.
LC to krótka forma Lucent Connector, złącze kabla światłowodowego LC to konstrukcja typu push and zatrzask,
z plastikową obudową i dokładną ceramiczną tuleją o średnicy 1,25 mm.Typ LC jest popularnym rodzajem włókna o małej formie
optyczny kabel krosowy, który zmniejsza przestrzeń i jest szeroko stosowany do gęstej instalacji.
Złącze światłowodowe LC to urządzenie mechaniczne przeznaczone do wyrównania złącz światłowodowych.Zawiera tuleję interkonektową, która utrzymuje razem oba ferrule.
Adaptery światłowodowe są typu kołnierzowego w obudowie z tworzywa sztucznego;Adaptery jednomodowe mają tuleję ceramiczną, a adaptery światłowodowe wielomodowe - tuleję z brązu.
Złącze APC to typ złącza światłowodowego, który minimalizuje odbicia wsteczne dzięki polerowaniu pod kątem od 5 ° do 15 ° na powierzchniach czołowych.Jak pokazano na poniższym obrazku.
Złącza polerowane kątowo należy łączyć tylko z innymi złączami polerowanymi pod kątem.Dopasowanie do polerowanego złącza bez kąta powoduje bardzo duże tłumienie wtrąceniowe.Generalnie polerowane kątowo złącza mają większe tłumienie wtrąceniowe niż dobrej jakości proste złącza fizyczne.
Złącza o jakości „Ultra” mogą po podłączeniu osiągnąć odbicie wsteczne porównywalne ze złączem kątowym, ale połączenie kątowe zachowuje odbicia z tyłu nawet po odłączeniu wyjściowego końca światłowodu.
Połączenia kątowo-polerowane wyróżniają się w sposób widoczny dzięki zastosowaniu zielonej osłony odciążającej lub zielonego korpusu złącza.Części są zazwyczaj identyfikowane poprzez dodanie „/ APC” do nazwy.
Na przykład kątowe złącze FC może być oznaczone jako FC / APC, kątowe złącze LC może być oznaczone jako LC / APC itp.
Wartość strat odbiciowych dla współpracujących złączy APC w terenie będzie zwykle większa niż -65 dB.W przypadku połączenia UPC jest to zwykle -55 dB.
Gdy złącza są niepowiązane - na przykład nieużywane porty w ramce dystrybucyjnej FTTP - strata odbicia dla złączy APC wynosi -65 dB lub więcej, w porównaniu ze złączami UPC, które będą w okolicy 14 dB.
Cechy:
► Zgodne z IEC 61754-20 i TIA 604-2
► Niska tłumienność i odbicie wsteczne
► Obudowa w kształcie bagnetu dla łatwego zakończenia
► Korpus z mosiądzu niklowanego
► Okucie ceramiczne z cyrkonu z wysokiej jakości wykończeniem z PC
► Zgodność z RoHS, REACH SvHC
Aplikacje:
► Sieci lokalne
► Sieci przetwarzania danych
► Aplikacja dystrybucyjna
► Dystrybucja lokali
► Sprzęt testowy i laboratoryjny
Łatwość użycia
| typ złącza | tryb jednomodowy / wielomodowy |
| kolor | niebieski zielony |
| kabel | 0,9 / 2,0 / 3,0 |
Cechy:
--- Niska utrata wtrącenia i utrata odbicia wstecznego
--- Powierzchnia końcowa tulei wstępnie wypukła
--- Precyzyjny klucz przeciwobrotowy
--- Korpus z mosiądzu niklowanego
--- Buty w stylu Telcordia
--- Swobodnie pływająca tuleja ceramiczna
Parametr
| nazwa produktu | Złącze światłowodowe ST OEM / ODM 3,0 mm do wewnętrznego kabla dystrybucyjnego |
| typ trybu | tryb pojedynczy / tryb multi |
| średnica kabla | 0,9 / 2,0 / 3,0 mm |
| utrata wtrąceniowa | ≤ 0,3 dB (niska tłumienność może wynosić ≤ 0,35 dB) |
| utrata powrotu | ≥60 dB |
| długość fali | 1310/1550 |
| materiał okucia | Ceramiczny |
| temperatura operatora | -40 ~ + 85 ℃ |
| OEM / ODM | do przyjęcia |
| Gwarancja | 3 lata od dostawy |
| Czas dostawy | 2-15 dni roboczych (w zależności od ilości) |
więcej złącza w celach informacyjnych
| Typ złącza | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
| Typ trybu | tryb jednomodowy lub wielomodowy |
| Rodzaj kabla | 0,9 / 2,0 / 3,0 mm |
Jak zamówić
1. Typ złącza: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Typ trybu: tryb pojedynczy (UPC i APC) / tryb multi (PC)
3. Średnica kabla: 0,9 / 2,0 / 3,0 mm (można dostosować inną średnicę)
4. Materiał powłoki: PVC / LSZH
5. liczba włókien: prosty / dupleks / 4 rdzenie / 6 rdzeni / 8 rdzeni / 12 rdzeni / 24 rdzenie / 48 rdzenie / 96 rdzenie i tak dalej
6. Typ kabla: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Długość kabla krosowego: zgodnie z wymaganiami
8. złącze MPO / MTP powinno poinformować nas, która metoda (typ A / typ B / typ C), męska czy żeńska, liczba włókien (włókno 4/8/12/16/24/32)
