Szczegóły Produktu:
|
Typ złącza: | MTP | Typ trybu: | MM/SM |
---|---|---|---|
Kolor kabla: | 8/12 | Średnica kabla: | 3,0 mm 0,9 mm |
Długość kabla: | 15m/5m/10m | Strata wtrąceniowa: | ≤0,35dB |
var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBclEqFxBEzp9%2FC0cXqGfOWliUdlBNW8Y%2Fmrb: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
High Light: | Kabel magistralny centrum danych MPO MTP,kabel magistralny Polarity B MPO MTP,kabel magistralny PCV LSZH MPO MTP |
Niskie straty wtrąceniowe 3.0mm Elite polaryzacja B Klucz up-key up trunk Kabel do centrum danych
PrzeglądElite MTP/MPO-LC Fan out
Kable MTP/MPO mają wielordzeniowe złącza, które zapewniają bardziej spójne i niezawodne działanie, gdy są używane w okablowaniu o dużej gęstości i niskich stratach, stając się w ten sposób integralną częścią transmisji danych 40G/100G w dużych centrach danych.Dlatego standardy TIA definiują trzy typy spolaryzowanych kabli MTP: Typ A, Typ B i Typ C. Różne typy kabli polaryzacyjnych MTP mogą mieć różne zastosowania.W tym samouczku przedstawimy głównie kable MTP o polaryzacji typu B i ich zastosowania.Kompletny przewodnik polaryzacji kabli FS MTP można znaleźć w białej księdze Understanding Fibre Polarity.

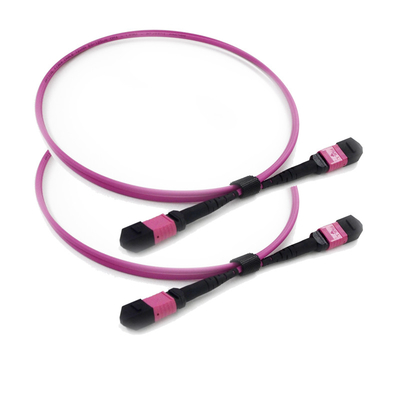

Przegląd kabli MTP/MPO typu B
Kabel MTP o polaryzacji typu B oznacza użycie złącza z kluczem na obu końcach kabla.Często określany jako kabel 40G MTP, kabel MTP typu B jest niezwykle wszechstronny.Ten zestaw kabli może być używany do bezpośredniego podłączenia między twoimi optycznymi nadajnikami-odbiornikami 40G QSFP+.Jak widać na schemacie, ten kabel ma „odwróconą” polaryzację i spowoduje powstanie relacji Pin 1 do Pin 12.Jest to niezwykle przydatne, ponieważ optyka 40G wykorzystuje optykę równoległą, co oznacza, że zamiast naprzemiennych Tx i Rx we wzorcu dupleksowym, port będzie wyglądał jak na poniższym schemacie.
Kategorie kabli MTP/MPO typu B

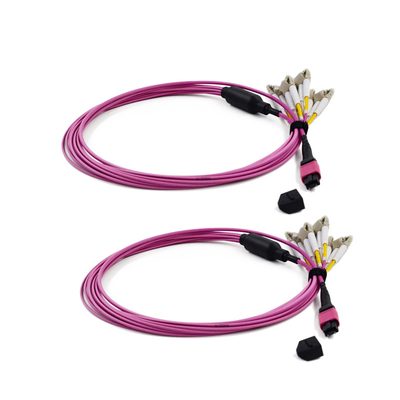

W oparciu o różne funkcje, kabel MTP typu B można podzielić na dwie główne kategorie: kable magistralne MTP i kable typu breakout MTP-LC.W zależności od rodzaju gniazda kable magistralne MTP dzielą się dalej na żeńsko-żeńskie, żeńsko-męskie i męsko-męskie.Podczas podłączania dwóch transceiverów 40G SR4 QSFP+ w układzie równoległym, należy używać wyłącznie żeńskich kabli MTP typu B.W przypadku kabli breakout MTP-LC dostępne są żeńskie kable breakout MTP-LC i męskie kable breakout MTP-LC.
Uwaga: Złącza MTP można podzielić na złącze żeńskie i złącze męskie.Złącze żeńskie nie posiada kołków prowadzących, natomiast złącze męskie ma dwa kołki prowadzące.Połączenia między złączami są dokładnie wyrównane z pinem, a dwa połączone ze sobą złącza MTP muszą być męskie i żeńskie.
Informacje o produktach
Liczba włókien | 12 | Tryb światłowodowy | 9/125 μm |
Typ złącza1 | LC | Typ złącza 2 | Niezakończony |
Tryb światłowodowy | SM | Długość wybicia | 1,5m |
Długość fali | 1310/1550nm | Materiał kurtki | PCV/LSZH |
Strata wtrąceniowa | ≤0,25dB | Wymienność | ≤0,2dB |
Strata zwrotu | ≥50dB | Wibracja | ≤0,2dB |
Temperatura robocza | -40~75°C | Temperatura przechowywania | -45~85°C |
Specyfikacja geometryczna (tylko dla testowanego interferometru 3D)
Rodzaj | Przesunięcie wierzchołka (um) | Promień krzywizny (mm) | Wysokość Febera (nm) | Przesunięcie kątowe (°) |
2,5 mm UPC | ≤50 | 10~25 | (-50, +50) | Nic |
APC 2,5 mm | ≤50 | 5~12 | (-50, +50) | 8±0,2 |
1,25 mm UPC | ≤50 | 7~25 | (-50, +50) | Nic |
1,25 mm APC | ≤50 | 5~12 | (-50, +50) | 8± 0,2 |
Pakowanie
Zapakujemy go w torbę OPP i karton na zewnątrz.w celu ochrony towar nie ulega uszkodzeniu podczas dostawy.
FQA
1. P:Czy jesteś producentem?
Odp .: tak, jesteśmy producentem w Shenzhen w Chinach!
2. P:Jakie jest twoje MOQ?
Odp .: MOQ może wynosić 1 sztukę, ale nie sugerujemy zamawiania 1 sztuki, ponieważ koszt będzie wyższy, więc cena będzie wyższa niż budżet.
3. P:Jaka jest cena ?
Odp .: Cena zależy od ilości.Po poinformowaniu nas o ilości , zaoferujemy Ci najlepszą cenę .Duża ilość otrzyma bardzo konkurencyjną cenę.
4. P:Czy możesz podać cenę FOB?
Odp .: tak, możemy, ale ze względu na rozmiar i wagę nie są duże, większość dostarczana jest drogą lotniczą, DHL, TNT, UPC, FEDEX itp.Więc trudno jest zrobić cenę FOB.Najlepszym sposobem jest poinformowanie nas o szczegółowych specyfikacjach i ilościach, zaoferujemy fracht z ceną produktów w celach informacyjnych.
Mamy bardzo konkurencyjnego logistyka cenowego.Jeśli twoja ilość jest duża i istnieją dziesiątki pudeł kartonowych, możemy obliczyć fracht drogą morską w celach informacyjnych.
Cena EXW lub cena CFR będzie lepsza.Możesz skontaktować się z nami, aby uzyskać więcej rozwiązań, jeśli potrzebujesz.
5. P:Jaka jest twoja jakość?
Odp .: Nasza produkcja jest zgodna z normą IEC, standardową produkcją europejską, prawie zamkniętą dla warsztatu bezpyłowego.Importowany sprzęt produkcyjny i sprzęt do kontroli jakości.Zwłaszcza urządzenia MTP Daisi.

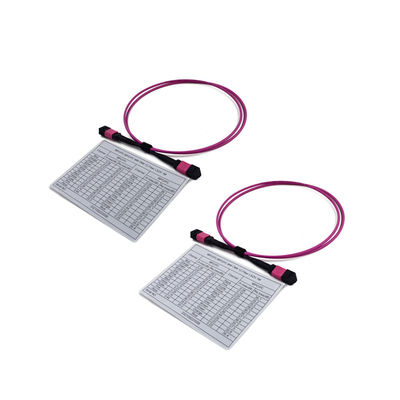

Wszystkie produkty są w 100% testowane przed dostawą.
6. Q :Jaki jest twój czas realizacji?
Odp .: Mamy trzy fabryki w Chinach.Jedna fabryka do produkcji kabli światłowodowych, dwie fabryki do patchcordów, PLC, ODF, adapterów, tłumików itp.
W przypadku patchcordów światłowodowych czas realizacji może wynosić 2-3 dni robocze dla 5000 sztuk.regularne produkty mamy go w magazynie .Możemy zająć się dla Państwa pilnym zamówieniem.Więcej informacji , zapraszamy do kontaktu .
7. Q :Jaka jest twoja gwarancja?
Odp .: na patchcord mamy 2 lata gwarancji od dostawy, ale odpowiadamy tylko za niesztuczne uszkodzenia.W przypadku sztucznych uszkodzeń możemy je naprawić za darmo, ale fracht zostanie opłacony po twojej stronie.
8. P:Jakie jest twoje opakowanie?
Odp .: Używamy międzynarodowego pakietu eksportowego.dołączono opakowanie różnych produktów w celach informacyjnych.Możemy również wydrukować twoje logo na opakowaniu
9. P:Czy możesz zrobić OEM/ODM?
O: tak, możemy.Jesteśmy producentem, wszystkie produkty akceptują OEM/ODM.możemy podpisać Umowę o zachowaniu poufności.
10. P:Czy mogę otrzymać próbkę?
Odp .: To zależy od tego, które produkty, dla adaptera, tłumika, patchcordu, warkocza, możemy dostarczyć ci próbkę za darmo.Ale fracht spłacony po twojej stronie.
W przypadku produktów o dużej wartości nie możemy zaoferować tego za darmo, opłata za próbkę i fracht spłacany w pierwszej kolejności, po złożeniu zamówienia opłata za próbkę zostanie zwrócona.
11. P:Jak mogę zamówić?
Odp .: 1. wyślij do nas pocztę lub wyślij zapytanie.daj nam znać nazwę produktu, szczegółowe specyfikacje, ilość.Podaj swój adres odbioru, jeśli potrzebujesz, abyśmy wykryli dla ciebie fracht.
2. Po poznaniu Twoich wymagań zaoferujemy Ci najlepszą cenę, z czasem realizacji.Cena zależy od ilości.
3. Kiedy zaakceptujesz wycenę, wystawimy fakturę Profoma na nasze konto bankowe.
4. Zorganizujemy dla Ciebie produkcję po otrzymaniu płatności.
5. Przed dostawą ponownie potwierdzimy otrzymanie informacji z Tobą. i prześlemy Ci numer śledzenia po dostawie.
6. Postaramy się jak najlepiej spełnić Twoje wymagania dotyczące długoterminowej współpracy.
12. P:Jaki jest twój termin płatności?
Odp .: T / T, Western Union, Paypal, MoneyGram na raz. W przypadku dużej kwoty można 50% depozytu z góry, 50% salda zapłaconego przed dostawą.
