Szczegóły Produktu:
|
| Typ złącza: | MTP | Typ trybu: | MM/SM |
|---|---|---|---|
| Kolor kabla: | 8/12 | Średnica kabla: | 3,0 mm 0,9 mm |
| Długość kabla: | 15m/5m/10m | Strata wtrąceniowa: | ≤0,35dB |
| var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBclEqFxBEzp9%2FC0cXqGfOWliUdlBNW8Y%2Fmrb: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
| High Light: | Kaseta MPO MTP o niskiej tłumienności,kaseta MPO na LC 3,0 mm |
||

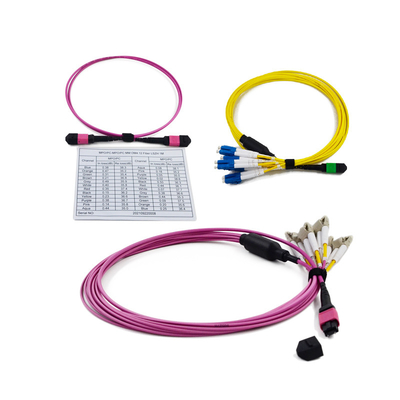

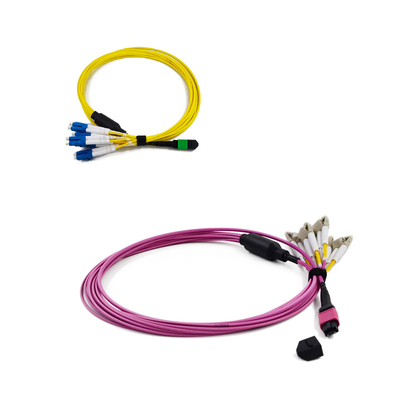

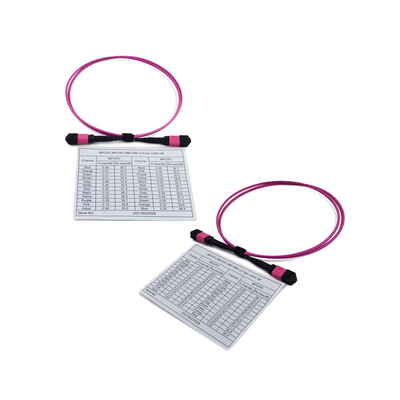

Niska strata wtrąceniowa 3,0 mm MPO do kasety LC 12 24 Kaseta światłowodowa MPO / MTP
Przegląd
Kaseta MPO na LC 12 24 Światłowodowa kaseta MPO/MTP
trzy kable dla trzech metod polaryzacji
Trzy metody prawidłowej polaryzacji zdefiniowane przez standard TIA 568 są nazywane Metodą A, Metodą B i Metodą C. Aby dopasować te standardy, stosowane są trzy typy włókien MTP o różnej strukturze, nazwane Typ A, Typ B i Typ C odpowiednio dla trzech różnych metod łączności.W pierwszej kolejności zostaną przedstawione trzy różne kable oraz trzy metody łączności.
Kabel magistralny MTP typu A: Kabel typu A, znany również jako kabel prosty, to kabel prosty ze złączem MTP z kluczem na jednym końcu i złączem MTP z kluczem na drugim końcu.Dzięki temu włókna na każdym końcu kabla mają tę samą pozycję włókien.Na przykład światłowód znajdujący się w pozycji 1 (P1) złącza po jednej stronie dotrze do P1 po drugiej stronie złącza.Sekwencja włókien 12-włóknowego kabla MTP typu A jest pokazana poniżej:
Zachowaj zasady polaryzacji MTP/MPO podczas budowania połączenia
Gdy patchcordy światłowodowe mają różne schematy polaryzacji i płeć, personel IT musi być bardzo ostrożny podczas wymiany patchcordów w terenie.Ci, którzy nie rozumieją polaryzacji lub spieszą się z uruchomieniem sprzętu, mogą potencjalnie użyć niewłaściwego kabla krosowego i transmisji sygnału uderzeniowego.
Zasady połączeń kabli i kabli krosowych MTP/MPO
Tam, gdzie występują kable krosowe typu A-do-A i kable krosowe typu A-do-B, istnieją trzy ogólne typy zestawów kabli macierzowych (wielowłóknowych).Należy zauważyć, że kołki wyrównujące na złączach MTP/MPO są ważne dla zachowania prawidłowej polaryzacji.Dlatego przed podłączeniem światłowodu MTP/MPO kablem krosowym konieczne jest upewnienie się o prawidłowej pozycji pinów.
Dwustronny kabel krosowy LC/SC typu A do B to standardowy kabel krosowy, który mapuje port Tx do portu Rx.Dzięki odwróceniu, kabel krosowy typu A-do-B zachowuje właściwą polaryzację.Kabel magistralny MTP typu B odwraca położenie włókien na każdym końcu (1 do 12 i 12 do 1), a klawisze złącza są skierowane do góry.Ten rodzaj połączenia kablowego jest zalecany dla zachowania właściwej polaryzacji MTP/MPO.
Zasady podłączenia kabla i kasety MTP/MPO
Wybór kasety MTP/MPO będzie również decydował o wyborze kabla MTP/MPO.Lepiej wybierz kasetę z odpowiednimi kołkami wyrównującymi, aby kasety MTP / MPO mogły prawie idealnie pasować do złączy MTP / MPO na obu końcach kabli MTP / MPO.Ponadto tył adaptera zamontowanego na kasecie określa ją jako Metodę A lub Metodę B, zgodnie ze standardem TIA.
Informacje o produktach
| Liczba włókien | 12 | Tryb światłowodowy | 9/125 μm |
| Typ złącza1 | LC | Typ złącza 2 | Niezakończony |
| Tryb światłowodowy | SM | Długość wybicia | 1,5m |
| Długość fali | 1310/1550nm | Materiał kurtki | PCV/LSZH |
| Strata wtrąceniowa | ≤0,25dB | Wymienność | ≤0,2dB |
| Strata zwrotu | ≥50dB | Wibracja | ≤0,2dB |
| Temperatura robocza | -40~75°C | Temperatura przechowywania | -45~85°C |
Specyfikacja geometryczna (tylko dla testowanego interferometru 3D)
| Rodzaj | Przesunięcie wierzchołka (um) | Promień krzywizny (mm) | Wysokość Febera (nm) | Przesunięcie kątowe (°) |
| 2,5 mm UPC | ≤50 | 10~25 | (-50, +50) | Nic |
| APC 2,5 mm | ≤50 | 5~12 | (-50, +50) | 8±0,2 |
| 1,25 mm UPC | ≤50 | 7~25 | (-50, +50) | Nic |
| 1,25 mm APC | ≤50 | 5~12 | (-50, +50) | 8± 0,2 |
Pakowanie
Zapakujemy go w torbę OPP i karton na zewnątrz.w celu ochrony towar nie ulega uszkodzeniu podczas dostawy.
FQA
1. P:Czy jesteś producentem?
Odp .: tak, jesteśmy producentem w Shenzhen w Chinach!
2. P:Jakie jest twoje MOQ?
Odp .: MOQ może wynosić 1 sztukę, ale nie sugerujemy zamawiania 1 sztuki, ponieważ koszt będzie wyższy, więc cena będzie wyższa niż budżet.
3. P:Jaka jest cena ?
Odp .: Cena zależy od ilości.Po poinformowaniu nas o ilości , zaoferujemy Ci najlepszą cenę .Duża ilość otrzyma bardzo konkurencyjną cenę.
4. P:Czy możesz podać cenę FOB?
Odp .: tak, możemy, ale ze względu na rozmiar i wagę nie są duże, większość dostarczana jest drogą lotniczą, DHL, TNT, UPC, FEDEX itp.Więc trudno jest zrobić cenę FOB.Najlepszym sposobem jest poinformowanie nas o szczegółowych specyfikacjach i ilościach, zaoferujemy fracht z ceną produktów w celach informacyjnych.
Mamy bardzo konkurencyjnego logistyka cenowego.Jeśli twoja ilość jest duża i istnieją dziesiątki pudeł kartonowych, możemy obliczyć fracht drogą morską w celach informacyjnych.
Cena EXW lub cena CFR będzie lepsza.Możesz skontaktować się z nami, aby uzyskać więcej rozwiązań, jeśli potrzebujesz.
5. P:Jaka jest twoja jakość?
Odp .: Nasza produkcja jest zgodna z normą IEC, standardową produkcją europejską, prawie zamkniętą dla warsztatu bezpyłowego.Importowany sprzęt produkcyjny i sprzęt do kontroli jakości.Zwłaszcza urządzenia MTP Daisi.
Wszystkie produkty są w 100% testowane przed dostawą.
6. Q :Jaki jest twój czas realizacji?
Odp .: Mamy trzy fabryki w Chinach.Jedna fabryka do produkcji kabli światłowodowych, dwie fabryki do patchcordów, PLC, ODF, adapterów, tłumików itp.
W przypadku patchcordów światłowodowych czas realizacji może wynosić 2-3 dni robocze dla 5000 sztuk.regularne produkty mamy go w magazynie .Możemy zająć się dla Państwa pilnym zamówieniem.Więcej informacji , zapraszamy do kontaktu .
7. Q :Jaka jest twoja gwarancja?
Odp .: na patchcord mamy 2 lata gwarancji od dostawy, ale odpowiadamy tylko za niesztuczne uszkodzenia.W przypadku sztucznych uszkodzeń możemy je naprawić za darmo, ale fracht zostanie opłacony po twojej stronie.
8. P:Jakie jest twoje opakowanie?
Odp .: Używamy międzynarodowego pakietu eksportowego.dołączono opakowanie różnych produktów w celach informacyjnych.Możemy również wydrukować twoje logo na opakowaniu
9. P:Czy możesz zrobić OEM/ODM?
O: tak, możemy.Jesteśmy producentem, wszystkie produkty akceptują OEM/ODM.możemy podpisać Umowę o zachowaniu poufności.
10. P:Czy mogę otrzymać próbkę?
Odp .: To zależy od tego, które produkty, dla adaptera, tłumika, patchcordu, warkocza, możemy dostarczyć ci próbkę za darmo.Ale fracht spłacony po twojej stronie.
W przypadku produktów o dużej wartości nie możemy zaoferować tego za darmo, opłata za próbkę i fracht spłacany w pierwszej kolejności, po złożeniu zamówienia opłata za próbkę zostanie zwrócona.
11. P:Jak mogę zamówić?
Odp .: 1. wyślij do nas pocztę lub wyślij zapytanie.daj nam znać nazwę produktu, szczegółowe specyfikacje, ilość.Podaj swój adres odbioru, jeśli potrzebujesz, abyśmy wykryli dla ciebie fracht.
2. Po poznaniu Twoich wymagań zaoferujemy Ci najlepszą cenę, z czasem realizacji.Cena zależy od ilości.
3. Kiedy zaakceptujesz wycenę, wystawimy fakturę Profoma na nasze konto bankowe.
4. Zorganizujemy dla Ciebie produkcję po otrzymaniu płatności.
5. Przed dostawą ponownie potwierdzimy otrzymanie informacji z Tobą. i prześlemy Ci numer śledzenia po dostawie.
6. Postaramy się jak najlepiej spełnić Twoje wymagania dotyczące długoterminowej współpracy.
12. P:Jaki jest twój termin płatności?
Odp .: T / T, Western Union, Paypal, MoneyGram na raz. W przypadku dużej kwoty można 50% depozytu z góry, 50% salda zapłaconego przed dostawą.
