Szczegóły Produktu:
|
Nazwa: | Kabel MPO MTP | Materiał: | LSZH, OFNP lub OFNR |
---|---|---|---|
Typ trybu: | OM3 OM4 OS2 | rodzaj rdzenia: | 8/12 /24 rdzenie |
Złącze: | MPO | Kolor: | Wodny, pomarańczowy, żółty, żółty/czerwony/wodny |
High Light: | Kurtka LSZH Kabel MPO OM4,Kurtka LSZH Kabel światłowodowy MPO 12,Kabel światłowodowy OM4 MPO 24 |
12 24 Włókna MPO OM4 Wielomodowe sploty kablowe z płaszczem LSZH
12 24 Włókna OM3 Wielomodowe żyły Polaryzacja Kabel światłowodowy Plenum om4
Opiskabel światłowodowy om4
MPO-MPO-OS2-24B to kabel MPO do MPO żeński, jednomodowy OS2, 24 włókna, kabel typu B dostępny w długości od 1 metra do 50 metrów.Ten kabel MPO do MPO wykorzystuje światłowód jednomodowy 9/125 mikronów z osłoną kabla o średnicy 3 mm.Materiał płaszcza kabla jest dostępny w dwóch opcjach – Low Smoke Zero Halogen (LSZH) lub Optical Fiber Nonconductive Plenum (OFNP).Płaszcz kabla LSZH zapewnia niższą i zerową charakterystykę dymu, ale kable OFNP mają właściwości ognioodporne i niską emisję dymu.OFNP to kabel światłowodowy o najwyższej ognioodporności i żadne inne typy kabli nie mogą być stosowane jako zamienniki.Kabel MPO do MPO obsługuje długości fal 1310nm i 1610nm, a jego tłumienie przy 1310nm wynosi 0,35dB/km, a przy 1610nm 0,22dB/km, co zapewnia najlepszą wydajność na duże odległości.Kabel MPO do MPO gwarantuje najlepszą standardową tłumienność wtrąceniową, która wynosi poniżej 0,7 dB.Temperatura robocza wynosi od -20°C do +70°C, co odpowiada szerokiej gamie środowisk.MPO-MPO-OS2-24B Kabel MPO do MPO jest produkowany z konfiguracją krosowania typu B w celu obsługi transceivera do transceivera lub transceivera do szybkich aplikacji 100G Data Center z panelem krosowym.
Kabel krosowy MPO-MPO-OS2-24B posiada certyfikat CE/RoHS i jest zgodny z normami bezpieczeństwa produktu.Kabel MPO do MPO jest w pełni zgodny ze specyfikacją ISO/IEC-61754, EN 50399 i EN 50575.Dzięki temu zgodność z powyższymi normami gwarantuje, że kabel MPO na MPO jest kompatybilny z innymi urządzeniami producenta (kable, kasety, przejściówki).A także zapewnia, że płaszcz kabla w pełni odpowiada swoim właściwościom materiałowym.
Przegląd najważniejszych wydarzeń
Typ: kabel światłowodowy

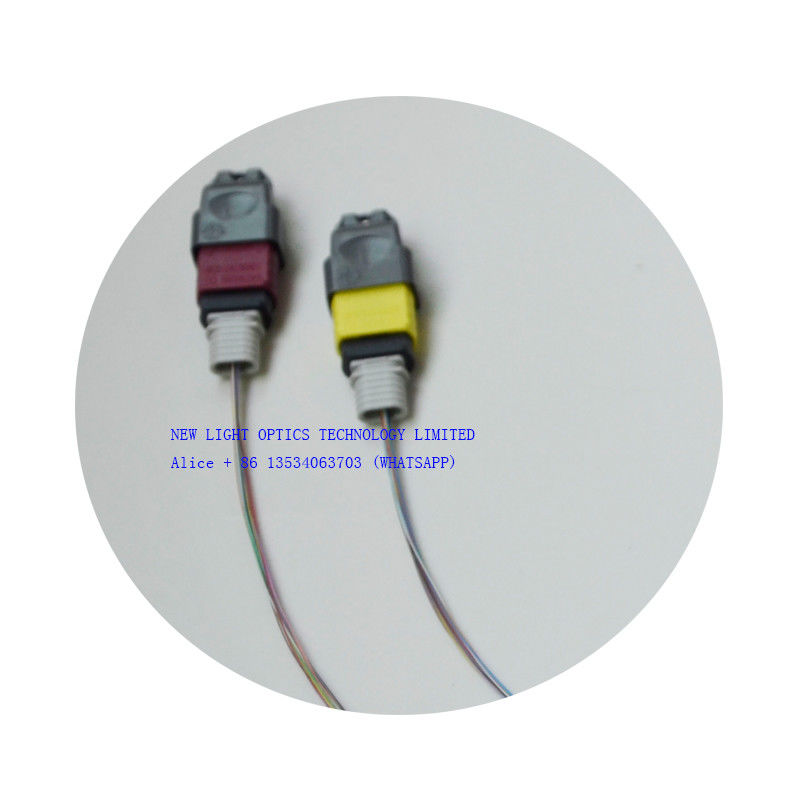

Złącze: żeńskie MPO na żeńskie MPO
Liczba włókien: 12 24
Polaryzacja: typ B
Typ włókna: światłowód jednomodowy OS2 9/125um (SMF)
Typ kurtki: LSZH |OFNP
Długość fali: 1310 |1610 nm
Temperatura robocza: -20°C do +70°C
Kolor żółty
Długość kabla: od 1m do 50m
Dostępne w trzech rodzajach polaryzacji:
Typ A (prosty)
Typ B (krzyżowy, odwrócony)
Typ C (cross pair, rollover)
Cechy
• Zakończenia fabryczne zapewniają stałą jakość, wysoką wydajność i skracają czas instalacji
• W 100% przetestowane pod kątem niskich strat wtrąceniowych i wysokich strat odbiciowych

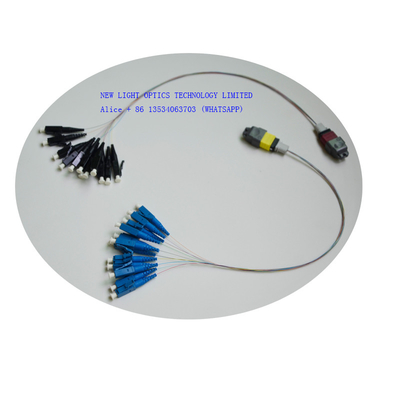

• Kabel MPO żeński do 4 x LC duplex
• Nadaje się do aplikacji MPO
• Włókno OM4 (OM3) 50/125μm
• Polaryzacja typu B, używana do połączeń optycznych 40G QSFP eSR4 i 10GBASE-SR
• Zoptymalizowana wydajność – dostępne na życzenie w elitarnym złączu MTP i dyskretnym złączu premium
• Zgodność z IEC 61754-7, TIA/EIA 604-5, Telcordia GR-1435-CORE i RoHS
• Domyślnie kurtka LSZH
Kabel światłowodowy MPO jest zgodny ze standardem IEC-61754-7 i TIA-604-5 (FOCIS-5).Może być szeroko stosowany do
Przegląd kabli MPO MTP
Nowa fabryka kabli MTP / MPO i kable trunkingowe MTP / MPO to dwa popularne rodzaje kabli światłowodowych MTP / MPO.Różnią się między sobą takimi aspektami jak funkcja i zastosowanie.
Wybierz swoją polaryzację
Typ A — prosty: polaryzacja prosta jest typowa do łączenia paneli krosowniczych.Są one połączone w konfiguracji lustrzanej, przechodząc od styku 1 na jednym końcu złącza do styku 1 na przeciwległym końcu itd.
Typ B — Rollover: Polaryzacja Rollover jest używana głównie do łączenia z przełącznikami i nadajnikami-odbiornikami w aplikacjach 40 Gb.W przypadku 12-żyłowej polaryzacji typu rollover kabel jest podłączony od styku 1 na jednym końcu złącza do styku 12 na drugim końcu.Potem od 2 do 11 i tak dalej.
Typ C — odwrócona: polaryzacja odwrócona parami jest najczęściej stosowanym typem polaryzacji dla tego kabla i jest zwykle używana w zastosowaniach kaseta-kaseta.Styk 1 na jednym końcu przechodzi do styku 2 na drugim końcu, a 2 do 1, 3 do 4, 4 do 3 i tak dalej.Jest to domyślna opcja polaryzacji, ale możesz wybrać żądaną polaryzację z naszego menu rozwijanego powyżej.
Parametr techniczny kabla MPO MTP
Przedmiot | Parametry techniczne | |
Złącze | MPO/MTP (F lub M) | MPO/MTP (K lub M) |
Operacja Temperatura | -40°C ~ +80°C | |
Temperatura przechowywania | -40°C ~ +85°C | |
Strata wtrąceniowa |
SM: ≤ 0,75 dB (wartość standardowa), ≤ 0,35 dB (wartość typowa); MM: ≤ 0,50 dB (wartość standardowa), ≤ 0,35 dB (wartość typowa); |
|
Strata zwrotu | SM:≥60dB;mm: ≥35dB | |
Typ zakończenia MPO | Mężczyzna: z kołkiem prowadzącym;Kobieta: bez kołka prowadzącego | |
Liczba włókien | Włókno 8,12 i 24 | |
Typ złącza drugiego końca | MPO-żeńskie , MPO-męskie , FC , SC , ST , MU , LC , E2000 | |
Tryb światłowodowy | Jednomodowy (G652,G655,G657), wielomodowy (50, 62,5, OM2, OM3, OM4) | |
Typ kabla światłowodowego | Włókno taśmowe 250um, kabel taśmowy, kabel światłowodowy w pakiecie |
Trzy metody polaryzacji typu A, typu B i typu C są stosowane w celu zagwarantowania właściwej alokacji dwukierunkowej.
Pakowanie
Zapakujemy go w torbę OPP i karton na zewnątrz.w celu ochrony towarów nie są uszkodzone podczas dostawy.
FQA
1. Pytanie:Czy jesteś producentem?
Odp .: tak, jesteśmy producentem w Shenzhen w Chinach
2. Pytanie:Jakie jest twoje MOQ?
Odp .: MOQ może wynosić 1 sztukę, ale nie sugerujemy zamawiania 1 sztuki, ponieważ koszt będzie wyższy, więc cena będzie wyższa niż twój budżet.
3. Pytanie:Jaka jest cena ?
Odp .: Cena zależy od ilości.Po poinformowaniu nas o swojej ilości zaoferujemy Ci najlepszą cenę.Duża ilość otrzyma bardzo konkurencyjną cenę.
4. Pytanie:Czy możesz podać cenę FOB?
Odp .: tak, możemy, ale ze względu na rozmiar i wagę nie jest duża, większość jest dostarczana drogą lotniczą, DHL, TNT, UPC, FEDEX itp.Więc trudno jest zrobić cenę FOB.Najlepszym sposobem jest poinformowanie nas o szczegółowych specyfikacjach i ilości, zaoferujemy fracht z ceną produktów w celach informacyjnych.
Mamy bardzo konkurencyjnego logistę cenowego.Jeśli twoja ilość jest duża i są dziesiątki pudeł kartonowych, możemy ustalić fracht drogą morską w celach informacyjnych.
Cena EXW lub cena CFR będą lepsze.Możesz skontaktować się z nami, aby uzyskać więcej rozwiązań, jeśli potrzebujesz.
5. Pytanie:Jaka jest twoja jakość?
Odp .: Nasza produkcja jest zgodna z IEC, standardową produkcją europejską, prawie zamkniętą dla warsztatu bezpyłowego.Importowany sprzęt produkcyjny i sprzęt do kontroli jakości.Zwłaszcza sprzęt MTP Daisi.
Wszystkie produkty są w 100% testowane przed dostawą.
6. Q :Jaki jest twój czas realizacji?
Odp .: Mamy trzy fabryki w Chinach.Jedna fabryka do produkcji kabli światłowodowych, dwie fabryki do patchcordów, PLC, ODF, adapterów, tłumików itp.
W przypadku patchcordu światłowodowego czas realizacji może wynosić 2-3 dni robocze dla 5000 szt.regularne produkty, które mamy w magazynie.Możemy zająć się pilnym zamówieniem dla Ciebie.Więcej informacji, możesz czuć się swobodnie, aby skontaktować się z nami.
7. Q :Jaka jest twoja gwarancja?
Odp .: na kabel krosowy mamy 2 lata gwarancji od dostawy, ale odpowiadamy tylko za uszkodzenia inne niż sztuczne.W przypadku sztucznych uszkodzeń możemy je naprawić za darmo, ale fracht zostanie opłacony po twojej stronie.
8. Pytanie:Jakie jest twoje opakowanie?
Odp .: Używamy międzynarodowego pakietu eksportowego.dołączone opakowanie różnych produktów w celach informacyjnych.Możemy również wydrukować twoje logo na opakowaniu
9. Pytanie:Czy możesz zrobić OEM / ODM?
O: tak, możemy.Jesteśmy producentem, wszystkie produkty akceptują OEM/ODM.możemy podpisać umowę o zachowaniu poufności.
10. Pytanie:Czy mogę dostać próbkę?
Odp .: To zależy od tego, które produkty, dla adaptera, tłumika, patchcordu, pigtaila, możemy dostarczyć próbkę za darmo.Ale fracht spłacony po twojej stronie.
W przypadku produktów o dużej wartości nie możemy zaoferować ich za darmo, opłata za próbkę i fracht spłacony w pierwszej kolejności, po złożeniu zamówienia opłata za próbkę zostanie zwrócona.
11. Pytanie:Jak mogę zamówić?
Odp .: 1. wyślij do nas pocztę lub wyślij zapytanie.daj nam znać nazwę produktu, szczegółowe specyfikacje, ilość.Podaj swój adres odbioru, jeśli potrzebujesz, abyśmy ustalili dla ciebie fracht.
2. Po poznaniu Twoich wymagań zaoferujemy Ci najlepszą cenę z czasem realizacji.Cena zależy od ilości.
3. Po zaakceptowaniu oferty wystawimy fakturę Profoma na nasze konto bankowe.
4. Zorganizujemy dla Ciebie produkcję po otrzymaniu płatności.
5. Przed dostawą ponownie potwierdzimy otrzymanie informacji. I wyślemy ci numer śledzenia po dostawie.
6. Postaramy się jak najlepiej spełnić Twoje wymagania dotyczące długoterminowej współpracy.
12. Pytanie:Jaki jest twój termin płatności?
Odp .: T / T, Western Union, Paypal, MoneyGram jednocześnie. W przypadku dużej kwoty można wpłacić 50% z góry, 50% salda zapłaconego przed dostawą.
