Szczegóły Produktu:
|
Nazwa: | Kabel MPO MTP | Materiał: | LSZH, OFNP lub OFNR |
---|---|---|---|
Typ trybu: | OM4 OS2 | rodzaj rdzenia: | 12 rdzeni/24 rdzenie |
Złącze: | MTP MPO | Kolor: | Wodny, pomarańczowy, żółty, żółty/czerwony/wodny |
High Light: | 12 Kabel światłowodowy MPO MTP,kabel 100G Plenum MPO MTP,kabel wielowłóknowy 100G Plenum |
Kabel światłowodowy 40M OM4 12 MPO MTP Kabel światłowodowy 100G Plenum mtp
Cechy kabla wielowłóknowego
NOWA TECHNOLOGIA LIGHT OPTICS LIMITED wstępnie zakończony system światłowodowy Plug and Go zapewnia rynkowi szybkiego wdrażania światłowodów niezwykle ekonomiczny, rozszerzalny i szybki system.
NOWA OPTYKA ŚWIETLNA Prefabrykowane zespoły marki MTP® zapewniające optymalną wydajność podczas łączenia wstępnie zakończonych

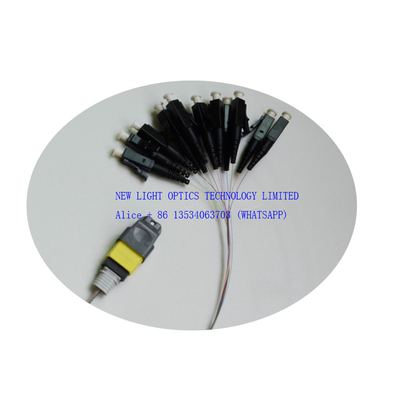

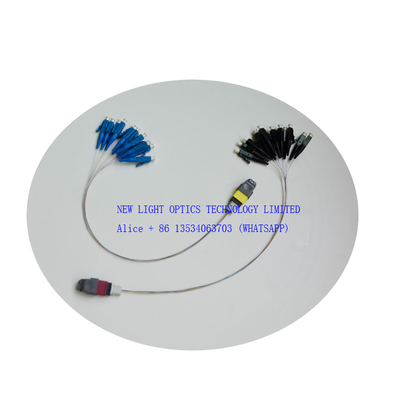

NEW LIGHT OPTYKA Kable uprzęży MTP/MPO to rodzaj kabla typu breakout/fanout MPO z jednym złączem MTP/MPO na jednym końcu i wieloma złączami jednowłóknowymi (LC, SC, ST, FC, itp.) na drugim końcu, przeznaczony do dystrybucji i kierowania danych do paneli krosowych.Te zespoły kabli spełniają wymagania Ethernetu 10G/25G, szybszego Ethernetu 40G/100G i mogą być używane do zgodnej ze standardami migracji instalacji kablowych z 10G/25G do 40G/100G.Kable wiązki przewodów Opticking są w pełni konfigurowalne, dostępne z różnymi kombinacjami kabli i złączy, w tym typu złącza, konfiguracji wyłamywania i materiału osłony.Dzięki wysoce zintegrowanym możliwościom projektowym i produkcyjnym Opticking zapewnia dostosowane kable do wiązek MTP / MPO, które są w 100% testowane w celu zapewnienia optymalnej wydajności i niezawodności.
Ethernet przez światłowód wielomodowy OM4 3500 / 4700 MHz-km Przepustowość modalna 850nm / 1300nm |Fast Ethernet 100Basw-FX 2000m |1 Gb (1000 Mb) Ethernet 1000Base-SX 550 m (wymaga patchcordu z kondycjonowaniem trybu) |10Gb Ethernet 10GBase-SR 400m |40 Gb Ethernet 40GBase-SR4 150 m (550 m QSFP+ eSR4) |100Gb Ethernet 100GBase-SR10 150m.
Przepustowość: 3600/500 MHz-km przy 850/1300 nm (OM4 — zoptymalizowana pod kątem VCSEL 850 nm / wyższa prędkość).
Powyższe zastosowanie dotyczy kabla wiązki przewodów MTP-LC łączącego bezpośrednio port QSFP+ z portami (4)SFP+.
W wielu istniejących środowiskach prądu stałego kable LC-MTP są używane do obsługi magistrali światłowodowych o dużej gęstości między przełącznikami, panelami krosowniczymi szaf i głównymi panelami okablowania dystrybucyjnego.
Bezpośrednie połączenie 400G na krótkie i średnie odległości zwykle składa się z 8-rdzeniowego/12-rdzeniowego kabla krosowego MTP z modułami 400G-DR4 OSFP/QSFP-DD.Termin „DR4″—„DR” oznacza zasięg 500 m przy użyciu światłowodu jednomodowego, a „4” oznacza 4 kanały optyczne 100 Gb/s.Ponieważ jeden kanał optyczny wymaga dwóch światłowodów, w celu uzyskania bezpośredniego połączenia z modułem 400G-DR4 można użyć 8-włóknowego lub 12-rdzeniowego kabla MTP/MPO.W 8-włóknowym okablowaniu MTP wykorzystanie włókien wynosi 100%, podczas gdy w 12-rdzeniowym okablowaniu MTP cztery włókna pozostają niewykorzystane.Weźmy jako przykład moduł 400G QSFP-DD, poniższe zdjęcie przedstawia okablowanie MTP dla bezpośredniego połączenia 400G DR4.
Rozpiętość 100 m z 16-włóknowym kablem MTP/MPO
Transceivery 400G-SR8 wymagają użycia 16-żyłowego kabla MTP.Termin „SR8” – „SR” oznacza odległość 100 metrów przy użyciu światłowodu wielomodowego, a „8” oznacza, że istnieje 8 kanałów optycznych, z których każdy działa z szybkością 50 Gb/s.W tym bezpośrednim połączeniu 16-rdzeniowy kabel MTP ma 100% wykorzystania włókien.Oczekuje się, że głównymi odbiorcami tych światłowodowych nadajników-odbiorników 400G-SR8 będą niektórzy dostawcy usług w chmurze hiperskali w Ameryce Północnej i Chinach.
Parametr techniczny kabla MPO MTP
Przedmiot | Parametry techniczne | |
Złącze | MPO/MTP (F lub M) | MPO/MTP (K lub M) |
Operacja Temperatura | -40°C ~ +80°C | |
Temperatura przechowywania | -40°C ~ +85°C | |
Strata wtrąceniowa |
SM: ≤ 0,75 dB (wartość standardowa), ≤ 0,35 dB (wartość typowa); MM: ≤ 0,50 dB (wartość standardowa), ≤ 0,35 dB (wartość typowa); |
|
Strata zwrotu | SM:≥60dB;mm: ≥35dB | |
Typ zakończenia MPO | Mężczyzna: z kołkiem prowadzącym;Kobieta: bez kołka prowadzącego | |
Liczba włókien | Włókno 8,12 i 24 | |
Typ złącza drugiego końca | MPO-żeńskie , MPO-męskie , FC , SC , ST , MU , LC , E2000 | |
Tryb światłowodowy | Jednomodowy (G652,G655,G657), wielomodowy (50, 62,5, OM2, OM3, OM4) | |
Typ kabla światłowodowego | Włókno taśmowe 250um, kabel taśmowy, kabel światłowodowy w pakiecie |
Trzy metody polaryzacji typu A, typu B i typu C są stosowane w celu zagwarantowania właściwej alokacji dwukierunkowej.
Pakowanie
Zapakujemy go w torbę OPP i karton na zewnątrz.w celu ochrony towarów nie są uszkodzone podczas dostawy.
FQA
1. Pytanie:Czy jesteś producentem?
Odp .: tak, jesteśmy producentem w Shenzhen w Chinach
2. Pytanie:Jakie jest twoje MOQ?
Odp .: MOQ może wynosić 1 sztukę, ale nie sugerujemy zamawiania 1 sztuki, ponieważ koszt będzie wyższy, więc cena będzie wyższa niż twój budżet.
3. Pytanie:Jaka jest cena ?
Odp .: Cena zależy od ilości.Po poinformowaniu nas o swojej ilości zaoferujemy Ci najlepszą cenę.Duża ilość otrzyma bardzo konkurencyjną cenę.
4. Pytanie:Czy możesz podać cenę FOB?
Odp .: tak, możemy, ale ze względu na rozmiar i wagę nie jest duża, większość jest dostarczana drogą lotniczą, DHL, TNT, UPC, FEDEX itp.Więc trudno jest zrobić cenę FOB.Najlepszym sposobem jest poinformowanie nas o szczegółowych specyfikacjach i ilości, zaoferujemy fracht z ceną produktów w celach informacyjnych.
Mamy bardzo konkurencyjnego logistę cenowego.Jeśli twoja ilość jest duża i są dziesiątki pudeł kartonowych, możemy ustalić fracht drogą morską w celach informacyjnych.
Cena EXW lub cena CFR będą lepsze.Możesz skontaktować się z nami, aby uzyskać więcej rozwiązań, jeśli potrzebujesz.
5. Pytanie:Jaka jest twoja jakość?
Odp .: Nasza produkcja jest zgodna z IEC, standardową produkcją europejską, prawie zamkniętą dla warsztatu bezpyłowego.Importowany sprzęt produkcyjny i sprzęt do kontroli jakości.Zwłaszcza sprzęt MTP Daisi.
Wszystkie produkty są w 100% testowane przed dostawą.
6. Q :Jaki jest twój czas realizacji?
Odp .: Mamy trzy fabryki w Chinach.Jedna fabryka do produkcji kabli światłowodowych, dwie fabryki do patchcordów, PLC, ODF, adapterów, tłumików itp.
W przypadku patchcordu światłowodowego czas realizacji może wynosić 2-3 dni robocze dla 5000 szt.regularne produkty, które mamy w magazynie.Możemy zająć się pilnym zamówieniem dla Ciebie.Więcej informacji, możesz czuć się swobodnie, aby skontaktować się z nami.
7. Q :Jaka jest twoja gwarancja?
Odp .: na kabel krosowy mamy 2 lata gwarancji od dostawy, ale odpowiadamy tylko za uszkodzenia inne niż sztuczne.W przypadku sztucznych uszkodzeń możemy je naprawić za darmo, ale fracht zostanie opłacony po twojej stronie.
8. Pytanie:Jakie jest twoje opakowanie?
Odp .: Używamy międzynarodowego pakietu eksportowego.dołączone opakowanie różnych produktów w celach informacyjnych.Możemy również wydrukować twoje logo na opakowaniu
9. Pytanie:Czy możesz zrobić OEM / ODM?
O: tak, możemy.Jesteśmy producentem, wszystkie produkty akceptują OEM/ODM.możemy podpisać umowę o zachowaniu poufności.
10. Pytanie:Czy mogę dostać próbkę?
Odp .: To zależy od tego, które produkty, dla adaptera, tłumika, patchcordu, pigtaila, możemy dostarczyć próbkę za darmo.Ale fracht spłacony po twojej stronie.
W przypadku produktów o dużej wartości nie możemy zaoferować ich za darmo, opłata za próbkę i fracht spłacony w pierwszej kolejności, po złożeniu zamówienia opłata za próbkę zostanie zwrócona.
11. Pytanie:Jak mogę zamówić?
Odp .: 1. wyślij do nas pocztę lub wyślij zapytanie.daj nam znać nazwę produktu, szczegółowe specyfikacje, ilość.Podaj swój adres odbioru, jeśli potrzebujesz, abyśmy ustalili dla ciebie fracht.
2. Po poznaniu Twoich wymagań zaoferujemy Ci najlepszą cenę z czasem realizacji.Cena zależy od ilości.
3. Po zaakceptowaniu oferty wystawimy fakturę Profoma na nasze konto bankowe.
4. Zorganizujemy dla Ciebie produkcję po otrzymaniu płatności.
5. Przed dostawą ponownie potwierdzimy otrzymanie informacji. I wyślemy ci numer śledzenia po dostawie.
6. Postaramy się jak najlepiej spełnić Twoje wymagania dotyczące długoterminowej współpracy.
12. Pytanie:Jaki jest twój termin płatności?
Odp .: T / T, Western Union, Paypal, MoneyGram jednocześnie. W przypadku dużej kwoty można wpłacić 50% z góry, 50% salda zapłaconego przed dostawą.
