Szczegóły Produktu:
|
Nazwa: | Kabel MPO MTP | Materiał: | LSZH, OFNP lub OFNR |
---|---|---|---|
Typ trybu: | OM4 | rodzaj rdzenia: | 12 rdzeń |
Złącze: | MTP MPO | Kolor: | Wodny, pomarańczowy, żółty, żółty/czerwony/wodny |
High Light: | 40M 12 światłowodowy kabel krosowy MPO,12-rdzeniowy kabel krosowy OM4 MPO,12-rdzeniowy kabel OM4 MTP MTP |

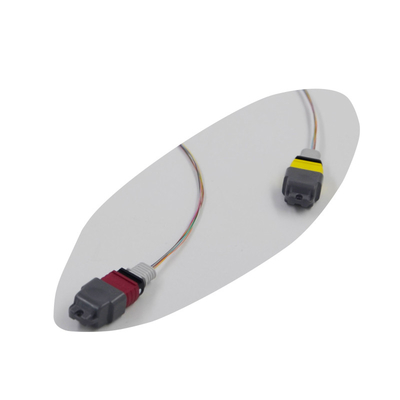

40M 12 światłowodowy kabel krosowy MPO 100G Plenum 12-rdzeniowy typ trybu OM4
40M OM4 MTP MTP 12 Kabel krosowy światłowodowy 100G Kabel Plenum Multi-Fiber
Cechy kabla krosowego MPO
NOWA TECHNOLOGIA LIGHT OPTICS LIMITED wstępnie zakończony system światłowodowy Plug and Go zapewnia rynkowi szybkiego wdrażania światłowodów niezwykle ekonomiczny, rozszerzalny i szybki system.
NOWA OPTYKA ŚWIETLNA Prefabrykowane zespoły marki MTP® zapewniające optymalną wydajność podczas łączenia wstępnie zakończonych
Zapotrzebowanie na prędkości transmisji 400G ze strony głównych centrów danych i operatorów telekomunikacyjnych stale rośnie, a rozwiązania okablowania są stale aktualizowane.Aby osiągnąć szybkość transmisji danych 400G i zaoszczędzić na kosztach okablowania, należy wziąć pod uwagę przełomy, większą gęstość połączeń i uproszczone podejście do projektowania sieci, dlatego kable 400G MTP/MPO stają się coraz bardziej powszechne.FS oferuje rozwiązania okablowania MTP/MPO spełniające potrzeby wysokowydajnych sieci 400G.W tym artykule opisano określone scenariusze aplikacji okablowania.
Bezpośrednie połączenie 400G na krótkie i średnie odległości zwykle składa się z 8-rdzeniowego/12-rdzeniowego kabla krosowego MTP z modułami 400G-DR4 OSFP/QSFP-DD.Termin „DR4″—„DR” oznacza zasięg 500 m przy użyciu światłowodu jednomodowego, a „4” oznacza 4 kanały optyczne 100 Gb/s.Ponieważ jeden kanał optyczny wymaga dwóch światłowodów, w celu uzyskania bezpośredniego połączenia można użyć 8-włóknowego lub 12-rdzeniowego kabla MTP/MPO dla modułu 400G-DR4.W 8-włóknowym okablowaniu MTP wykorzystanie włókien wynosi 100%, podczas gdy w 12-rdzeniowym okablowaniu MTP cztery włókna pozostają niewykorzystane.Weźmy jako przykład moduł 400G QSFP-DD, poniższe zdjęcie przedstawia okablowanie MTP dla bezpośredniego połączenia 400G DR4.
Rozpiętość 100 m z 16-włóknowym kablem MTP/MPO
Transceivery 400G-SR8 wymagają użycia 16-żyłowego kabla MTP.Termin „SR8” – „SR” oznacza odległość 100 metrów przy użyciu światłowodu wielomodowego, a „8” oznacza, że istnieje 8 kanałów optycznych, z których każdy działa z szybkością 50 Gb/s.W tym bezpośrednim połączeniu 16-rdzeniowy kabel MTP ma 100% wykorzystania włókien.Oczekuje się, że głównymi użytkownikami tych światłowodowych nadajników-odbiorników 400G-SR8 będą niektórzy dostawcy usług w chmurze hiperskali w Ameryce Północnej i Chinach.
Parametr techniczny kabla MPO MTP
Przedmiot | Parametry techniczne | |
Złącze | MPO/MTP (F lub M) | MPO/MTP (K lub M) |
Operacja Temperatura | -40°C ~ +80°C | |
Temperatura przechowywania | -40°C ~ +85°C | |
Strata wtrąceniowa |
SM: ≤ 0,75 dB (wartość standardowa), ≤ 0,35 dB (wartość typowa); MM: ≤ 0,50 dB (wartość standardowa), ≤ 0,35 dB (wartość typowa); |
|
Strata zwrotu | SM:≥60dB;mm: ≥35dB | |
Typ zakończenia MPO | Mężczyzna: z kołkiem prowadzącym;Kobieta: bez kołka prowadzącego | |
Liczba włókien | Włókno 8,12 i 24 | |

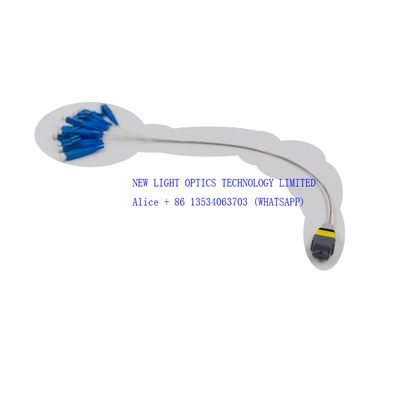

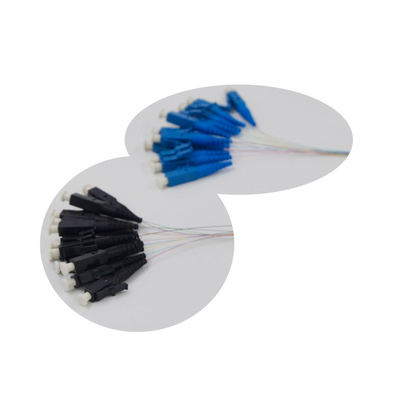

Typ złącza drugiego końca | MPO-żeńskie , MPO-męskie , FC , SC , ST , MU , LC , E2000 | |
Tryb światłowodowy | Jednomodowy (G652,G655,G657), wielomodowy (50, 62,5, OM2, OM3, OM4) | |
Typ kabla światłowodowego | Włókno taśmowe 250um, kabel taśmowy, kabel światłowodowy w pakiecie |
Trzy metody polaryzacji typu A, typu B i typu C są stosowane w celu zagwarantowania właściwej alokacji dwukierunkowej.
Pakowanie
Zapakujemy go w torbę OPP i karton na zewnątrz.w celu ochrony towarów nie są uszkodzone podczas dostawy.
FQA
1. Pytanie:Czy jesteś producentem?
Odp .: tak, jesteśmy producentem w Shenzhen w Chinach
2. Pytanie:Jakie jest twoje MOQ?
Odp .: MOQ może wynosić 1 sztukę, ale nie sugerujemy zamawiania 1 sztuki, ponieważ koszt będzie wyższy, więc cena będzie wyższa niż twój budżet.
3. Pytanie:Jaka jest cena ?
Odp .: Cena zależy od ilości.Po poinformowaniu nas o swojej ilości zaoferujemy Ci najlepszą cenę.Duża ilość otrzyma bardzo konkurencyjną cenę.
4. Pytanie:Czy możesz podać cenę FOB?
Odp .: tak, możemy, ale ze względu na rozmiar i wagę nie jest duża, większość jest dostarczana drogą lotniczą, DHL, TNT, UPC, FEDEX itp.Więc trudno jest zrobić cenę FOB.Najlepszym sposobem jest poinformowanie nas o szczegółowych specyfikacjach i ilości, zaoferujemy fracht z ceną produktów w celach informacyjnych.
Mamy bardzo konkurencyjnego logistę cenowego.Jeśli twoja ilość jest duża i są dziesiątki pudeł kartonowych, możemy ustalić fracht drogą morską w celach informacyjnych.
Cena EXW lub cena CFR będą lepsze.Możesz skontaktować się z nami, aby uzyskać więcej rozwiązań, jeśli potrzebujesz.
5. Pytanie:Jaka jest twoja jakość?
Odp .: Nasza produkcja jest zgodna z IEC, standardową produkcją europejską, prawie zamkniętą dla warsztatu bezpyłowego.Importowany sprzęt produkcyjny i sprzęt do kontroli jakości.Zwłaszcza sprzęt MTP Daisi.
Wszystkie produkty są w 100% testowane przed dostawą.
6. Q :Jaki jest twój czas realizacji?
Odp .: Mamy trzy fabryki w Chinach.Jedna fabryka do produkcji kabli światłowodowych, dwie fabryki do patchcordów, PLC, ODF, adapterów, tłumików itp.
W przypadku patchcordu światłowodowego czas realizacji może wynosić 2-3 dni robocze dla 5000 szt.regularne produkty, które mamy w magazynie.Możemy zająć się pilnym zamówieniem dla Ciebie.Więcej informacji, możesz czuć się swobodnie, aby skontaktować się z nami.
7. Q :Jaka jest twoja gwarancja?
Odp .: na kabel krosowy mamy 2 lata gwarancji od dostawy, ale odpowiadamy tylko za uszkodzenia inne niż sztuczne.W przypadku sztucznych uszkodzeń możemy je naprawić za darmo, ale fracht zostanie opłacony po twojej stronie.
8. Pytanie:Jakie jest twoje opakowanie?
Odp .: Używamy międzynarodowego pakietu eksportowego.dołączone opakowanie różnych produktów w celach informacyjnych.Możemy również wydrukować twoje logo na opakowaniu
9. Pytanie:Czy możesz zrobić OEM / ODM?
O: tak, możemy.Jesteśmy producentem, wszystkie produkty akceptują OEM/ODM.możemy podpisać umowę o zachowaniu poufności.
10. Pytanie:Czy mogę dostać próbkę?
Odp .: To zależy od tego, które produkty, dla adaptera, tłumika, patchcordu, pigtaila, możemy dostarczyć próbkę za darmo.Ale fracht spłacony po twojej stronie.
W przypadku produktów o dużej wartości nie możemy zaoferować ich za darmo, opłata za próbkę i fracht spłacony w pierwszej kolejności, po złożeniu zamówienia opłata za próbkę zostanie zwrócona.
11. Pytanie:Jak mogę zamówić?
Odp .: 1. wyślij do nas pocztę lub wyślij zapytanie.daj nam znać nazwę produktu, szczegółowe specyfikacje, ilość.Podaj swój adres odbioru, jeśli potrzebujesz, abyśmy ustalili dla ciebie fracht.
2. Po poznaniu Twoich wymagań zaoferujemy Ci najlepszą cenę z czasem realizacji.Cena zależy od ilości.
3. Po zaakceptowaniu oferty wystawimy fakturę Profoma na nasze konto bankowe.
4. Zorganizujemy dla Ciebie produkcję po otrzymaniu płatności.
5. Przed dostawą ponownie potwierdzimy otrzymanie informacji. I wyślemy ci numer śledzenia po dostawie.
6. Postaramy się jak najlepiej spełnić Twoje wymagania dotyczące długoterminowej współpracy.
12. Pytanie:Jaki jest twój termin płatności?
Odp .: T / T, Western Union, Paypal, MoneyGram jednocześnie. W przypadku dużej kwoty można wpłacić 50% z góry, 50% salda zapłaconego przed dostawą.
