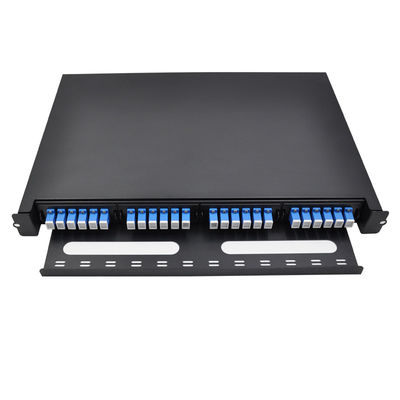

48 portów Panel z płatkami włóknooptycznymi z kablem MPO/MTP i osłoną w slide-out slide-out dla centrów danych

Nazwa marki:	New light
Numer modelu:	Panel ptach z 12/24/48 rdzeniami
MOQ:	1 ~ 10000
Cena £:	10~100
Szczegóły opakowania:	torba opp + pudełko kartonowe
Warunki płatności:	T/T, Western Union, Moneygram, PayPal

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

ROHS ;ISO9001

Tworzywo:

SPECYFIKACJA

Aplilacja:

Centra danych, instalacje gotowe

Panel przedni:

LC, SC, ST, FC, E2000

Nazwa produktu:

Panel światłowodowy MPO/MTP 24-włóknowy montowany w stojaku

Taca:

12/24/48/72/96 włókno

Waga:

Tworzywo:

Brąz fosforowy

Kolor:

Biały

Temperatura przechowywania:

-45 ° C ~+60 ° C.

Typ produktu:

wysuwana obudowa szuflady z tacami spawów

Wymiary:

1,75" wys. x 17,0" szer. x 14,0" gł., 485 mm x 294 mm x 44 mm

Typ adaptera:

Możliwość Supply:

10000 dziennie

Podkreślić:

fiber optic parts and accessories

fiber optic accessories

Opis produktu

48 portów Panel z płatkami włókna optycznego z kablem MPO/MTP i adapterami

Ten 48-portów światłowodowy system paneli patch obejmuje kable MPO / MTP i adaptery, znane również jako panele dystrybucyjne światłowodowe.Panele te ułatwiają łatwe zakończenie kabli światłowodowych i zapewniają dostęp do poszczególnych włókien do celów połączeń krzyżowych.

Standardowy panel światłowodowy wyposażony jest w metalową obudowę, w której znajdują się panele adapterów i tacy do spliczenia włókien.które następnie łączą się z stałymi wewnętrznymi portami paneli adapterów.

Wewnętrzne porty panela pozostają stałe, zapewniając trwałe połączenia kablowe, podczas gdy zewnętrzne porty zawierają kable błonnikowe do częstych regulacji połączeń między urządzeniami w razie potrzeby.

Panel z płatkami włóknistymi składa się z dwóch przedziałów: jeden zawiera zbiorniki lub adaptery podgraniczne, a drugi przeznaczony do tacy splice i przechowywania nadmiaru włókien.

Dostępne w składnikach ze składnikami z optycznym włóknem z różnymi konfiguracjami, w tym adapterami LC multimode duplex i taczkami splice.i 144 zastosowań włókien rdzeniowych. Kompatybilny z różnymi interfejsami adapterów, w tym SC, ST, FC, LC, MTRJ i E2000.

Wnioski

Łącznik abonenta telekomunikacji
Włókno do domu (FTTH)
Sieci LAN/WAN
Systemy CATV

Kluczowe cechy

Połączenie odgałęzienia do końcówki kabla optycznego
19-calowa standardowa konstrukcja montażowa stojaka
Kompatybilność instalacji adaptera
Struktura szuflady dla łatwej obsługi
Kompaktny projekt oszczędzający przestrzeń
Łatwe zarządzanie i obsługa
Rozmiar standardowy z lekką, racjonalną strukturą

Specyfikacje mechaniczne i środowiskowe

Parametry	Specyfikacja
Temperatura pracy	-25°C do +40°C
Temperatura przechowywania	-25°C do +55°C
Względna wilgotność	≤ 85% (+30°C)
Ciśnienie powietrza	70 Kpa do 106 Kpa
Kolor	Czarne

Wymiary

Model	Ilość włókien	Wysokość	Wymiary (LxWxH)
Wstawiennictwo	12/24/48/96 Główne	1U	430354,144 mm

Konfiguracja polarności

Zrozumienie polaryzacji włókien

W celu prawidłowego przekazywania danych sygnał nadający (Tx) na jednym końcu kabla musi odpowiadać sygnałowi odbiorcy (Rx) na przeciwnym końcu.Standardy przemysłowe określają trzy metody biegunowości dla komponentów wielowłonkowych, z których każdy wykorzystuje różne typy kabli MPO.

Metoda A

Wykorzystuje przewody MPO typu A z podłączeniem na jednym końcu i podłączeniem na drugim, utrzymując ustawienie włókien pozycji 1 do pozycji 1.Do zastosowań dwufunkcyjnych, wymaga przełączania przewodu nadajnika-przyjmującego na jednym końcu.

Metoda B

Wykorzystuje połączacze kluczowe na obu końcach, aby osiągnąć przełączanie nadajnika i odbiornika, przy czym włókno pozycji 1 dociera do pozycji 12 na przeciwległym końcu.używa prostych przewodów A-B na obu końcach.

Metoda C

Wykorzystuje się łącznik na jednym krańcu i łącznik na drugim (podobny do metody A), z wewnętrznym przewracaniem par światła.Ta metoda nie obsługuje aplikacji równoległych 8-włókna 40 i 100 Gig i nie jest zalecana.

Przy wielu metodach polarności wymagających określonych typów przewodów patch, błędy w wdrażaniu są powszechne.i kanały do prawidłowej weryfikacji biegunowości.
