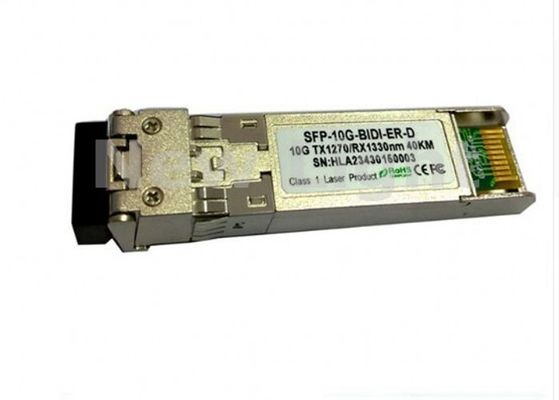

10Gb/s SFP+ dwukierunkowy nadajnik światłowodowy z łącznikiem LC do zastosowań jednowarunkowych 40 km
  • Nazwa

10Gb/s SFP+ dwukierunkowy nadajnik światłowodowy z łącznikiem LC do zastosowań jednowarunkowych 40 km

Nazwa marki: New Light
MOQ: 1
Cena £: 3.5~20
Szczegóły opakowania: Pakowanie eksportowe
Warunki płatności: T/T, Western Union, MoneyGram
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
CE
Nazwa:
Transceiver SFP BIDI
Dystans:
40 km
Tryb:
Pojedynczy tryb
Szybkość przesyłania danych:
10g
Długość fali:
1270/1330 nm
Typ złącza:
LC
Możliwość Supply:
1000000
Podkreślić:

gigabitowy transceiver ethernetowy

,

transceiver światłowodowy jednomodowy

Opis produktu
10Gb/s Fiber Optic Transceiver / SFP+ Bi-Directional Transceiver 40km złącze LC
Zgodny z RoHS 10Gb/s SFP+ Bi-Directional Transceiver, 40km single mode złącze LC
Maksymalne wartości znamionowe
Parametr Symbol Min. Maks. Jednostka Uwaga
Napięcie zasilania Vcc -0.5 4.0 V
Temperatura przechowywania -40 85 °C
Wilgotność względna 85 %
Naprężenia przekraczające maksymalne wartości znamionowe mogą spowodować trwałe uszkodzenie modułu
Kluczowe cechy
  • Obsługuje prędkości transmisji danych od 9.95Gb/s do 10.3Gb/s
  • Dwukierunkowy transceiver optyczny SFP+ złącze LC Simplex
  • Zgodny z diagnostyką cyfrową SFF-8472
  • Możliwość podłączania podczas pracy
  • 1: Nadajnik laserowy DFB 1270nm, odbiornik 1330nm
  • 2: Nadajnik laserowy DFB 1330nm, odbiornik 1270nm
  • Do 40km na SMF 9/125um
  • Zgodny z SFP+ MSA SFF-8431
  • Temperatura obudowy podczas pracy: od 0 do 70 °C
Zastosowania
  • 10GBASE-ER przy 10.3125Gbps
  • 10GBASE-EW przy 9.953Gbps
  • Inne łącza optyczne
Ogólna charakterystyka pracy
Parametr Symbol Min. Typ Maks. Jednostka Uwaga
Szybkość transmisji danych Ethernet 10.3125 Gb/s
Fiber Channel 10.518
Napięcie zasilania Vcc 3.13 3.3 3.47 V
Prąd zasilania Icc5 mA
Prąd zasilania Icc3 400 mA
Temperatura obudowy podczas pracy Tc 0 70 °C
Charakterystyka wejścia/wyjścia elektrycznego
Nadajnik
Parametr Symbol Min. Typ Maks. Jednostka Uwaga
Różnicowy zakres napięcia wejściowego 120 820 mVpp 1
Wejście wyłączenia Tx H VIH 2.0 Vcc+0.3 V
Wejście wyłączenia Tx L VIL 0 0.8 V
Wyjście Tx Fault H VOH 2.0 Vcc+0.3 V 2
Wyjście Tx Fault L VOL 0 0.8 V
Impedancja różnicowa wejścia Zin 100 Ω
Odbiornik
Parametr Symbol Min. Typ Maks. Jednostka Uwaga
Różnicowy zakres napięcia wyjściowego 340 650 800 mVpp 3
Wyjście Rx LOS H VOH 2.0 Vcc+0.3 V 2
Wyjście Rx LOS L VOL 0 0.8 V
Uwaga 1) TD+/- są wewnętrznie sprzężone prądem zmiennym z różnicowym zakończeniem 100Ω wewnątrz modułu.
Uwaga 2) Tx Fault i Rx LOS to wyjścia z otwartym kolektorem, które powinny być podciągnięte rezystorami 4.7k do 10kΩ na płycie głównej. Napięcie podciągania między 2.0V a Vcc+0.3V.
Uwaga 3) Wyjścia RD+/- są wewnętrznie sprzężone prądem zmiennym i powinny być zakończone rezystancją 100Ω (różnicową) w użytkownika SERDES.
Charakterystyka optyczna
Nadajnik
Parametr Symbol Min. Typ Maks. Jednostka Uwaga
Długość fali roboczej 1260 1270 1280 nm
Długość fali roboczej 1320 1330 1340 nm
Średnia moc wyjściowa (włączona) Po 0 4 dBm 1
Współczynnik ekstynkcji ER 5 dB 1
Szerokość widmowa RMS Δλ 1 nm
Czas narastania/opadania (20%~80%) Tr/Tf 50 ps 2
Optyczna amplituda modulacji OMA -6.2 dBm
Kara dyspersyjna 1 dB
Optyczne oko wyjściowe Zgodne z IEEE 0802.3ae
Odbiornik
Parametr Symbol Min. Typ Maks. Jednostka Uwaga
Długość fali roboczej 1320 1330 1340 nm
Długość fali roboczej 1260 1270 1280 nm
Czułość Psen -15 dBm 3
Min. przeciążenie Pimax 0.5 dBm
LOS Assert Pa -30 dBm
LOS De-assert Pd -16 dBm
Histereza LOS Pd-Pa 0.5 4 dB
Uwaga 1) Mierzone przy 10.3125b/s z wzorcem testowym PRBS 231 - 1 NRZ.
Uwaga 2) 20%~80%
Uwaga 3) W najgorszym przypadku ER, mierzone przy 10.3125 Gb/s z wzorcem testowym PRBS 231 - 1 NRZ dla BER < 1x10-12
Definicje i funkcje pinów
Pin Symbol Nazwa/Opis
1VEET [1]Masa nadajnika
2Tx_FAULT [2]Błąd nadajnika
3Tx_DIS [3]Wyłączenie nadajnika. Wyjście lasera wyłączone przy wysokim poziomie lub otwarte
4SDA [2]2-przewodowa linia danych interfejsu szeregowego
5SCL [2]2-przewodowa linia zegara interfejsu szeregowego
6MOD_ABS [4]Brak modułu. Uziemiony w module
7RS0 [5]Wybór prędkości 0
8RX_LOS [2]Wskazanie utraty sygnału. Logiczne 0 wskazuje normalną pracę
9RS1 [5]Wybór prędkości 1
10VEER [1]Masa odbiornika
11VEER [1]Masa odbiornika
12RD-Odbiornik odwrócone dane wyjściowe. Sprzężone prądem zmiennym
13RD+Odbiornik dane wyjściowe. Sprzężone prądem zmiennym
14VEER [1]Masa odbiornika
15VCCRZasilanie odbiornika
16VCCTZasilanie nadajnika
17VEET [1]Masa nadajnika
18TD+Nadajnik dane wejściowe. Sprzężone prądem zmiennym
19TD-Nadajnik odwrócone dane wejściowe. Sprzężone prądem zmiennym
20VEET [1]Masa nadajnika
