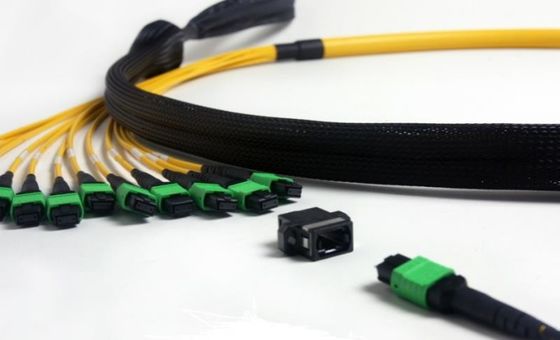

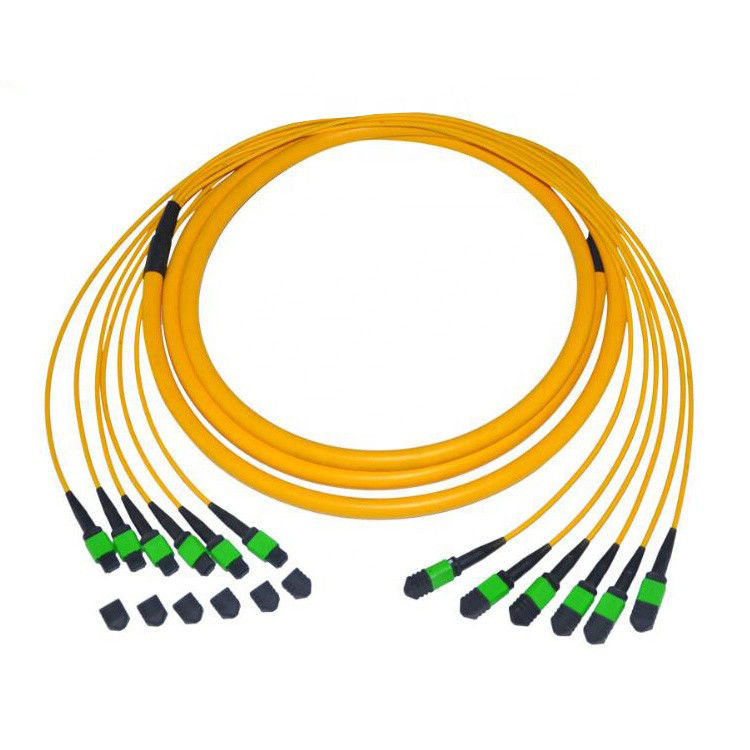

Kabel krosowy światłowodowy jednomodowy 9/125 12 MTP / MPO światłowodowy trunk Pvc

Kabel krosowy światłowodowy jednomodowy 9/125 12 MTP / MPO światłowodowy trunk Pvc

  • Kabel krosowy światłowodowy jednomodowy 9/125 12 MTP / MPO światłowodowy trunk Pvc
  • Kabel krosowy światłowodowy jednomodowy 9/125 12 MTP / MPO światłowodowy trunk Pvc
Kabel krosowy światłowodowy jednomodowy 9/125 12 MTP / MPO światłowodowy trunk Pvc
Szczegóły Produktu:
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: New Light
Orzecznictwo: CE , ISO , RoHS
Numer modelu: MPO / MTP - MTP / MPO
Zapłata:
Minimalne zamówienie: 1 szt.
Cena: can be negotiated
Szczegóły pakowania: Torba OPP + karton
Czas dostawy: 2-7 dni roboczych (w zależności od ilości)
Zasady płatności: L / C, T / T, Western Union, MoneyGram, paypal
Możliwość Supply: 500 szt dziennie
Kontakt
Szczegółowy opis produktu
typ złącza: MPO / MTP -MPO / MTP materiał: PVC
typ trybu: tryb pojedyńczy typ rdzenia: 12 rdzeń
kolor kabla: Żółty Długość: Można dostosować
Certyfikat: CE, ISO, RoHS Czas dostawy: 2-7 dni roboczych po otrzymaniu wpłaty
zdolność produkcyjna: 500 sztuk / dzień Termin płatności: T / T, 30% zaliczki z góry
nazwy produktów: 12 Przewód światłowodowy MTP / MPO okrągły kabel światłowodowy jednomodowy 9/125 Światłowodowy przew
High Light:

kabel światłowodowy mpo

,

kabel mpo do mpo

12 Przewód światłowodowy MTP / MPO okrągły kabel światłowodowy jednomodowy 9/125 Światłowodowy przewód krosowy

Szczegóły zamówienia:

Typ złącza: MPO-żeńskie, MPO-męskie

Końcówka okucia: PC, APC
Liczba rdzeni światłowodowych: 4, 8, 12, 24

Typ złącza: MPO-żeński, MPO-męski, FC, SC, LC, ST, MTRJ

Końcówka okucia: PC, UPC, APC

Typ rdzenia: SM, MM (OM1, OM2, OM3, OM4)

Średnica kabla (mm): 0,9,2, 3

Długość kabla (M): L = 1, 2, 3 ......

Długość pigtailu (M): L1 = 0,5, 0,6, 1,0

Typ kabla: RJ: Cable Ribbon, RB: Bare Ribbon Cable, RI: Mini Round Cable

Indeks interferencji MPO

Typ złącza Testowanie przedmiotów Min Max
MPO PC ROC_X (abs) (mm) 500
ROC_Y (abs) (mm) 50
Kąt_X (deg) -0,2 0,2
Kąt_Y (deg) -0,2 0,2
Max.DH.All Fiber (nm) -600 600
Max.DH.Ave (nm) -300 300
Max.DH.Adj (nm) -300 300
Max. Core Dip (nm) -300 300
Wysokość włókna (nm) -300 300
ROC_X (abs) (mm) 1000 3000
MPO APC ROC_X (abs) (mm) 500
ROC_Y (abs) (mm) 50
Kąt_X (deg) -0,2 0,2
Kąt_Y (deg) 7.8 8.2
Max.DH.All Fiber (nm) -600 600
Max.DH.Ave (nm) -300 300
Max.DH.Adj (nm) -300 300
Fiberheight (nm)

Jakie są żądania MPO / MTP ?


a.Zapytanie o powierzchnię:

400 X Błędny opis Zezwalaj na ilość
Włókno (9um, 50um, 62,5um) Białe zadrapania ≤3um Bez limitów
Miejsce ≤2um 5 SZT
Wada / Niedozwolone
Okładziny
(62,5-125um)
Białe zadrapania ≤3um Bez limitów
≤5um 1 SZT
Czarne zadrapania ≤3um 2 szt
Czarny punkt ≤2um Bez limitów
≤5um 3 SZT
Wada ≤2um Wokół nie ma ograniczeń
≤15um Całkowita długość jest mniejsza niż długość boku 1/4
Plastikowy pierścień / Bez limitów

b.Performance:

MPO / MTP Standardowa skuwka SM Króciec niskostratny SM Standardowa skuwka MM MM sonda niskostratna
IL Strata Typowy 0,35dB 0,20 dB 0,35dB 0,20 dB
Max 0,75 dB 0,35dB 0,65dB 0,35dB
RL APC ≥ 50dB ≥ 25 dB ≥ 35dB
PC ≥ 40 dB
Powtarzalność ≤0,30dB (Podłącz więcej niż 500 razy) 0,30 dB (Podłącz więcej niż 1000 razy)
Wymienność ≤0,30dB (Z pasującym złączem)
Wytrzymałość na rozciąganie ≤0,30dB (maksymalne napięcie 66N)
Zaszokować ≤ 0,30 dB (10 ~ 55 Hz)
Zakres temperatury -40 ° C ~ + 75 ° C


c. Wskaźniki interferencji:

Złącze MPO / MTP Test wymiarowy 3D
Promień krzywizny X ≥ 2000 mm, Y ≥ 50 mm
Wysokość włókna 1000 ~ 4000 nm
Kąt końcowy X ± 0,3 °, Y ± 0,3 °
Rdzeń zanurzeniowy ± 300 nm


d.Length Tolerance:

Długość (M) Tolerancja
≤10 + 10 CM
10 <L≤30 + 15 CM
> 30 + 10%

Trzy metody biegunowości Typ A, Typ B i Typ C są używane do zagwarantowania właściwej alokacji dwukierunkowej.

Typowy kabel bagażowy MPO typu A:
Kluczowe adaptery z kluczem w dół, 1 x A do B Duplex Patch Cable i 1 x A do A Duplex Patch Cable.

Kabel bagażowy MPO typu B:
Kluczowe adaptery i 2 x A do A Duplex Patch Cable.

Kabel bagażowy MPO typu C Cross Pair:
Kluczowe adaptery i 2 x A do A Duplex Patch Cable.

Używanie temperatury

-40 ° ~ + 80 °

Podanie :

Wyposażenie testowe
FTTX + LAN
Światłowód CATV
System komunikacji optycznej
Telekomunikacja

Pakowanie:

Spakujemy go za pomocą worka OPP i kartonu na zewnątrz. w celu ochrony towarów nie są uszkodzone podczas dostawy.

Dostawa:

Możemy dostarczyć go drogą powietrzną i morską. zależy od ilości i wymagań.

Zapłata :

Termin płatności: T / T, L / C, PAYPAL / WESTERN UNION / MONEYGRAM. 30% zaliczki z góry. saldo wypłacone przed dostawą.

Okres cenowy: EXW, FOB, CIF, CFR. OD DRZWI DO DRZWI

Więcej produktów :

Posiadamy optyczny patch cord, pigtail, adapter, tłumik, skrzynkę rozdzielczą, złącze Quick Assmembly .etc. Jeśli potrzebujesz więcej produktów lub katalogu, możesz skontaktować się z nami
