Szczegóły Produktu:
|
Aplication: | Centra danych, wstępnie zakończone instalacje | Panel przedni: | LC, SC, ST, FC, E2000 |
---|---|---|---|
Nazwa produktu: | 24-krotny panel światłowodowy MPO / MTP montowany w szafie typu rack | Taca: | Włókno 12/24/48/72/96 |
Waga: | 6 kg | materiał: | Brąz fosforowy |
Kolor: | Biały | Temperatura przechowywania: | -45 ° C ~ + 60 ° C |
Rodzaj produktu: | wysuwana obudowa szuflady z tacami na spojenie | Wymiary: | 1,75 "wys. X 17,0" szer. X 14,0 "gł., 485 mm x 294 mm x 44 mm |
Rodzaj adaptera: | ST | Port: | 12/24/36/48/72/96/144/192/288/386 |
High Light: | fiber optic accessories,fiber optic termination panel |

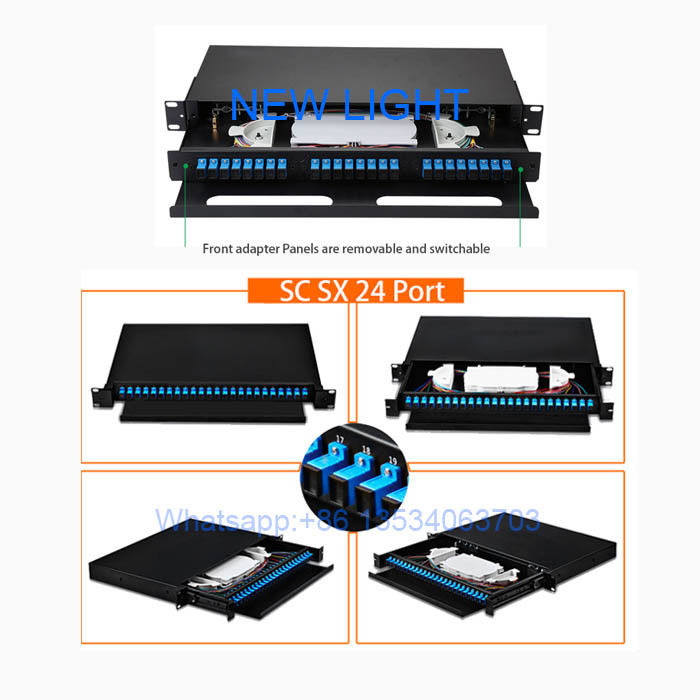

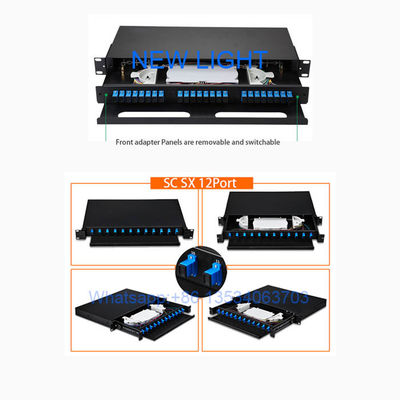

48 portowy, 19-calowy wielomodowy panel światłowodowy do montażu w szafie typu rack
Opis produktu:
48-portowy 19-calowy wielomodowy panel światłowodowy do montażu w szafie zawiera kabel MPO / MTP, a adaptery są również znane jako światłowodowe panele dystrybucyjne. Ułatwiają zakończenie kabli światłowodowych i zapewniają dostęp do poszczególnych włókien kabla w celu połączenia krzyżowego.
Podstawowy panel światłowodowy to zazwyczaj metalowa obudowa, która otacza panele adaptera i tace spawów światłowodowych. Tace spawów umożliwiają łączenie włókien z pigtailami światłowodowymi, które z kolei są podłączane do stałych wewnętrznych portów paneli adapterów.
Wewnętrzne porty panelu są zwykle nieruchome, co oznacza, że kable nie są odłączane w żadnym punkcie. Zewnętrzne porty panelu są zarezerwowane dla kabli krosowych światłowodowych, które można często podłączać i odłączać, aby w razie potrzeby ustawić połączenia między urządzeniami.
Patch panel światłowodowy ma dwie przegrody. Jeden zawiera gniazda lub adaptery grodziowe, a drugi służy do tacki na spawy i przechowywania nadmiaru włókien.
wysuwana obudowa światłowodowa do montażu w szafie rack, obciążona 3 szt. wielomodowego adaptera LC duplex i tacą spawów ... 6-portowa 19-calowa wysuwana obudowa do montażu w szafie rack, ładowana z 6 sztuk jednomodowego adaptera ST i tacy do spawania.
Istnieją różne modele pasujące do aplikacji 12-rdzeniowych, 24-rdzeniowych, 36-rdzeniowych, 48-rdzeniowych, 72-rdzeniowych, 96-rdzeniowych i 144-rdzeniowych. Mogą mieć różne interfejsy adapterów, w tym SC, ST, FC, LC MTRJ, e2000 itp. Powiązane akcesoria światłowodowe i warkocze są opcjonalne.
Podanie:
1. Pętla abonencka telekomunikacji
2. Światłowód do domu (FTTH)
3. LAN / WAN
4. CATV
Cechy:
Służy do podłączenia odgałęzienia optycznego zakończenia kabla
Standardowa konstrukcja 19 '', montaż w stojaku
Dostępne do instalacji adapterów
Struktura szuflady, łatwa w obsłudze.
Kompaktowa konstrukcja zapewniająca oszczędność miejsca
Łatwy w zarządzaniu i obsłudze
Standardowy rozmiar, niewielka waga i rozsądna konstrukcja
Charakterystyka mechaniczna i środowiskowa:
Projektowanie | Parametr |
Temperatura robocza | -25 ℃ ~ + 40 ℃ |
Temperatura przechowywania | -25 ℃ ~ + 55 ℃ |
Wilgotność względna | ≤85 % (+ 30 ℃) |
Ciśnienie powietrza | 70Kpa ~ 106Kpa |
Kolor | czarny |
Wymiar:
Model | ilość włókna | Wysokość | Wymiary (DxSxW) |
do montażu w stojaku | Rdzeń 12/24/48/96 | 1U | 430 * 354,1 * 44 mm |
Biegunowość
Aby łącza światłowodowe prawidłowo wysyłały dane, sygnał transmisji (Tx) na jednym końcu kabla musi być zgodny z odpowiednim odbiornikiem (Rx) na drugim końcu. Celem dowolnego schematu polaryzacji jest zapewnienie tego ciągłego połączenia, a staje się to nieco bardziej skomplikowane, gdy mamy do czynienia z komponentami wielowłóknowymi. Normy branżowe określają trzy różne metody biegunowości - Metodę A, Metodę B i Metodę C. W każdej metodzie stosuje się różne typy kabli MPO.
Metoda A wykorzystuje proste kable MPO typu A ze złączem typu „up-key” na jednym końcu i złączem „key-down” na drugim końcu, tak aby światłowód znajdujący się w pozycji 1 dociera do pozycji 1 na drugim końcu. Podczas korzystania z metody A w zastosowaniach dupleksowych konieczne jest odwrócenie odbiornika-odbiornika-odbiornika w patchcordu na jednym końcu.
Metoda B wykorzystuje złącza typu up-up na obu końcach, aby osiągnąć obrót odbiornika-odbiornika-odbiornika, dzięki czemu włókno znajdujące się w pozycji 1 dociera do pozycji 12 na przeciwległym końcu, włókno znajdujące się w pozycji 2 dociera do pozycji 11 na przeciwległym końcu i tak dalej . W zastosowaniach dupleksowych Metoda B wykorzystuje proste kable krosowe AB na obu końcach.
Metoda C wykorzystuje złącze typu „up-up” na jednym końcu i przycisk w dół na drugim końcu, jak metoda A, ale przerzucanie odbywa się w samym kablu, w którym każda para włókien jest odwracana, tak że włókno w pozycji 1 dociera do pozycji 2 w pozycji przeciwny koniec i światłowód w pozycji 2 dociera do pozycji 1. Chociaż ta metoda działa dobrze w aplikacjach dupleksowych, nie obsługuje równoległych aplikacji 8-światłowodowych 40 i 100 Gig, a zatem nie jest zalecana.
Dzięki trzem różnym metodom polaryzacji i potrzebie użycia poprawnego typu kabli krosowych dla każdej z nich, błędy wdrażania mogą być częste. Na szczęście MultiFiber ™ Pro firmy Fluke Networks pozwala użytkownikom testować pojedyncze kable krosowe, stałe łącza i kanały pod kątem prawidłowej polaryzacji.
