Szczegóły Produktu:
|
Materiał: | Metal | typ trybu: | tryb pojedynczy / tryb multi |
---|---|---|---|
Rodzaj złącza: | 3,0 mm | utrata wtrąceniowa: | <0,3 dB |
Certyfikat: | CE, ISO, RoHS | Utrata zwrotu: | PC≥40 UPC≥50 APC≥60 dB |
High Light: | Złącze światłowodowe 0,9 mm |
Wielomodowe złącze światłowodowe PC 0,9 / 2,0 / 3,0 mm do instalacji w terenie

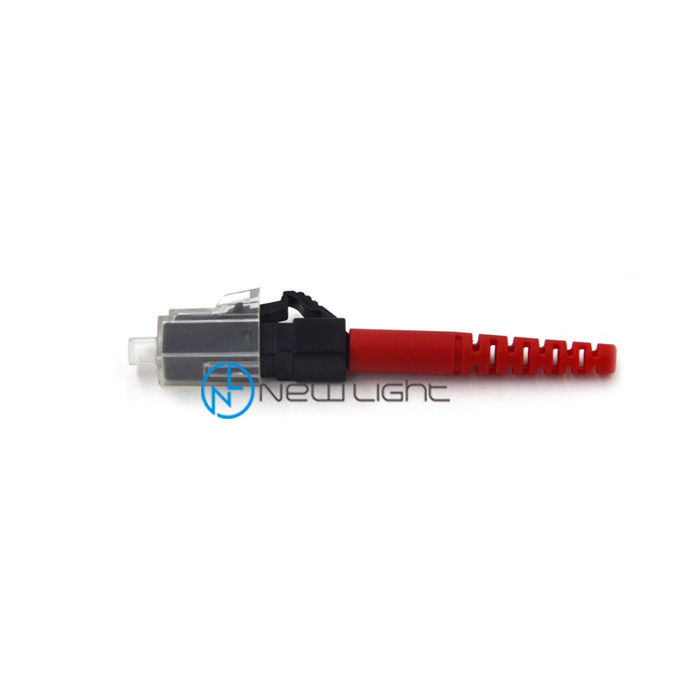

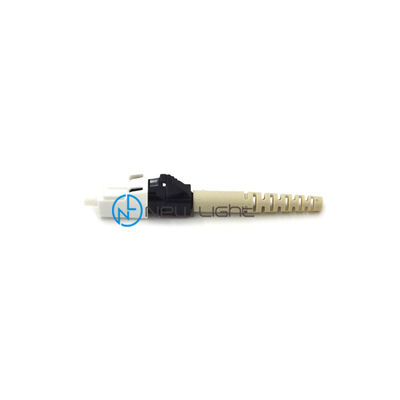

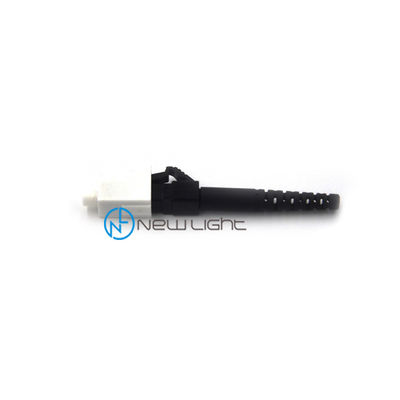

Złącze kabla światłowodowego LC ma strukturę zatrzaskową,
z plastikową obudową i dokładną ceramiczną tuleją 1,25 mm.Typ LC jest popularnym rodzajem włókna w małej formie
patchcord optyczny, który zmniejsza przestrzeń i jest szeroko stosowany do gęstej instalacji.
Patchcord światłowodowy jest jednym z najczęściej używanych elementów w sieci światłowodowej.światłowód
kable krosowe nazywane są również zworkami światłowodowymi lub światłowodowymi.ogólnie tam
to dwa rodzaje patchcordów światłowodowych: patchcordy światłowodowe jednomodowe i multimode
kable krosowe.tutaj tryb słowo oznacza tryb transmitowania światła światłowodowego w światłowodzie
rdzeń kabla.zwykle jednomodowy kabel światłowodowy jest z włóknem szklanym 9/125 i jest żółtą kurtką
kolorowy, wielomodowy kabel światłowodowy jest z włóknem szklanym 50/125 lub 62,5 / 125 i ma pomarańczowy kolor.
Złącze LC zostało opracowane przez New Light Optics Technologies i stanowi bardziej ewolucyjne podejście do osiągania celów złącza SFF (small form factor).
Złącze LC wykorzystuje tradycyjne elementy złącza dupleks SC z niezależnymi ceramicznymi tulejami i obudowami, a całkowity rozmiar zmniejszony o połowę.
Rodzina złączy LC obejmuje samodzielną konstrukcję simpleks;oraz złącze dupleksowe dostępne w tolerancjach zarówno w trybie pojedynczym, jak i wielomodowym, wszystkie zaprojektowane przy użyciu zatrzasku typu RJ.
Złącza światłowodowe, jest to dwubiegunowa precyzyjna zworka światłowodowa, zadokowana zgodnie z medium transmisyjnym można podzielić na wspólne oparte na krzemie optyczne jednomodowe, zworki wielomodowe i inne, takie jak plastik dla medium transmisyjnego włókna światłowodowe kable rozruchowe, łącząc formy konstrukcji głowicy można podzielić na: kable FC zworki, mostki SC, kable ST, LC kable, kable MTRJ, kable MPO, kable MU, kable SMA.
Łączniki polerowane pod kątem powinny być łączone tylko z innymi łącznikami polerowanymi pod kątem.Połączenie z polerowanym łącznikiem niepowodującym kąta powoduje bardzo duże straty wtrąceniowe.Zasadniczo polerowane kątowo złącza mają wyższą stratę wtrąceniową niż dobrej jakości proste styki fizyczne.
Złącza jakości „Ultra” mogą osiągnąć porównywalne odbicie od tyłu do złącza kątowego po podłączeniu, ale połączenie kątowe utrzymuje niskie odbicie od tyłu nawet po odłączeniu końca wyjściowego światłowodu.
Połączenia polerowane pod kątem są wyraźnie widoczne dzięki zastosowaniu zielonej osłony odciążającej lub zielonego korpusu złącza.Części są zazwyczaj identyfikowane przez dodanie „/ APC” do nazwy.
Na przykład kątowe złącze FC może być oznaczone jako FC / APC, kątowe złącze LC może być oznaczone jako LC / APC itp.
Wartość strat powrotnych dla skojarzonych złączy APC w terenie będzie zwykle większa niż -65 dB.W przypadku połączenia UPC jest to zwykle -55 dB.
Gdy złącza nie są powiązane - na przykład nieużywane porty w ramce dystrybucyjnej FTTP - strata zwrotna dla złączy APC wynosi -65 dB lub więcej, w porównaniu do złączy UPC, które będą w okolicach 14 dB.
Cechy:
Tryb pojedynczy i tryb wielomodowy
Rękawy z cyrkonu lub rękawy z brązu fosforowego
Dostępne bez kołnierzy lub z kołnierzem do druku dwustronnego, oszczędzając miejsce na panelu
Poznaj JIS5974 i standard Bellcore GR-326
Zgodny z IEC874-14 i IEC874-19
Wszystkie części zgodne z ROHS
Mała utrata wtrącenia i utrata odbicia wstecznego
Buty w różnych kolorach
But 0,9 / 2,0 / 3,0 mm
t
Aplikacje:
► Sieci lokalne
► Sieci przetwarzania danych
► Aplikacja dystrybucyjna
► Dystrybucja pomieszczeń
► Urządzenia testowe i laboratoryjne
Łatwość użycia
typ złącza | tryb pojedynczy / wielomodowy |
kolor | niebieski zielony |
kabel | 0,9 / 2,0 / 3,0 |
Cechy:
--- Niska utrata wtrącenia i utrata odbicia wstecznego
--- Wstępnie wypukła powierzchnia końcowa tulei
--- Precyzyjny klucz przeciwobrotowy
--- Niklowany korpus z mosiądzu
--- Buty w stylu Telcordia
--- Swobodnie pływająca ceramiczna tuleja
Parametr
nazwa produktu | Złącze światłowodowe ST OEM / ODM 3,0 mm do wewnętrznego kabla dystrybucyjnego |
typ trybu | tryb pojedynczy / tryb multi |
średnica kabla | 0,9 / 2,0 / 3,0 mm |
utrata wtrąceniowa | ≤ 0,3 dB (niska strata wtrąceniowa może wynosić ≤ 0,35 dB) |
strata zwrotna | ≥60 dB |
długość fali | 1310/1550 |
materiał okucia | Ceramiczny |
temperatura operatera | -40 ~ + 85 ℃ |
OEM / ODM | do przyjęcia |
Gwarancja | 3 lata po dostawie |
Czas dostawy | 2-15 dni roboczych (w zależności od ilości) |
więcej złącza w celach informacyjnych
Rodzaj złącza | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
Rodzaj trybu | tryb pojedynczy lub wielomodowy |
Rodzaj kabla | 0,9 / 2,0 / 3,0 mm |
Jak zamówić
1. Typ złącza: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Typ trybu: tryb pojedynczy (UPC i APC) / tryb wieloosobowy (PC)
3. Średnica kabla: 0,9 / 2,0 / 3,0 mm (można dostosować inną średnicę)
4. Materiał powłoki: PVC / LSZH
5. liczba włókien: prosty / dupleks / 4-rdzeniowy / 6-rdzeniowy / 8-rdzeniowy / 12-rdzeniowy / 24-rdzeniowy / 48-rdzeniowy / 96-rdzeniowy i tak dalej
6. Typ kabla: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Długość kabla krosowego: zgodnie z wymaganiami
8. Złącze MPO / MTP powinno poinformować nas, która metoda (typ A / typ B / typ C), męska lub żeńska, liczba włókien (włókno 4/8/12/16/24/32)
