Szczegóły Produktu:
|
| Pojemność: | 4x Kasety MTP-24 | standardowe: | 1U |
|---|---|---|---|
| Instalacja: | Standardowe szyny EIA 19 " | Typ obudowy: | Do montażu w szafie |
| Liczba przestrzeni w szafie: | 1U | Liczba włókien: | 96-punktowy LC |
| Wymiary (HxWxD): | 430 * 362,4 * 44 mm | Grubość materiału: | 1,2 T |
| patch panel: | SC / LC / FC / ST | adapter: | SC / LC / FC / ST / E2000 / MPO / MTP |
| połączenie: | Pudełko typu pull-type | Zastosuj do: | Centrum danych i przetwarzanie w chmurze |
| High Light: | odf panel światłowodowy,skrzynka rozdzielcza światłowodowa |
||

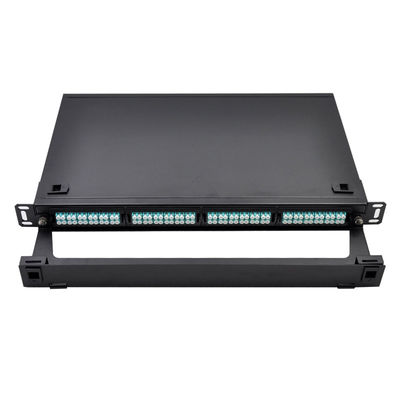

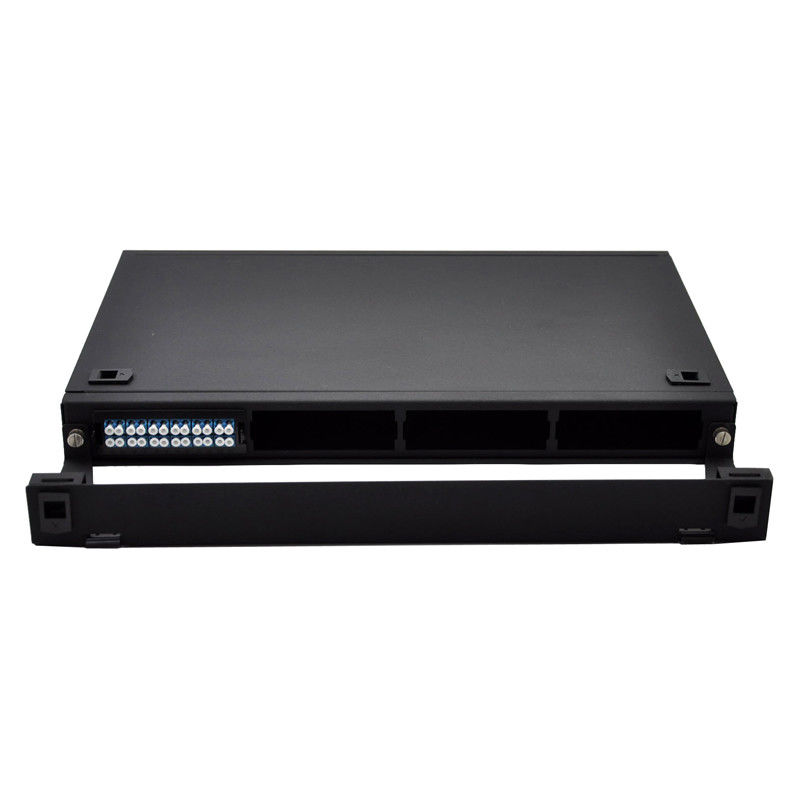

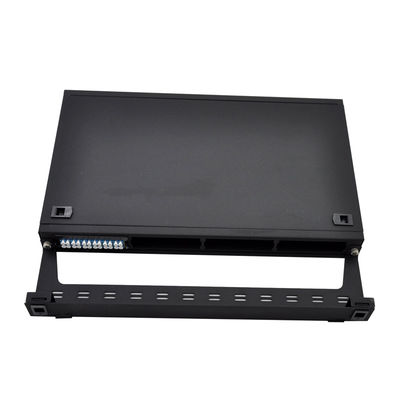

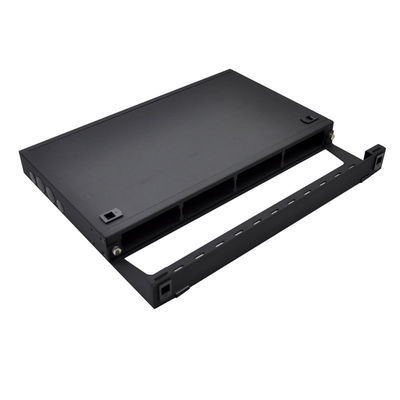

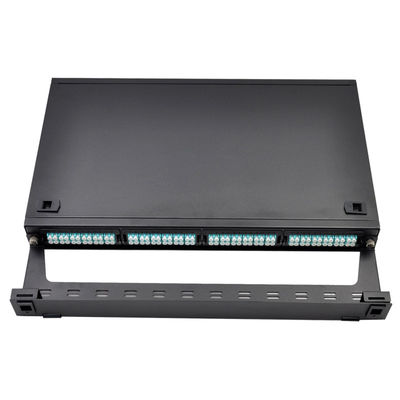

Patch panel światłowodowy FHD 1U do montażu w szafie, mieszczący do 4 kaset MTP-24
Funkcje:
Dostępne 12 włókien światłowodowych
Połączenie krzyżowe: AB / BA
Paralled Connection: AB / AB
Mała objętość, łatwe zarządzanie
Utrata wkładania: Dostępna jest IL o niskiej IL i standardowej
Może dostosować metodę połączenia do wymagań QSFP
Powierzchnia podaniowy
System telekomunikacyjny
System okablowania
Laser optyczny o dużej gęstości
Urządzenia QSFP
Opis:
System okablowania MPO / multi-fiber idealnie nadaje się do środowiska o wysokiej gęstości, które wymaga oszczędzania przestrzeni i innowacyjnych rozwiązań do zarządzania kablami. Wyjście MPO obsługuje różne połączenia od wyjścia z wielu światłowodów do pojedynczego światłowodu. Oferujemy również różne inne produkty MPO, takie jak kasety MPO, moduły i obudowy. Kasety te zapewniają bezpieczne przejście między połączeniami MPO i LC lub SC.
Zastosowanie:
SPCC (czarna powłoka) Obudowa światłowodowa z ramą rozdzielczą zapewnia połączenie lub połączenie krzyżowe między poziomym kablem sieci szkieletowej a aktywnym sprzętem, wykorzystując minimalną przestrzeń w szafie lub szafie. Obudowy umożliwiają łatwą instalację wstępnie zakończonych rozwiązań i są idealne do zastosowań światłowodowych o bardzo dużej gęstości w centrach danych, pomieszczeniach sprzętowych i biurach centralnych.
Specyfikacja produktu :
| Liczba przestrzeni w szafie | 1U |
| Liczba włókien | 96-punktowy LC; 48 rdzeń SC |
| Typ obudowy | Do montażu w szafie |
| Materiał | SPCC (ubiór B) |
| Standard instalacji | EIA 19 '' Rack Rails |
| Wymiary (HxWxD) | 430 * 362,4 * 44 mm |
Zgodność z normami :
TIA / EIA-568-C.3
Specyfikacja techniczna
| Typ / wydajność | Jednomodowy (APC polish) | Multimode (PC / Flat Polish) | ||
| Standard | Elite Low Loss | Standard | Elite Low Loss | |
| Maksymalna utrata insercji | ≤ 0,75 dB | ≤ 0,35dB | ≤ 0,60dB | ≤ 0,35dB |
| Strata zwrotna | ≥ 50 dB | Nie dotyczy | ||
| temperatura robocza | -40 ° C do 80 ° C | 40 ° C do 80 ° C | ||
| Długość fali testowej | 1310nm | 850 nm | ||
Aplikacja w układzie sieci:
Standard produktów MTP:
Ø Spełnia normę IEC IEC-61754-7; JIS C5982; TIA-604-5 (FOCIS5); Zgodność z Telcordia GR-1435-CORE
Ø Okablowanie strukturalne według TIA-568-C
Ø Optyka równoległa
- Zgodność z Optical Internetworking Forum (OIF)
- Zgodność z InfiniBand
Ø InfiniBand
- Zgodny z 10G Fibre Channel
- 40G i 100G IEEE 802.3
- QSFP
