Szczegóły Produktu:
|
| typ trybu: | tryb pojedyńczy | Utrata wkładania: | ≤ 2,5 dB |
|---|---|---|---|
| Typ złącza: | SC / UPC | Nuber kanałów: | 8 kanałów |
| Długość fali: | 1470-1610 nm | Marszczenie pasma: | ≤0,30dB |
| strata zwrotna: | ≥45 dB | Derektyczność: | ≥50 dB |
| Włókna typu: | Corning SMF-28 ultra | ||
| High Light: | wdm w światłowodzie,skrzynka zaciskowa światłowodowa |
||

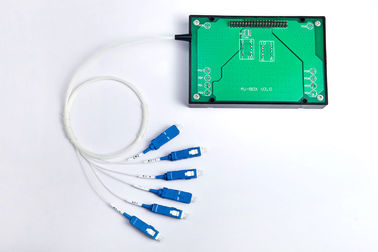

8-kanałowy multiplekser SC UPC CWDM i demux set światłowodowy zgrubny multiplekser z podziałem długości fali
| funkcje |
| Moduł ABS |
| Mała strata wtrąceniowa |
| Wysoka stabilność |
| Aplikacje |
| Linki CATV |
| Systemy WDM |
| Monitorowanie systemu |
| Sprzęt testowy i pomiarowy |
| Parametry | Specyfikacja | ||||
| MUX | DEMUX | ||||
| Utrata wkładu (dB) | 2.5 | 2.5 | |||
| CWDM Central Wavelengths [λc] (nm) | 1470 ~ 1610 | ||||
| Przepustowość (pasmo @ -0,5dB) (nm) | ± 7,5 | ||||
| Wstawka | Przyległy kanał | > 30 | |||
| Nie sąsiadujący kanał | > 40 | ||||
| Passband Ripple (dB) | ≤ 0,30 | ||||
| Strata zależna od polaryzacji (dB) | <0,30 | ||||
| Dyspersja w trybie polaryzacji (ps) | <0,10 | ||||
| Strata zwrotna (dB) | > 45 | ||||
| Kierunkowość (dB) | > 50 | ||||
| Maksymalna moc optyczna (mw) | 500 | ||||
| Temperatura pracy (℃) | -5 ~ +75 | ||||
| Temperatura przechowywania (℃) | -40 ~ +85 | ||||
| Typ włókna | Corning SMF-28 Ultra | ||||
| Typ złącza | SC / UPC | ||||
| Długość warkocza (m) | 1 | ||||
| Wymiar opakowania (mm) | 100 * 80 * 10 | ||||
Moduł 1 × N CWDM Mux / Demux
| OADM | |||||||
| ITU | Liczba kanałów | typ aplikacji | Centralna długość fali | Średnica włókna | Długość włókna | Złącze | |
1 = 100G 2 = 200G | 4 = 4 kanały 8 = 8 kanałów 16 = 16 kanałów | M = Mux D = DeMux | 41 = 1410 nm 43 = 1430 nm 45 = 1450 nm 47 = 1470 nm 49 = 1490 nm 51 = 1510 nm | 1 = 250um | 05 = 0,5 m | 0 = Brak |
Aplikacje:
System CWDM
Dodaj / upuść
Sieci PON
Linki CATV
Spełnienie:
Telcordia GR-1209-CORE-2001
Telcordia GR-1221-CORE-1999
RoHS
Opakowanie: torby i karton
