Szczegóły Produktu:
|
Materiał: | Metal | typ trybu: | tryb pojedynczy / tryb multi |
---|---|---|---|
Rodzaj złącza: | 3,0 mm | utrata wtrąceniowa: | <0,3 dB |
Certyfikat: | CE, ISO, RoHS | Utrata zwrotu: | PC≥40 UPC≥50 APC≥60 dB |
High Light: | Złącza światłowodowe 1,8 mm,złącza światłowodowe 1 |

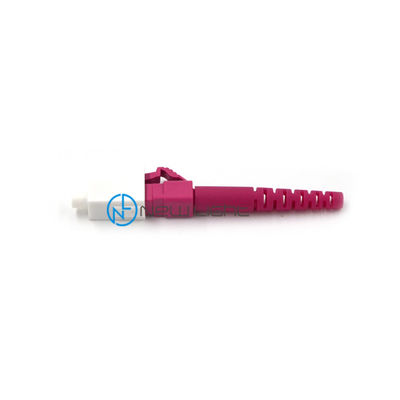

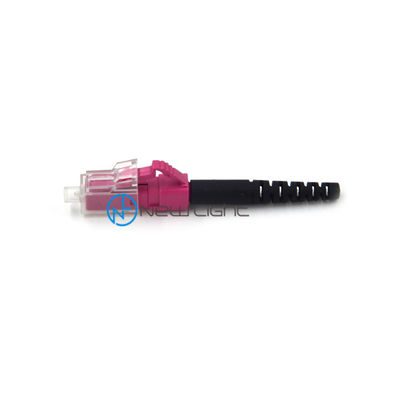

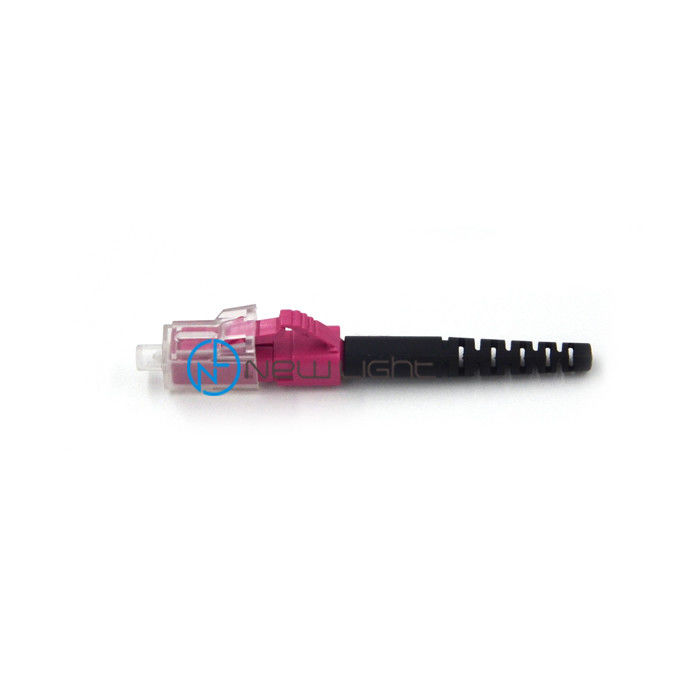

Simplex / duplex LC SX 0.9mm 2.0mm 3.0mm Szybkozłączki światłowodowe
New Light zapewnia szereg złączy światłowodowych FC, SC, ST, LC, MU, MTRJ, ... Oprócz złącza światłowodowego oferujemy również szybkozłącze (montaż na miejscu ... 2,5 mm okucie cyrkonowe z szerokim zakresem rozmiarów złączy światłowodowych (125m ... SX. DX. MX. Przewód 0,9 mm. Przewód 1,6 mm. Przewód 1,8 mm. Przewód 2,0 mm ... Simplex i duplex
Złącze LC to powszechnie stosowany typ złącza stosowany w światłowodowych kablach połączeniowych.Kabel światłowodowy LC do LC to kabel połączeniowy zakończony na obu końcach złączami LC.
Opcje kabli krosowych LC-LC
Istnieje wiele opcji patchcordów LC.Poniższy rysunek przedstawia kable światłowodowe LC do LC.
Zespoły Simplex, duplex lub multi-fiber
Polerowane typy PC, UPC i APC
Niestandardowe długości kabli światłowodowych i kolory osłon.
Kable o średnicy zewnętrznej 0,9 mm, 1,8 mm, 2,0 mm i 3,0 mm
Typy osłon: Riser, PVC, Plenum lub LSZH, wszystkie zgodne z RoHS
Różne typy włókien i długości fal, typowe włókno jednomodowe 9/125 (SMF), włókno wielomodowe 50/125 i 62,5 / 125 (MMF)
Zgodność z normami
.Telcordia (dawniej Bellcore) GR-326-CORE Ogólne wymagania dla trybu pojedynczego
złącza optyczne i zespoły zworek.
.IEC 874-1 Ogólna specyfikacja dla złączy i kabli światłowodowych
.ANSI / TIA-568-C.3, ISO / IEC 11801 wydanie 2, CENELEC EN 50173, UL94V-0
.Wskaźnik ognioodporności kabla: standard OFNR lub IEC60332-3
cechy
.W 100% przetestowane pod kątem wydajności optycznej (tłumienie wtrąceniowe
Długość określona przez klienta i strata zwrotu)
.Standardowy kolor to żółty, pomarańczowy, turkusowy lub fioletowy,
inne kolory dostępne na zamówienie
.Płaszcz zewnętrzny kabla dostępny z PVC, Low Smoke Zero Halogen (LSZH)
.Dostępne złącza typu PC, UPC, APC
.Tuleja ceramiczna 2,5 mm o wysokiej koncentryczności do FC, ST, SC
i tuleja ceramiczna 1,25 mm do LC i MU
.Dostępne w wersjach G652D, G657A, OM1, OM2, OM3 i OM4
.Oznaczenia pozycji A / pozycji B.
.Dostępne w rozmiarach 0,9 mm, 1,6 mm, 2,0 mm, 3,0 mm
APLIKACJE
· CATV
· Aktywne zakończenie urządzenia
· Sieci telekomunikacyjne
· Metro
· Sieci lokalne (LAN)
· Sieci przetwarzania danych
· Sprzęt testowy
· Precyzyjne instalacje
· Sieci rozległe (WAN)
· Przemysł, medycyna i wojsko
FUNKCJA
· Niska tłumienność wtrąceniowa i odbicie wsteczne
· Jednoczęściowa konstrukcja i konstrukcja odporna na rozciąganie
· Swobodnie pływająca tuleja ceramiczna z promieniem wstępnym
· Precyzyjny klucz przeciwobrotowy i korpus odporny na korozję
· Różnorodność typów i kolorów butów
Złącze APC to typ złącza światłowodowego, który minimalizuje odbicia wsteczne dzięki polerowaniu pod kątem od 5 ° do 15 ° na powierzchniach czołowych.Jak pokazano na poniższym obrazku.
Złącza polerowane kątowo należy łączyć tylko z innymi złączami polerowanymi pod kątem.Dopasowanie do polerowanego złącza bez kąta powoduje bardzo duże tłumienie wtrąceniowe.Generalnie polerowane kątowo złącza mają większe tłumienie wtrąceniowe niż dobrej jakości proste złącza fizyczne.
Złącza o jakości „Ultra” mogą po podłączeniu osiągnąć odbicie wsteczne porównywalne ze złączem kątowym, ale połączenie kątowe zachowuje odbicia z tyłu nawet po odłączeniu wyjściowego końca światłowodu.
Połączenia kątowo-polerowane wyróżniają się w sposób widoczny dzięki zastosowaniu zielonej osłony odciążającej lub zielonego korpusu złącza.Części są zazwyczaj identyfikowane poprzez dodanie „/ APC” do nazwy.
Na przykład kątowe złącze FC może być oznaczone jako FC / APC, kątowe złącze LC może być oznaczone jako LC / APC itp.
Wartość strat odbiciowych dla współpracujących złączy APC w terenie będzie zwykle większa niż -65 dB.W przypadku połączenia UPC jest to zwykle -55 dB.
Gdy złącza są niepowiązane - na przykład nieużywane porty w ramce dystrybucyjnej FTTP - strata odbicia dla złączy APC wynosi -65 dB lub więcej, w porównaniu ze złączami UPC, które będą w okolicy 14 dB.
Cechy:
► Zgodne z IEC 61754-20 i TIA 604-2
► Niska tłumienność i odbicie wsteczne
► Obudowa w kształcie bagnetu dla łatwego zakończenia
► Korpus z mosiądzu niklowanego
► Okucie ceramiczne z cyrkonu z wysokiej jakości wykończeniem z PC
► Zgodność z RoHS, REACH SvHC
Aplikacje:
► Sieci lokalne
► Sieci przetwarzania danych
► Aplikacja dystrybucyjna
► Dystrybucja lokali
► Sprzęt testowy i laboratoryjny
Łatwość użycia
typ złącza | tryb jednomodowy / wielomodowy |
kolor | niebieski zielony |
kabel | 0,9 / 2,0 / 3,0 |
Parametr
nazwa produktu | Złącze światłowodowe ST OEM / ODM 3,0 mm do wewnętrznego kabla dystrybucyjnego |
typ trybu | tryb pojedynczy / tryb multi |
średnica kabla | 0,9 / 2,0 / 3,0 mm |
utrata wtrąceniowa | ≤ 0,3 dB (niska tłumienność może wynosić ≤ 0,35 dB) |
utrata powrotu | ≥60 dB |
długość fali | 1310/1550 |
materiał okucia | Ceramiczny |
temperatura operatora | -40 ~ + 85 ℃ |
OEM / ODM | do przyjęcia |
Gwarancja | 3 lata od dostawy |
Czas dostawy | 2-15 dni roboczych (w zależności od ilości) |
więcej złącza w celach informacyjnych
Typ złącza | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
Typ trybu | tryb jednomodowy lub wielomodowy |
Rodzaj kabla | 0,9 / 2,0 / 3,0 mm |
Jak zamówić
1. Typ złącza: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. Typ trybu: tryb pojedynczy (UPC i APC) / tryb multi (PC)
3. Średnica kabla: 0,9 / 2,0 / 3,0 mm (można dostosować inną średnicę)
4. Materiał powłoki: PVC / LSZH
5. liczba włókien: prosty / dupleks / 4 rdzenie / 6 rdzeni / 8 rdzeni / 12 rdzeni / 24 rdzenie / 48 rdzenie / 96 rdzenie i tak dalej
6. Typ kabla: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. Długość kabla krosowego: zgodnie z wymaganiami
8. złącze MPO / MTP powinno poinformować nas, która metoda (typ A / typ B / typ C), męska czy żeńska, liczba włókien (włókno 4/8/12/16/24/32)
