Szczegóły Produktu:
|
| Typ złącza: | MTP | Typ trybu: | MM/SM |
|---|---|---|---|
| Kolor kabla: | 8/12 | Średnica kabla: | 3,0 mm 0,9 mm |
| Długość kabla: | 15m/5m/10m | Strata wtrąceniowa: | ≤0,35dB |
| var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBclEqFxBEzp9%2FC0cXqGfOWliUdlBNW8Y%2Fmrb: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
| High Light: | Kabel światłowodowy MPO do MPO,zworka światłowodowa 100G mpo,zworka światłowodowa PVC mpo |
||

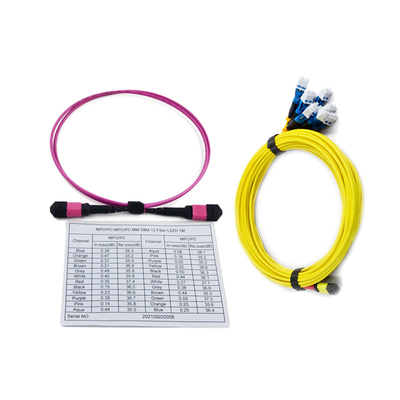

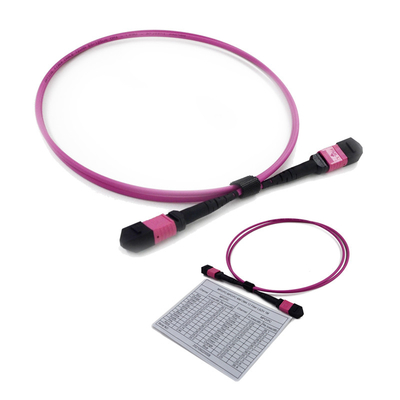

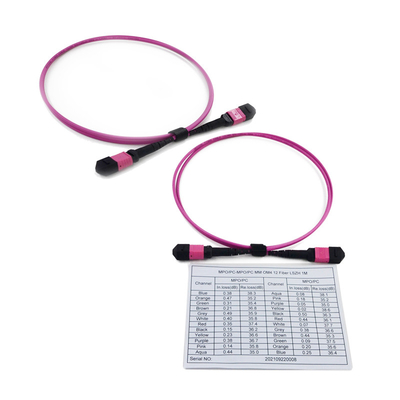

Niskie straty wtrąceniowe 3.0mm 100G MPO do MPO Jumper Patch cord ze złączem żeńskim 10m
Przegląd
Niskie straty wtrąceniowe 100G MPO do MPO Jumper Patch cord ze złączem żeńskim 10m
Obecnie centra danych przechodzą wielką migrację do szybszych sieci.Biorąc pod uwagę nieunikniony wzrost okablowania w środowisku o wysokiej gęstości 40/100G, okablowanie 12- i 24-włóknowe MTP/MPO jest wprowadzane jako idealne i wykonalne rozwiązanie.Ten artykuł zawiera podstawową wiedzę na temat systemu okablowania MTP / MPO, który może pomóc w zapewnieniu solidnego połączenia MTP / MPO z odpowiednim zarządzaniem polaryzacją.
W każdej instalacji ważne jest, aby nadajnik optyczny na jednym końcu był połączony z odbiornikiem optycznym na drugim.To dopasowanie sygnału nadawczego (Tx) do sprzętu odbiorczego (Rx) na obu końcach łącza światłowodowego jest określane jako polaryzacja.Biegunowość okablowania MTP/MPO w 40G/100G prześladuje wielu menedżerów okablowania.Na szczęście istnieją podejścia, które mogą ułatwić utrzymanie prawidłowej polaryzacji MTP/MPO w połączeniach szeregowych sygnałów dupleksowych i połączeniach sygnałów równoległych.
Polaryzacja ma znaczenie w łączu okablowania MTP/MPO
Migracja z 10G do 40/100G wymaga prostej, ale solidnej ścieżki.Ta ścieżka koncentruje się wokół łączności MTP/MPO.Aby zachować prawidłową polaryzację w systemach MTP/MPO, należy przede wszystkim zrozumieć właściwości elementów systemów MTP/MPO.Tak więc ten rozdział zaczyna się od prezentacji podstawowych elementów potrzebnych do systemu okablowania MTP/MPO.
Złącze MTP/MPO
Złącze MTP/MPO może pomieścić od 6 do 72 włókien, przy czym najczęściej spotykane są macierze 12-włóknowe.Złącze MTP/MPO występuje w wersji męskiej (z pinami) lub żeńskiej (bez pinów).Kołki zapewniają, że czoła złączy są dokładnie wyrównane na styku, a końce włókien nie są przesunięte.W górnej części złącza MTP/MPO znajdują się rowki prowadzące (klucze), które zapewniają, że adapter przytrzymuje złącze z właściwymi końcami wyrównanymi względem siebie.Biała kropka jest dodatkowo zaznaczona po jednej stronie złącza, aby wskazać, gdzie znajduje się pozycja 1.Orientacja tego klucza określa również polaryzację kabla MTP/MPO.
Informacje o produktach
| Liczba włókien | 12 | Tryb światłowodowy | 9/125 μm |
| Typ złącza1 | LC | Typ złącza 2 | Niezakończony |
| Tryb światłowodowy | SM | Długość wybicia | 1,5m |
| Długość fali | 1310/1550nm | Materiał kurtki | PCV/LSZH |
| Strata wtrąceniowa | ≤0,25dB | Wymienność | ≤0,2dB |
| Strata zwrotu | ≥50dB | Wibracja | ≤0,2dB |
| Temperatura robocza | -40~75°C | Temperatura przechowywania | -45~85°C |
Specyfikacja geometryczna (tylko dla testowanego interferometru 3D)
| Rodzaj | Przesunięcie wierzchołka (um) | Promień krzywizny (mm) | Wysokość Febera (nm) | Przesunięcie kątowe (°) |
| 2,5 mm UPC | ≤50 | 10~25 | (-50, +50) | Nic |
| APC 2,5 mm | ≤50 | 5~12 | (-50, +50) | 8±0,2 |
| 1,25 mm UPC | ≤50 | 7~25 | (-50, +50) | Nic |
| 1,25 mm APC | ≤50 | 5~12 | (-50, +50) | 8± 0,2 |
Pakowanie
Zapakujemy go w torbę OPP i karton na zewnątrz.w celu ochrony towar nie ulega uszkodzeniu podczas dostawy.
FQA
1. P:Czy jesteś producentem?
Odp .: tak, jesteśmy producentem w Shenzhen w Chinach!
2. P:Jakie jest twoje MOQ?
Odp .: MOQ może wynosić 1 sztukę, ale nie sugerujemy zamawiania 1 sztuki, ponieważ koszt będzie wyższy, więc cena będzie wyższa niż budżet.
3. P:Jaka jest cena ?
Odp .: Cena zależy od ilości.Po poinformowaniu nas o ilości , zaoferujemy Ci najlepszą cenę .Duża ilość otrzyma bardzo konkurencyjną cenę.
4. P:Czy możesz podać cenę FOB?
Odp .: tak, możemy, ale ze względu na rozmiar i wagę nie są duże, większość dostarczana jest drogą lotniczą, DHL, TNT, UPC, FEDEX itp.Więc trudno jest zrobić cenę FOB.Najlepszym sposobem jest poinformowanie nas o szczegółowych specyfikacjach i ilościach, zaoferujemy fracht z ceną produktów w celach informacyjnych.
Mamy bardzo konkurencyjnego logistyka cenowego.Jeśli twoja ilość jest duża i istnieją dziesiątki pudeł kartonowych, możemy obliczyć fracht drogą morską w celach informacyjnych.
Cena EXW lub cena CFR będzie lepsza.Możesz skontaktować się z nami, aby uzyskać więcej rozwiązań, jeśli potrzebujesz.
5. P:Jaka jest twoja jakość?
Odp .: Nasza produkcja jest zgodna z normą IEC, standardową produkcją europejską, prawie zamkniętą dla warsztatu bezpyłowego.Importowany sprzęt produkcyjny i sprzęt do kontroli jakości.Zwłaszcza urządzenia MTP Daisi.
Wszystkie produkty są w 100% testowane przed dostawą.
6. Q :Jaki jest twój czas realizacji?
Odp .: Mamy trzy fabryki w Chinach.Jedna fabryka do produkcji kabli światłowodowych, dwie fabryki do patchcordów, PLC, ODF, adapterów, tłumików itp.
W przypadku patchcordów światłowodowych czas realizacji może wynosić 2-3 dni robocze dla 5000 sztuk.regularne produkty mamy go w magazynie .Możemy zająć się dla Państwa pilnym zamówieniem.Więcej informacji , zapraszamy do kontaktu .
7. Q :Jaka jest twoja gwarancja?
Odp .: na patchcord mamy 2 lata gwarancji od dostawy, ale odpowiadamy tylko za niesztuczne uszkodzenia.W przypadku sztucznych uszkodzeń możemy je naprawić za darmo, ale fracht zostanie opłacony po twojej stronie.
8. P:Jakie jest twoje opakowanie?
Odp .: Używamy międzynarodowego pakietu eksportowego.dołączono opakowanie różnych produktów w celach informacyjnych.Możemy również wydrukować twoje logo na opakowaniu
9. P:Czy możesz zrobić OEM/ODM?
O: tak, możemy.Jesteśmy producentem, wszystkie produkty akceptują OEM/ODM.możemy podpisać Umowę o zachowaniu poufności.
10. P:Czy mogę otrzymać próbkę?
Odp .: To zależy od tego, które produkty, dla adaptera, tłumika, patchcordu, warkocza, możemy dostarczyć ci próbkę za darmo.Ale fracht spłacony po twojej stronie.
W przypadku produktów o dużej wartości nie możemy zaoferować tego za darmo, opłata za próbkę i fracht spłacany w pierwszej kolejności, po złożeniu zamówienia opłata za próbkę zostanie zwrócona.
11. P:Jak mogę zamówić?
Odp .: 1. wyślij do nas pocztę lub wyślij zapytanie.daj nam znać nazwę produktu, szczegółowe specyfikacje, ilość.Podaj swój adres odbioru, jeśli potrzebujesz, abyśmy wykryli dla ciebie fracht.
2. Po poznaniu Twoich wymagań zaoferujemy Ci najlepszą cenę, z czasem realizacji.Cena zależy od ilości.
3. Kiedy zaakceptujesz wycenę, wystawimy fakturę Profoma na nasze konto bankowe.
4. Zorganizujemy dla Ciebie produkcję po otrzymaniu płatności.
5. Przed dostawą ponownie potwierdzimy otrzymanie informacji z Tobą. i prześlemy Ci numer śledzenia po dostawie.
6. Postaramy się jak najlepiej spełnić Twoje wymagania dotyczące długoterminowej współpracy.
12. P:Jaki jest twój termin płatności?
Odp .: T / T, Western Union, Paypal, MoneyGram na raz. W przypadku dużej kwoty można 50% depozytu z góry, 50% salda zapłaconego przed dostawą.
