Szczegóły Produktu:
|
| Nazwa produktu: | 1064nm Optical Fiber Circulator Optical Fiber Parts Single Mode With FC APC Connector | Connector type: | FC APC/ FC PC |
|---|---|---|---|
| Mode type: | Single mode | Operating wavelength: | 1064NM |
| PDL: | ≤0.2dB | Return Loss: | ≥ 50dB |
| Cross Talk: | ≥ 45dB | aplikacji: | Fiber Laser,Fiber optical Amplifier |
| MAX INSERTION LOSS*: | 0.8 dB | ISOLATION*: | ≥40 dB |
| High Light: | single mode fiber splitter,fiber optic cable splitterfunction gtElInit() {var lib = new google.translate.TranslateService();lib.translatePage('en' |
||

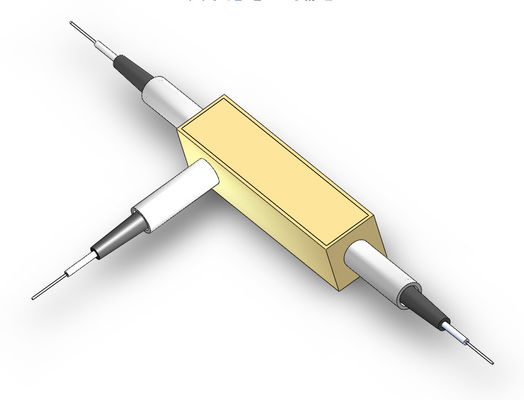

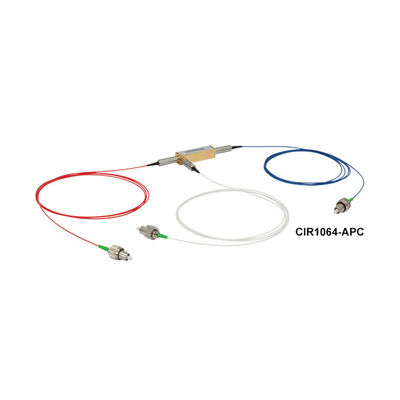

Cyrkulator światłowodowy Nazwa produktu
Złącze FC APC Światłowód elektroniczny Cyrkulator Części światłowodowe jednomodowe
Opis cyrkulatora światłowodu
Cyrkulatory optyczne jednomodowe (SM) to jednokierunkowe, jednokierunkowe, trzyportowe urządzenia, które są używane w szerokim zakresie ustawień optycznych i do wielu zastosowań.
Ze względu na wysoką izolację i małą stratę wtrąceniową, cyrkulatory optyczne są szeroko stosowane w zaawansowanych systemach komunikacyjnych jako multipleksery z funkcją dodawania kropli, pompy dwukierunkowe i urządzenia kompensacji dyspersji chromatycznej.
Cyrkulator służy do upuszczania kanału optycznego z systemu DWDM za pomocą siatki Fibre Bragg.
Cyrkulator optyczny jest analogiczny do cyrkulatora elektronicznego i oba spełniają podobne funkcje.
Cyrkulator optyczny to trzyportowe urządzenie, które pozwala światłu przemieszczać się tylko w jednym kierunku.
Circulators can also be used to send optical signals in two directions down a single fiber. Cyrkulatory mogą być również używane do wysyłania sygnałów optycznych w dwóch kierunkach w dół jednego włókna. A circulator is located at both ends of the fiber. Cyrkulator znajduje się na obu końcach światłowodu.
A signal entering Port 1 will exit Port 2 with minimal loss, while a signal entering Port 2 will exit Port 3 with minimal loss. Sygnał wchodzący do portu 1 opuści port 2 z minimalną stratą, natomiast sygnał wchodzący do portu 2 opuści port 3 z minimalną stratą. Light entering port 2 experiences a large amount of loss at port 1, and light entering port 3 experiences a large amount of loss at ports 2 and 1. Światło wchodzące do portu 2 doświadcza dużej ilości strat w porcie 1, a światło wchodzące do portu 3 doświadcza dużej ilości strat w portach 2 i 1.
Optical circulators are non-reciprocal devices. Cyrkulatory optyczne są urządzeniami wzajemnymi. This means that any changes in the properties of the light caused by passing through the device are not reversed by traveling in the opposite direction. Oznacza to, że wszelkie zmiany właściwości światła spowodowane przejściem przez urządzenie nie są odwracane przez podróż w przeciwnym kierunku.
Funkcje cyrkulatora światłowodowego
Wysoka izolacja i wysoka strata powrotu
Niska strata wtrąceniowa i PDL
Ścieżka optyczna Bez epoksydów
Zastosowania światłowodu w cyrkulatorze
Wzmacniacz światłowodowy
Laser światłowodowy
Dane techniczne cyrkulatora światłowodowego
| Pozycja | Jednostka | Parametry | |||
| Długość fali roboczej | nm | 1064 | |||
| Pasmo | nm | ± 5 | ± 10 | ± 20 | ± 30 |
| Izolacja | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Strata przy wstawianiu @ Band, 23 ℃ | dB | ≤2,1 | ≤2,6 | ≤3,2 | ≤ 3,8 |
| PDL | dB | ≤0,2 | |||
| Strata zwrotna | dB | ≥ 50 | |||
| Cross Talk | dB | ≥ 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Maksymalna moc optyczna | mW | ≤ 300 | |||
| Rodzaj włókna | / | Hi1060 | |||
| Operacja Temperatura | 0do | 0 ~ 50 | |||
| Temperatura przechowywania | 0do | -40 ~ 85 | |||
| Wymiar paczki | mm | 34x8,4x8,4 (P1) | |||
Uwaga:
2. Dane techniczne mogą ulec zmianie bez powiadomienia.
Wymiar światłowodu w cyrkulatorze (mm)
Cyrkulator światłowodowy Zamówienie Iinformacje(Przykład: CIR-12210)
| CIR- | □ | □ | □ | □ | □ |
| Długość fali | Pasmo | Rodzaj włókna | Długość włókna | Rodzaj złącza | |
|
1.1064nm 2. Inne
|
1. ± 5 nm 2. ± 10 nm 3. ± 20 nm 4. ± 30 nm |
Włókno 1,250 μm Światłowód 2,900 μm 3. Inne |
1,0,5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. Inne |
0. Brak złącza 1. FC / UPC 2. FC / APC 3. SC / UPC 4. SC / APC 5. LC / PC 6. MU / PC 7. Inne |
