Szczegóły Produktu:
|
| Typ złącza: | SC / E2000 / FC / ST | Typ trybu: | SM / MM |
|---|---|---|---|
| Kolor kabla: | 12 kolorów | Średnica kabla: | 3.0mm |
| Długość kabla: | można dostosować | Strata wtrąceniowa: | ≤0,5dB |
| var forwardingUrl = "/page/bouncy.php?&bpae=GbhOt6sGokx797vvBclEqFxBEzp9%2FC0cXqGfOWliUdlBNW8Y%2Fmrb: | APC≥65dB; APC≥65dB; PC≥55 PC≥55 | ||
| High Light: | Kabel OS2 MPO MTP,kabel MPO MTP,przewód krosowy MPO MTP 3 |
||

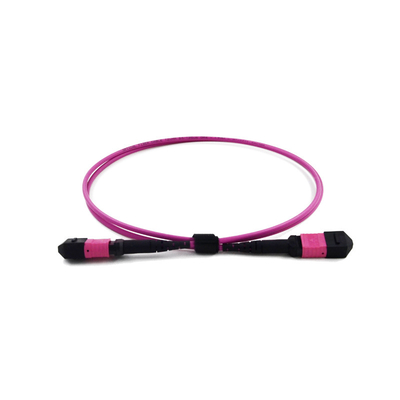

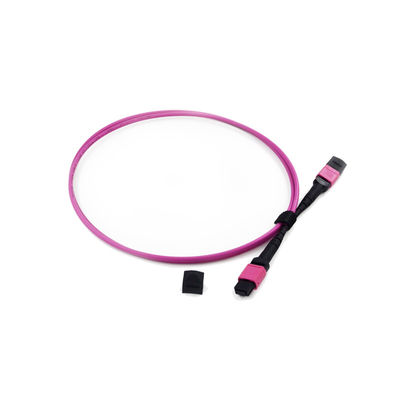

Żeński kabel OS2 (9/125) MPO MTP 12 światłowodowy wielomodowy kabel krosowy
Przeglądkabel światłowodowy mtp
WYJAŚNIJ ZŁĄCZA ŚWIATŁOWE MPO 12 I POLARYZACJA ?
Istnieją trzy rodzaje rozpoznawanej polaryzacji kabla.Patrz poniżej w odniesieniu do nazewnictwa pozycji włókien w złączu.
Typ A ma światłowód 1 podłączony do światłowodu 1, 2 do 2, 3 do 3 i tak dalej.
Typ B ma światłowód 1 podłączony do światłowodu 12, 2 do 11, 3 do 10 i tak dalej.
Typ C ma włókno 1 połączone z włóknem 2, 2 do 1, 3 do 4 i 4 do 3 itd. z włóknami pracującymi parami.
Aplikacja
JAKI TYP KABLA JEST UŻYWANY ZE ZŁĄCZAMI MTP (MPO)?
Konstrukcja kabla
Kable MPO są najczęściej używane w aplikacjach centrów danych.Te aplikacje zazwyczaj wykorzystują duże ilości kabli i mają ograniczoną przestrzeń.Doprowadziło to do przyjęcia przez większość producentów małego, lekkiego i elastycznego kabla zwanego kablem mikro lub kablem mikrordzeniowym.Konstrukcja posiada włókna buforowane 250um, element wzmacniający z przędzy aramidowej oraz pojedynczą lub podwójną powłokę zewnętrzną.
Łatwo dostępny w liczbie rdzeni od 8 do 144 rdzeni światłowodowych, kabel jest zwykle zbudowany z 8 lub 12 podjednostek światłowodowych, które są umieszczone w zewnętrznej powłoce.Uwaga – 8 do 24 rdzeni zazwyczaj nie wymaga zewnętrznej osłony, ponieważ wszystkie włókna znajdują się w jednej jednostce.Taka konstrukcja kabla zapewnia około 65% redukcję przestrzeni w porównaniu z tradycyjnymi kablami w ciasnej tubie lub luźną tubą i podobną redukcję wagi.Kabel ma również mniejszy promień zgięcia, a te 3 czynniki sprawiają, że jest to najlepsza opcja do zastosowań z włóknami o dużej gęstości, głównie dlatego, że można zainstalować więcej okablowania na szafkę / korytko kablowe.
Szklane rdzenie
Podczas gdy konstrukcja kabla jest dość podobna u różnych producentów, stosowane rdzenie szklane różnią się.Istnieje około 5 dużych producentów rdzeni z włókna szklanego i chociaż wszyscy produkują zgodnie z międzynarodowymi standardami OM3, OM4, OS2 (tryb jednomodowy), G657.A1 i G657.A2 (tryb jednomodowy niewrażliwy na zginanie), wydajność szkła jest różna.
Większość okablowania MPO będzie używana w aplikacjach o dużej szybkości transmisji danych.W przypadku prostych, krótkich połączeń bezpośrednich, marka użytego szkła spowoduje nieistotną różnicę w wydajności.Jednak sieci stają się bardziej złożone i wprowadzają dłuższe kanały marka szkła, a konstrukcja kabla staje się czynnikiem ograniczającym wydajność.
Informacje o produktach
| Liczba włókien | 12 | Tryb światłowodowy | 9/125 μm |
| Typ złącza1 | LC | Typ złącza 2 | Niezakończony |
| Tryb światłowodowy | SM | Długość wybicia | 1,5m |
| Długość fali | 1310/1550nm | Materiał kurtki | PCV/LSZH |
| Strata wtrąceniowa | ≤0,25dB | Wymienność | ≤0,2dB |
| Strata zwrotu | ≥50dB | Wibracja | ≤0,2dB |
| Temperatura robocza | -40~75°C | Temperatura przechowywania | -45~85°C |
Specyfikacja geometryczna (tylko dla testowanego interferometru 3D)
| Rodzaj | Przesunięcie wierzchołka (um) | Promień krzywizny (mm) | Wysokość Febera (nm) | Przesunięcie kątowe (°) |
| 2,5 mm UPC | ≤50 | 10~25 | (-50, +50) | Nic |
| APC 2,5 mm | ≤50 | 5~12 | (-50, +50) | 8±0,2 |
| 1,25 mm UPC | ≤50 | 7~25 | (-50, +50) | Nic |
| 1,25 mm APC | ≤50 | 5~12 | (-50, +50) | 8± 0,2 |
Mapa szkicu (złącze LC i kabel 12 kolorów)
Pakowanie
Zapakujemy go w torbę OPP i karton na zewnątrz.w celu ochrony towar nie ulega uszkodzeniu podczas dostawy.
FQA
1. P:Czy jesteś producentem?
Odp .: tak, jesteśmy producentem w Shenzhen w Chinach!
2. P:Jakie jest twoje MOQ?
Odp .: MOQ może wynosić 1 sztukę, ale nie sugerujemy zamawiania 1 sztuki, ponieważ koszt będzie wyższy, więc cena będzie wyższa niż budżet.
3. P:Jaka jest cena ?
Odp .: Cena zależy od ilości.Po poinformowaniu nas o ilości , zaoferujemy Ci najlepszą cenę .Duża ilość otrzyma bardzo konkurencyjną cenę.
4. P:Czy możesz podać cenę FOB?
Odp .: tak, możemy, ale ze względu na rozmiar i wagę nie są duże, większość dostarczana jest drogą lotniczą, DHL, TNT, UPC, FEDEX itp.Więc trudno jest zrobić cenę FOB.Najlepszym sposobem jest poinformowanie nas o szczegółowych specyfikacjach i ilościach, zaoferujemy fracht z ceną produktów w celach informacyjnych.
Mamy bardzo konkurencyjnego logistyka cenowego.Jeśli twoja ilość jest duża i istnieją dziesiątki pudeł kartonowych, możemy obliczyć fracht drogą morską w celach informacyjnych.
Cena EXW lub cena CFR będzie lepsza.Możesz skontaktować się z nami, aby uzyskać więcej rozwiązań, jeśli potrzebujesz.
5. P:Jaka jest twoja jakość?
Odp .: Nasza produkcja jest zgodna z normą IEC, standardową produkcją europejską, prawie zamkniętą dla warsztatu bezpyłowego.Importowany sprzęt produkcyjny i sprzęt do kontroli jakości.Zwłaszcza urządzenia MTP Daisi.
Wszystkie produkty są w 100% testowane przed dostawą.
6. Q :Jaki jest twój czas realizacji?
Odp .: Mamy trzy fabryki w Chinach.Jedna fabryka do produkcji kabli światłowodowych, dwie fabryki do patchcordów, PLC, ODF, adapterów, tłumików itp.
W przypadku patchcordów światłowodowych czas realizacji może wynosić 2-3 dni robocze dla 5000 sztuk.regularne produkty mamy go w magazynie .Możemy zająć się dla Państwa pilnym zamówieniem.Więcej informacji , zapraszamy do kontaktu .
7. Q :Jaka jest twoja gwarancja?
Odp .: na patchcord mamy 2 lata gwarancji od dostawy, ale odpowiadamy tylko za niesztuczne uszkodzenia.W przypadku sztucznych uszkodzeń możemy je naprawić za darmo, ale fracht zostanie opłacony po twojej stronie.
8. P:Jakie jest twoje opakowanie?
Odp .: Używamy międzynarodowego pakietu eksportowego.dołączono opakowanie różnych produktów w celach informacyjnych.Możemy również wydrukować twoje logo na opakowaniu
9. P:Czy możesz zrobić OEM/ODM?
O: tak, możemy.Jesteśmy producentem, wszystkie produkty akceptują OEM/ODM.możemy podpisać Umowę o zachowaniu poufności.
10. P:Czy mogę otrzymać próbkę?
Odp .: To zależy od tego, które produkty, dla adaptera, tłumika, patchcordu, warkocza, możemy dostarczyć ci próbkę za darmo.Ale fracht spłacony po twojej stronie.
W przypadku produktów o dużej wartości nie możemy zaoferować tego za darmo, opłata za próbkę i fracht spłacany w pierwszej kolejności, po złożeniu zamówienia opłata za próbkę zostanie zwrócona.
11. P:Jak mogę zamówić?
Odp .: 1. wyślij do nas pocztę lub wyślij zapytanie.daj nam znać nazwę produktu, szczegółowe specyfikacje, ilość.Podaj swój adres odbioru, jeśli potrzebujesz, abyśmy wykryli dla ciebie fracht.
2. Po poznaniu Twoich wymagań zaoferujemy Ci najlepszą cenę, z czasem realizacji.Cena zależy od ilości.
3. Kiedy zaakceptujesz wycenę, wystawimy fakturę Profoma na nasze konto bankowe.
4. Zorganizujemy dla Ciebie produkcję po otrzymaniu płatności.
5. Przed dostawą ponownie potwierdzimy otrzymanie informacji z Tobą. i prześlemy Ci numer śledzenia po dostawie.
6. Postaramy się jak najlepiej spełnić Twoje wymagania dotyczące długoterminowej współpracy.
12. P:Jaki jest twój termin płatności?
Odp .: T / T, Western Union, Paypal, MoneyGram na raz. W przypadku dużej kwoty można 50% depozytu z góry, 50% salda zapłaconego przed dostawą.
